Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи с кросс-поляризацией ±45°: TDD 3300–3800 МГц, 8 портов + калибровочный.
Антенна КАДАММ APX8-3338-1670IR — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: массивом TDD 3300–3800 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78). Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 16,5 дБи, ширина ДН в горизонтальной плоскости 65°, в вертикальной 6°. Габариты 998 × 270 × 140 мм, масса 11,2 кг. КСВН не более 1,5.

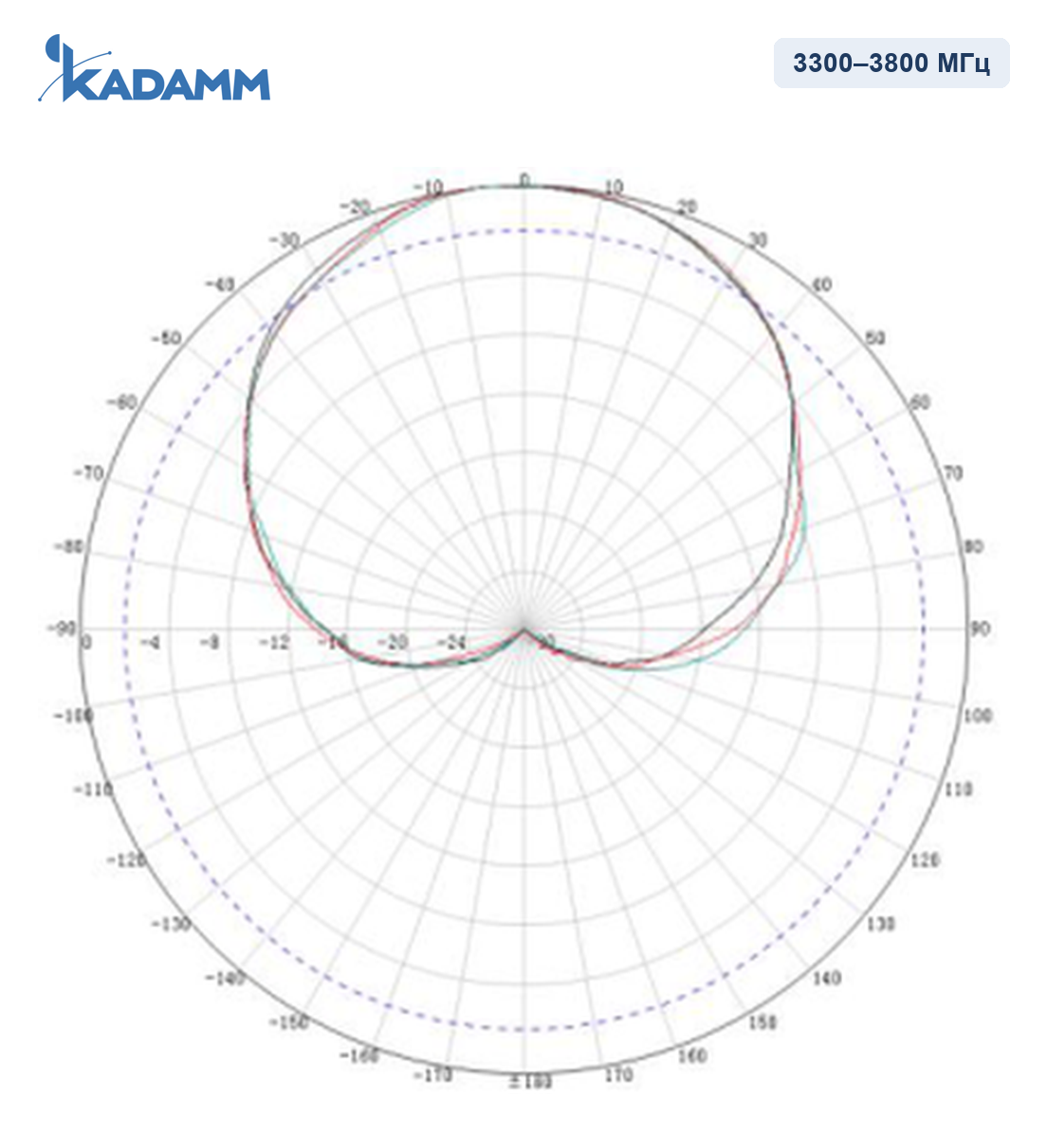

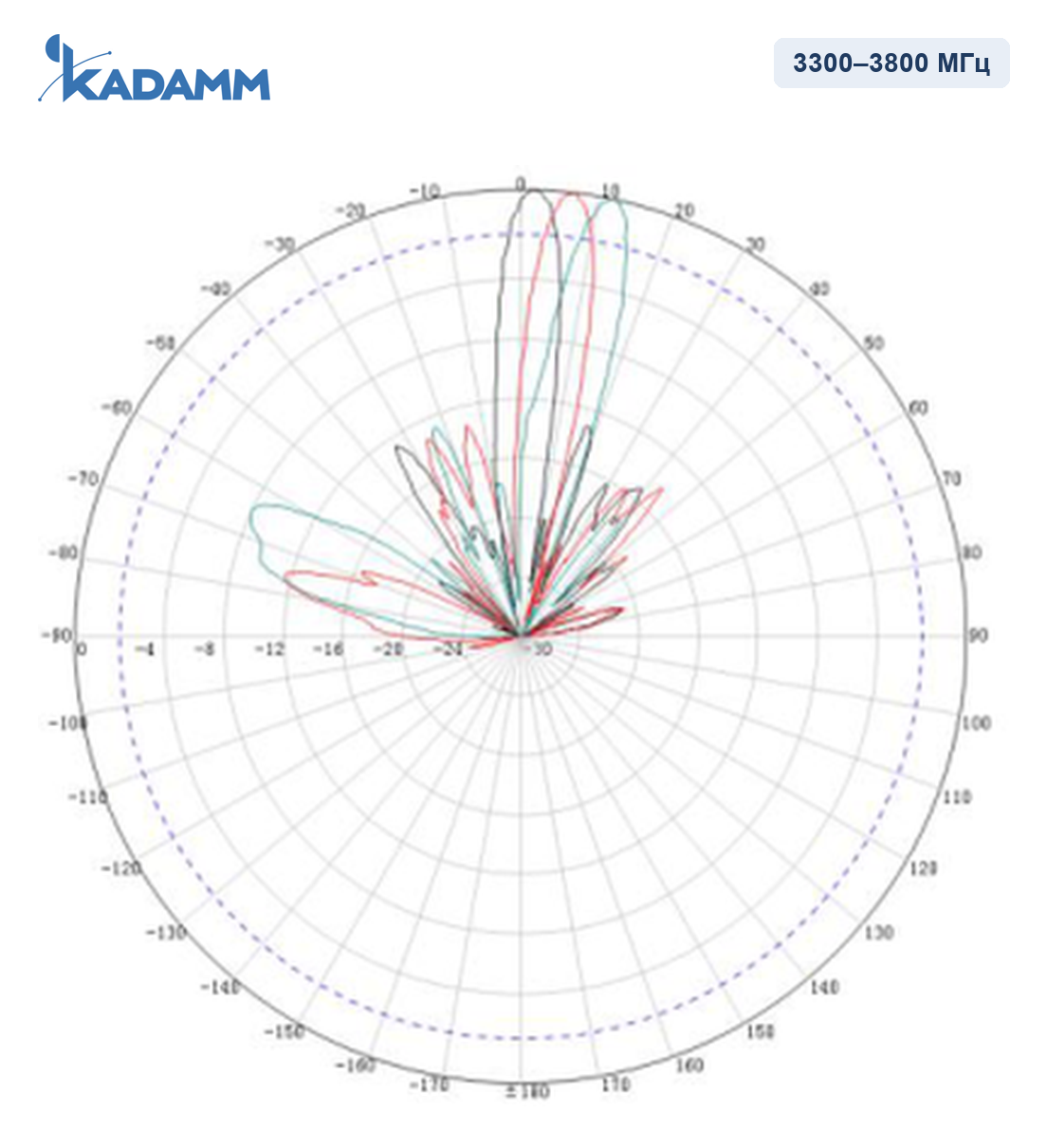

Диаграммы направленности KADAMM APX8-3338-1670IR в полосах 3300–3800 МГц — нормированные, в полярных координатах.
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°~6°≥20; 7°~12°≥25 |
| Развязка между портами разных поляризаций, дБ | 2°~6°≥20; 7°~12°≥25 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,0 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | >22 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | >15 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,5 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Коэффициент защитного действия (вперёд/назад), дБ | >21 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,8° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | >15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 26° |
| Подавление боковых лепестков луча на 0°, дБ | >16 |
| Коэффициент защитного действия луча на 0°, дБ | >30 |
| Поляризационная развязка луча на 0° (осевая), дБ | >19 |
Общие параметры
| Параметр | Значение |
|---|---|
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 +, калибровочный порт: 1 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 998 × 270 × 140 мм |
| Размеры упаковки | 1213 × 360 × 245 мм |
| Масса антенны | 11,2 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 238 / 98 / 342 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø55–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-3338-1670IR работает в полосах 3300–3800 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Луч 65° в горизонтальной плоскости — трёхсекторная площадка; электрический наклон 2–12°.

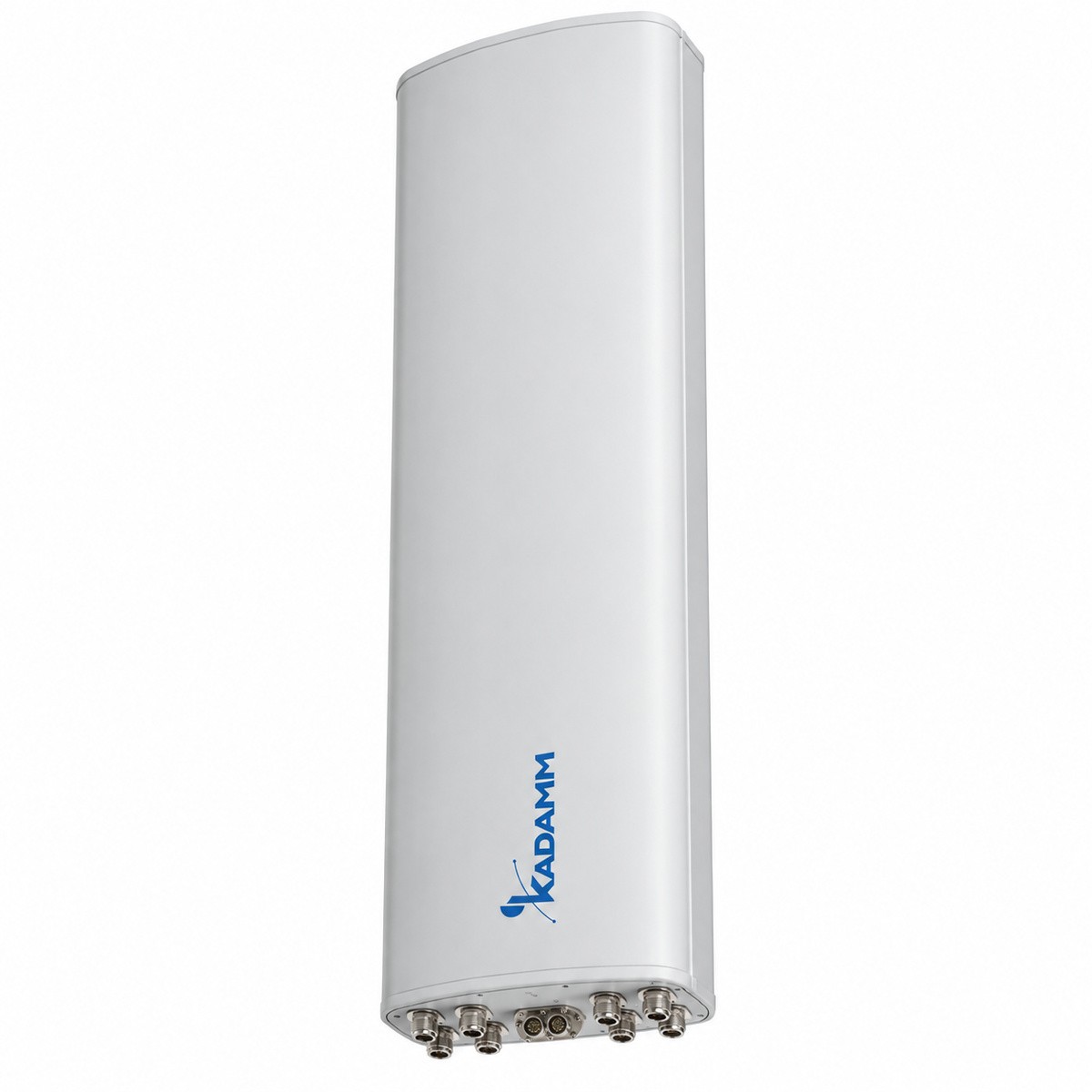

Антенна КАДАММ APX8-3338-1670IR, монтажный комплект на трубу Ø55–Ø115 мм.
| Параметр | APX8-3338-1670IR | APX8-2324-1884IR | K850232717 | K850233816 | K850233817 | K850252617 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 3300–3800 МГц | TDD 2300–2400 / 2490–2690 МГц | TDD 2300–2690 МГц | TDD 2300–2690 / 3300–3800 МГц | TDD 2300–2690 / 3300–3800 МГц | TDD 2496–2690 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 55° | 80°/65° | 90°/90° | 90°/65° | 90° |
| Коэффициент усиления | 16,5 дБи | 17,8 дБи | 16 дБи | 15,2 дБи | 16,3 дБи | 16,2 дБи |
| Электрический наклон | 2–12° | 2–12° | 2–12°, RET | 2–12 2–10°, RET | 2–12°, RET | 2–10°, RET |
| Тип | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-3338-1670IR — 3300–3800 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-3338-1670IR — 8 × розетка 4.3-10 +, калибровочный порт: 1 × розетка 4.3-10 (IEC 61169-54); поляризация — 4×±45°.
У KADAMM APX8-3338-1670IR крепление на трубу Ø55–Ø115 мм, размеры 998 × 270 × 140 мм, масса 11,2 кг, выдерживает ветер до 200 км/ч.
У KADAMM APX8-3338-1670IR: диапазоны TDD 3300–3800 МГц, усиление 16,5 дБи, ширина луча 65°. У KADAMM APX8-2324-1884IR: диапазоны TDD 2300–2400 / 2490–2690 МГц, усиление 17,8 дБи, ширина луча 55°.
Электрический наклон KADAMM APX8-3338-1670IR — 2–12° — регулируется.
Артикул для заказа — KADAMM APX8-3338-1670IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-3338-1670IR могут уточняться без уведомления.
Поставляем KADAMM APX8-3338-1670IR — секторная антенна базовой станции 3300–3800 МГц, 16 дБи, 8 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
