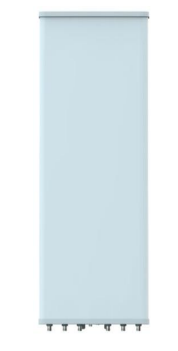

KADAMM K851233816 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2690 / 3300–3800 МГц, 65°, 15,2 дБи, 18 портов + калибровочный, RET
Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: TDD 2300–2690 / 3300–3800 МГц, кросс-поляризацией ±45°, 18 портов + калибровочный.
О модели
Антенна КАДАММ K851233816 — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: 4 независимыми излучающими системами 2300–3800 МГц, кросс-поляризацией ±45°, 18 портами. Рабочие полосы перекрывают LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B40, B7, B38, B41, B42, B43, n78), возможно MIMO 4×4 в каждом диапазоне. Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 15–15,2 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65°, в вертикальной 5,3–6,5°. Габариты 1499 × 446 × 165 мм, масса 26,9 кг. КСВН не более 1,5.

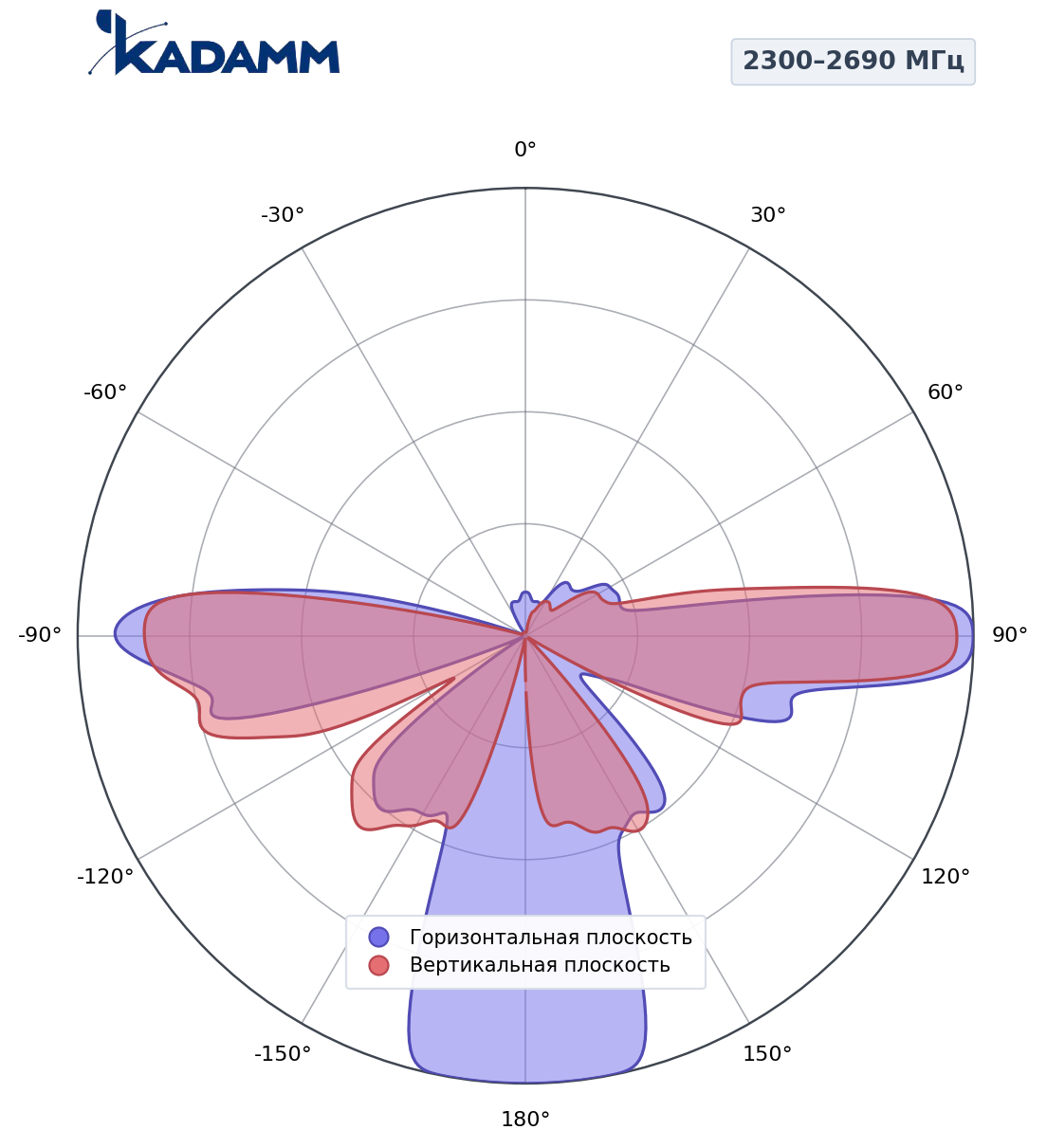

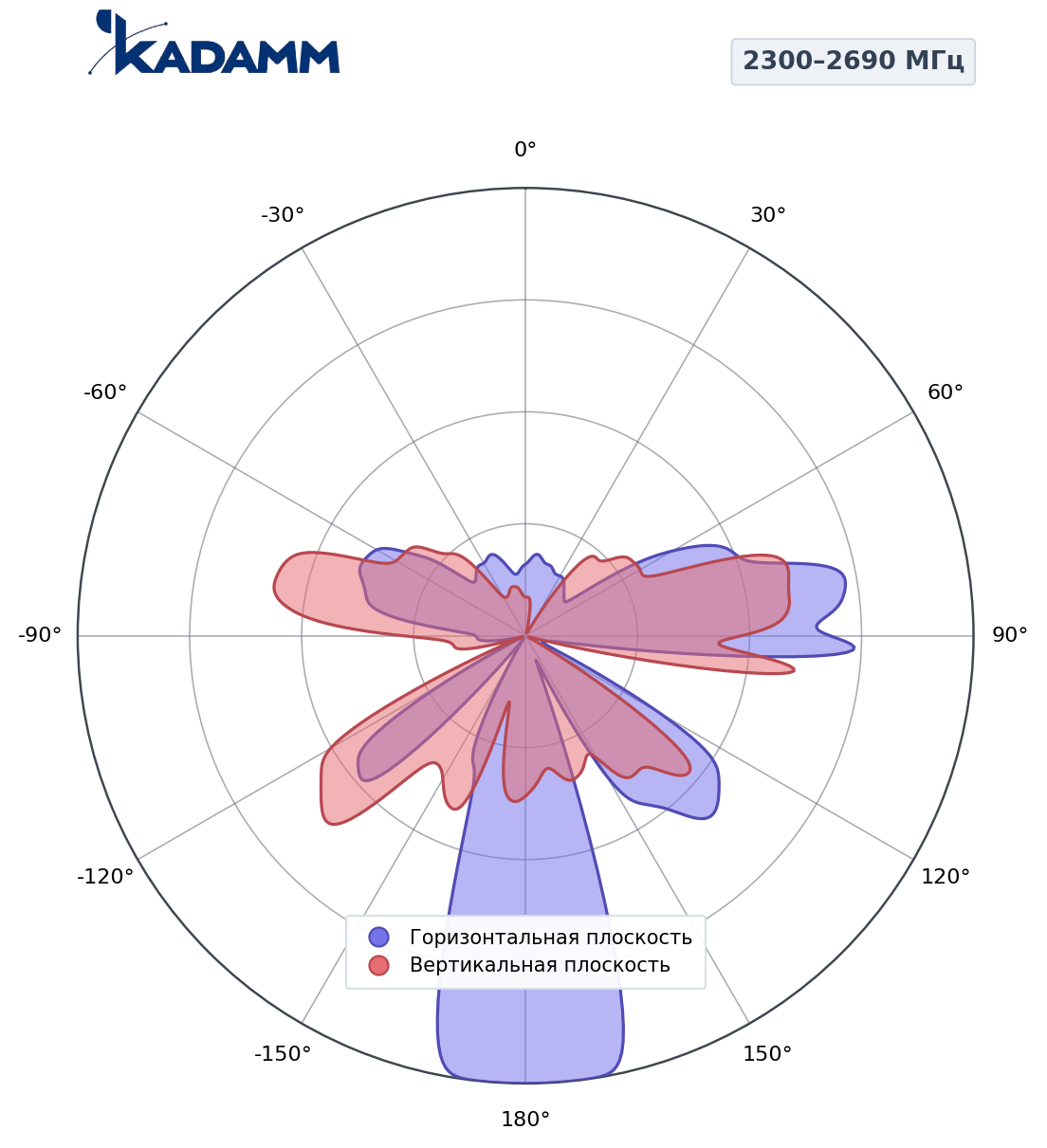

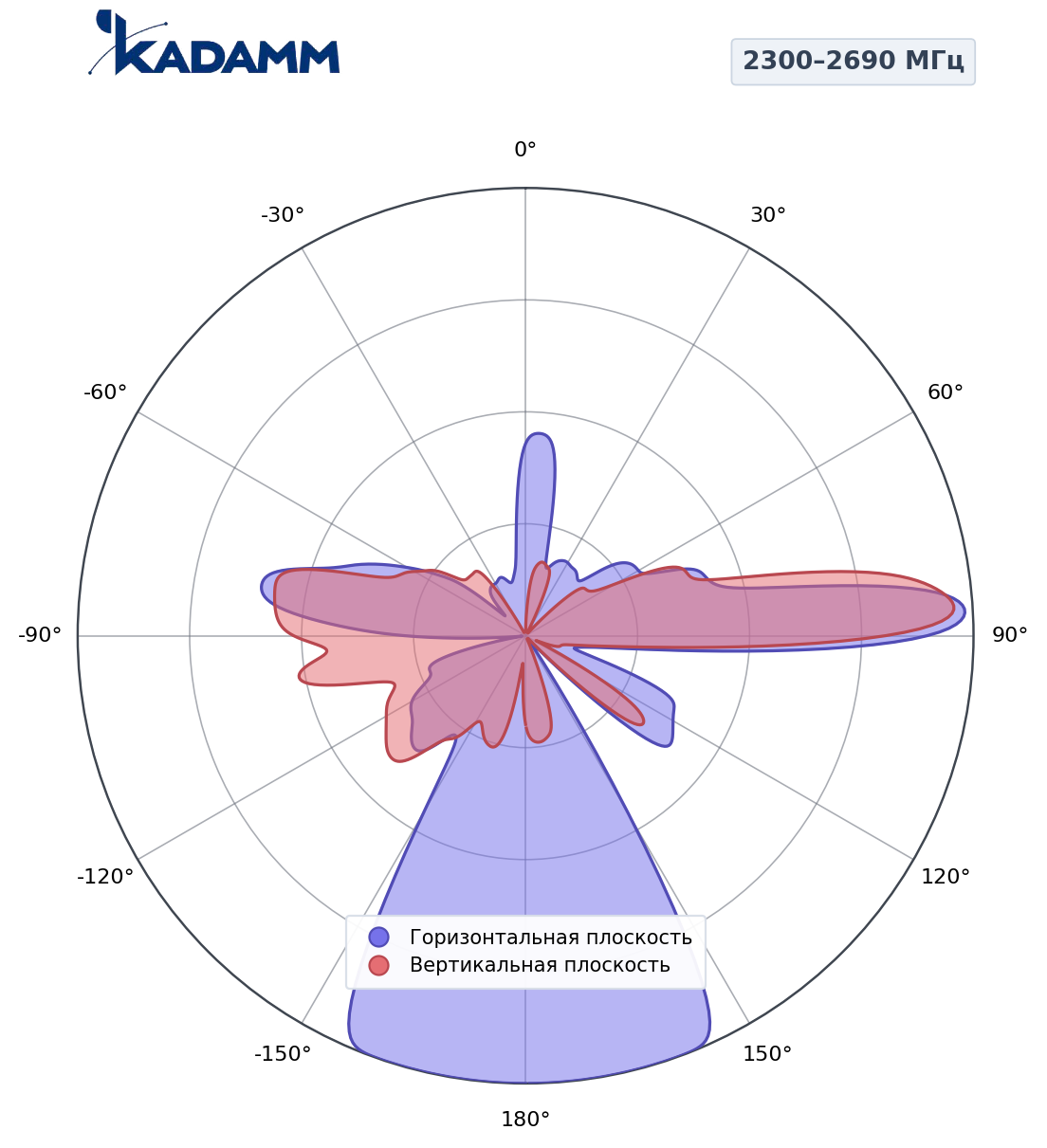

Диаграммы направленности
горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости
Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Ключевые особенности
Электрические характеристики
Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° ± 45° |
| Электрический наклон | 2–12 2–10° |
| Допуск электрического наклона | ± 1° / ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 / −26 ± 2 |
| КСВН портов | ≤1,5 / ≤1,5 / ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 / ≥20 / ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥25 / ≥25 / ≥25 |
TDD: одноколонный луч
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 90 ± 15° | 90 ± 15° |
| Коэффициент усиления, дБи | 15 ± 0,7 | 15,2 ± 0,7 | 15,2 ± 0,7 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,5° | 6,0 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥6 | ≥6 | ≥6 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥23 | ≥23 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 9° | 65 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 15 ± 0,9 | 15,2 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,5° | 6,0 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 | ≥15 |
TDD: сервисный луч
| Параметр | 2300–2496 МГц | 2496–2690 МГц | 3300–3800 МГц |
|---|---|---|---|
| Усиление луча на 0°, дБи | 20,5 ± 0,9 | 20,7 ± 0,9 | 20,7 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 25 ± 5° | 25 ± 5° | 25 ± 5° |
| Подавление боковых лепестков луча на 0°, дБ | ≥11 | ≥11 | ≥11 |
Общие параметры
| Параметр | Значение |
|---|---|
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 18 × 4.3-10 female (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 446 × 165 мм |
| Размеры упаковки | 1895 × 540 × 265 мм |
| Масса антенны | 26,9 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 40,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 191 / 827 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | 50–115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
Сети LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц с радиомодулями 8T8R: адаптивные лучи на абонента поднимают спектральную эффективность и ёмкость сектора (LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).
Комплект поставки
Антенна КАДАММ K851233816, крепление: 50-115.
Сравнение с похожими антеннами KADAMM
| Параметр | K851233816 | K850343615 | K850334216 | K850333816 | K850253618 | K850253616 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 2300–2690 / 3300–3800 МГц | 3400–3600 МГц | 3300–4200 МГц | 3300–3800 МГц | 3400–3600 МГц | 3400–3600 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 100°/90° | 90° | 90° | 70°/60° | 100°/65° |
| Коэффициент усиления | 15,2 дБи | 14/15 дБи | 16 дБи | 15,5 дБи | 17/18 дБи | 14/16 дБи |
| Электрический наклон | 2–12 2–10°, RET | — | 2–10°, RET | 2–10°, RET | — | — |
| Тип | антенна с формированием диаграммы направленности (beamforming) | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Многоколонный массив (обычно 4 колонки × 2 поляризации = 8 портов), в котором радиомодуль 8T8R управляет амплитудой и фазой каждого порта. Так формируются широковещательный луч на весь сектор и сервисные лучи, следящие за абонентами. Это основа LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц.
Через калибровочную сеть радиомодуль измеряет разбаланс амплитуд и фаз между портами и компенсирует его. Коэффициент связи калибровочного порта, допуски по амплитуде и фазе нормируются в характеристиках антенны.
Широковещательный луч (BCH) шириной 65° несёт сигналы синхронизации и управления на весь сектор. Сервисные лучи — узкие (около 25–28°) с высоким усилением, их радиомодуль направляет на конкретных абонентов; усиление указано для луча на 0° и на ±30°.
Интерфейс — стандартные разъёмы 4.3-10 или кластерный разъём MQ4/MQ5, управление наклоном по AISG 2.0. Соответствие калибровочных параметров конкретному радиомодулю уточняйте у менеджера.
В одном полотне размещены массив с формированием луча для LTE TDD / 5G NR и классические секторные FDD-массивы (698–960, 1427–2690 МГц) с кросс-поляризацией ±45°. Каждый массив имеет свой наклон и свои порты.
Артикул для заказа: KADAMM K851233816. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K851233816 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2690 / 3300–3800 МГц, RET от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Рейтинг 5
Файлы для скачивания:
KADAMM K851233816 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)

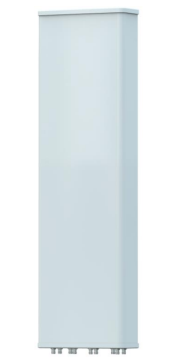

KADAMM K850343615 — антенна с формированием диаграммы направленности (beamforming) TDD 3400–3600 МГц, 15,5 дБи, 8 портов
