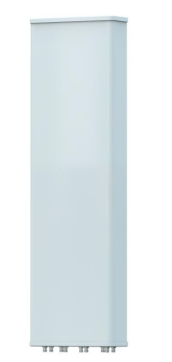

KADAMM K850253618 — антенна с формированием диаграммы направленности (beamforming) TDD 2496–2690 / 3400–3600 МГц, 70°/60°, 17,5 дБи, 8 портов + калибровочный
Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: TDD 2496–2690 / 3400–3600 МГц, кросс-поляризацией ±45°, 8 портов + калибровочный.
О модели
Антенна КАДАММ K850253618 — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: 4 независимыми излучающими системами 2496–3600 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают LTE 2600, LTE TDD 2600, LTE/NR 3500 (диапазоны 3GPP B7, B38, B41, B42), возможно MIMO 4×4 в каждом диапазоне. Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 17–17,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65°, в вертикальной 4–5°. Габариты 1365 × 320 × 105 мм, масса 13,9 кг. КСВН не более 1,5.
Ключевые особенности
Электрические характеристики
Массив TDD (beamforming) 2496–2690 / 3400–3600 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| Допуск электрического наклона | ± 1,5° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥27 |
| Развязка между портами разных поляризаций, дБ | ≥ 28 |
TDD: одноколонный луч
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 15° | 60 ± 15° |
| Коэффициент усиления, дБи | ≥17 | ≥18 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° | ≥4° |
| Поляризационная развязка (0°), дБ | ≥18 | ≥18 |
| Поляризационная развязка (±60°), дБ | ≥10 | ≥10 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−16 | ≤−14 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 65 ± 5° |
| Коэффициент усиления, дБи | ≥17 | ≥17,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° | ≥4° |
| Поляризационная развязка (0°), дБ | ≥22 | / |
| Поляризационная развязка (±60°), дБ | ≥10 | / |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | ≥28 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: сервисный луч
| Параметр | 2496–2690 МГц | 3400–3600 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | ≥21 | ≥21,5 |
| Ширина луча на 0° по уровню −3 дБ | ≤32° | ≤29° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 | ≤−12 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1365 × 320 × 105 мм |
| Размеры упаковки | 1475 × 410 × 220 мм |
| Масса антенны | 13,9 кг |
| Масса монтажного комплекта | 4,8 кг |
| Масса в упаковке | 21,6 кг |
| Материал радома | ПВХ |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
Сети LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц с радиомодулями 8T8R: адаптивные лучи на абонента поднимают спектральную эффективность и ёмкость сектора (LTE 2600, LTE TDD 2600, LTE/NR 3500).
Комплект поставки
Антенна КАДАММ K850253618, монтажный комплект на трубу Ø50–Ø115 мм.
Сравнение с похожими антеннами KADAMM
| Параметр | K850253618 | K850253616 | K850252617 | K850233817 | K850232717 | K850333816 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 2496–2690 / 3400–3600 МГц | 3400–3600 МГц | 2490–2690 МГц | 2300–2690 МГц 3300–3800 МГц | 2300–2690 МГц | 3300–3800 МГц |
| Поляризация | 4×±45° | 4×±45° | ±45° | 2×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 70°/60° | 100°/65° | 90° | 90°/65° | 80°/65° | 90° |
| Коэффициент усиления | 17,5 дБи | 14/16 дБи | 16,5 дБи | 16,0/16,3 дБи | 16/16,5 дБи | 15,5 дБи |
| Электрический наклон | 6°, фикс. | — | 2–10°, RET | 2–12°, RET | — | 2–10°, RET |
| Тип | антенна с формированием диаграммы направленности (beamforming) | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Многоколонный массив (обычно 4 колонки × 2 поляризации = 8 портов), в котором радиомодуль 8T8R управляет амплитудой и фазой каждого порта. Так формируются широковещательный луч на весь сектор и сервисные лучи, следящие за абонентами. Это основа LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц.
Через калибровочную сеть радиомодуль измеряет разбаланс амплитуд и фаз между портами и компенсирует его. Коэффициент связи калибровочного порта, допуски по амплитуде и фазе нормируются в характеристиках антенны.
Широковещательный луч (BCH) шириной 65° несёт сигналы синхронизации и управления на весь сектор. Сервисные лучи — узкие (около 25–28°) с высоким усилением, их радиомодуль направляет на конкретных абонентов; усиление указано для луча на 0° и на ±30°.
Интерфейс — стандартные разъёмы 4.3-10 или кластерный разъём MQ4/MQ5, управление наклоном по AISG 2.0. Соответствие калибровочных параметров конкретному радиомодулю уточняйте у менеджера.
В одном полотне размещены массив с формированием луча для LTE TDD / 5G NR и классические секторные FDD-массивы (698–960, 1427–2690 МГц) с кросс-поляризацией ±45°. Каждый массив имеет свой наклон и свои порты.
Артикул для заказа: KADAMM K850253618. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
