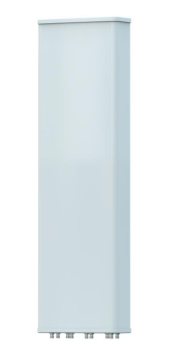

KADAMM K850333816 — антенна с формированием диаграммы направленности (beamforming) TDD 3300–3800 МГц, 90°, 15,2 дБи, 8 портов + калибровочный
Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: TDD 3300–3800 МГц, кросс-поляризацией ±45°, 8 портов + калибровочный.
О модели
Антенна КАДАММ K850333816 — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: 4 независимыми излучающими системами 3300–3800 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78), возможно MIMO 4×4 в каждом диапазоне. Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 15,2 дБи, ширина ДН в горизонтальной плоскости 65°, в вертикальной 5,4–5,6°. Габариты 1000 × 230 × 150 мм, масса 11,2 кг. КСВН не более 1,5.

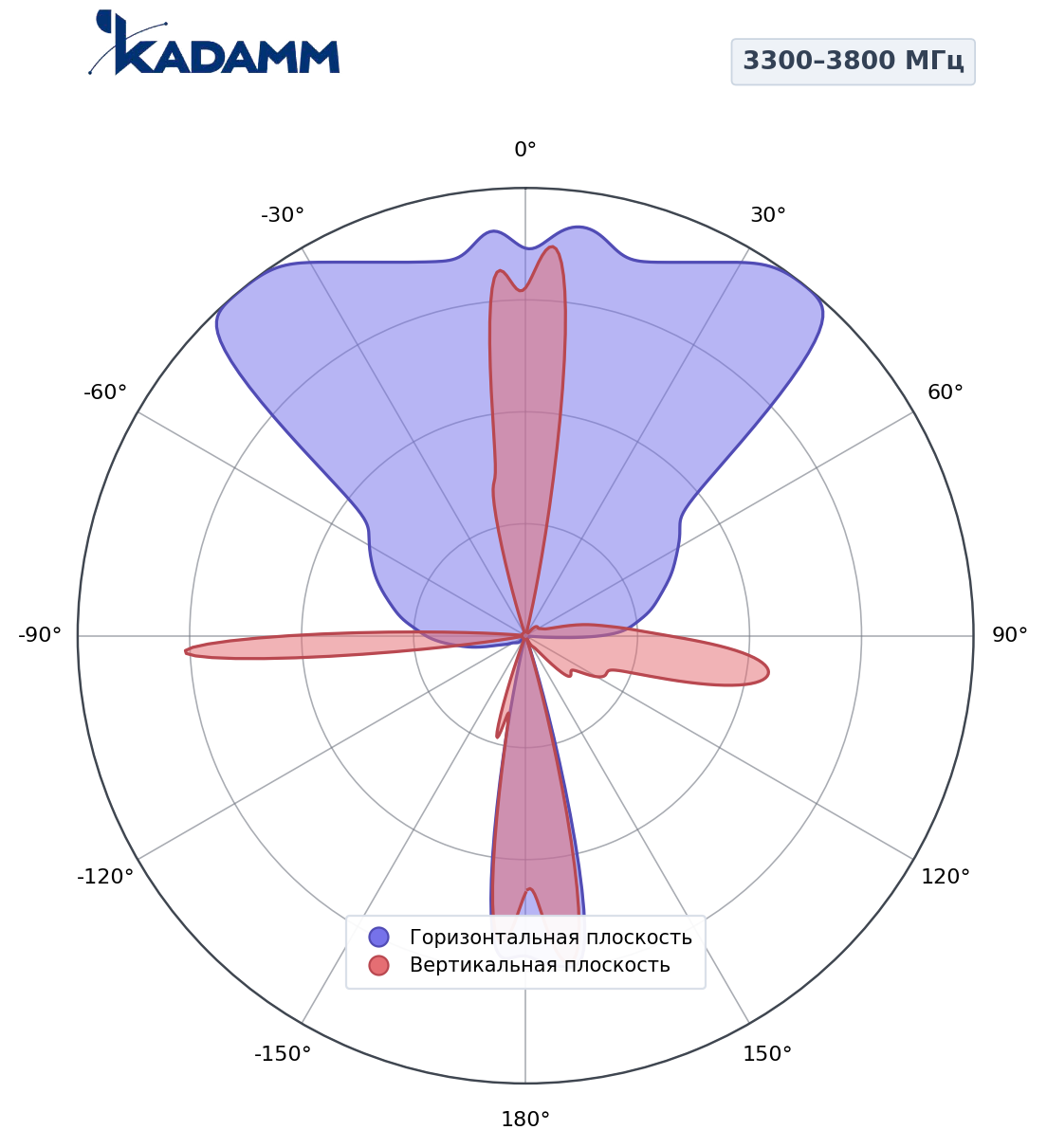

Диаграммы направленности
горизонтальная и вертикальная плоскости
Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Ключевые особенности
Электрические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 25 |
| Протокол RET | AISG 2,0 SRET |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 93 ± 10° | 83 ± 10° |
| Коэффициент усиления, дБи | 15 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,5 ± 0,5° | 5,3 ± 0,5° |
| Поляризационная развязка (0°), дБ | 15 | 15 |
| Поляризационная развязка (±60°), дБ | 9 | 9 |
| Коэффициент защитного действия (вперёд/назад), дБ | 22 | 22 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 9° | 65 ± 9° |
| Коэффициент усиления, дБи | 15,2 ± 0,9 | 15,2 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,5° | 5,4 ± 0,5° |
| Поляризационная развязка (0°), дБ | 15 | 15 |
| Поляризационная развязка (±60°), дБ | 10 | 10 |
| Коэффициент защитного действия (вперёд/назад), дБ | 24 | 24 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 | ≤−15 |
TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,9 | 21,2 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 25 ± 5° | 25 ± 5° |
| Подавление боковых лепестков луча на 0°, дБ | 11 | 11 |
| Поляризационная развязка луча на 0° (осевая), дБ | 18 | 18 |
| Коэффициент защитного действия луча на 0°, дБ | 26 | 26 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × 4.3-10 female (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1000 × 230 × 150 мм |
| Размеры упаковки | 1290 × 320 × 220 мм |
| Масса антенны | 11,2 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 17 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 263 / 111 / 294 Н |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
Сети LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц с радиомодулями 8T8R: адаптивные лучи на абонента поднимают спектральную эффективность и ёмкость сектора (LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).
Комплект поставки
Антенна КАДАММ K850333816, монтажный комплект на трубу Ø50–Ø115 мм.
Сравнение с похожими антеннами KADAMM
| Параметр | K850333816 | K850334216 | K850343615 | K850253618 | K850253616 | K850252617 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 3300–3800 МГц | 3300–4200 МГц | 3400–3600 МГц | 3400–3600 МГц | 3400–3600 МГц | 2490–2690 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 90° | 90° | 100°/90° | 70°/60° | 100°/65° | 90° |
| Коэффициент усиления | 15,2 дБи | 16 дБи | 14/15 дБи | 17/18 дБи | 14/16 дБи | 16,5 дБи |
| Электрический наклон | 2–12°, фикс. | 2–10°, RET | — | — | — | 2–10°, RET |
| Тип | антенна с формированием диаграммы направленности (beamforming) | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Многоколонный массив (обычно 4 колонки × 2 поляризации = 8 портов), в котором радиомодуль 8T8R управляет амплитудой и фазой каждого порта. Так формируются широковещательный луч на весь сектор и сервисные лучи, следящие за абонентами. Это основа LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц.
Через калибровочную сеть радиомодуль измеряет разбаланс амплитуд и фаз между портами и компенсирует его. Коэффициент связи калибровочного порта, допуски по амплитуде и фазе нормируются в характеристиках антенны.
Широковещательный луч (BCH) шириной 65° несёт сигналы синхронизации и управления на весь сектор. Сервисные лучи — узкие (около 25–28°) с высоким усилением, их радиомодуль направляет на конкретных абонентов; усиление указано для луча на 0° и на ±30°.
Интерфейс — стандартные разъёмы 4.3-10 или кластерный разъём MQ4/MQ5, управление наклоном по AISG 2.0. Соответствие калибровочных параметров конкретному радиомодулю уточняйте у менеджера.
В одном полотне размещены массив с формированием луча для LTE TDD / 5G NR и классические секторные FDD-массивы (698–960, 1427–2690 МГц) с кросс-поляризацией ±45°. Каждый массив имеет свой наклон и свои порты.
Артикул для заказа: KADAMM K850333816. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K850333816 — антенна с формированием диаграммы направленности (beamforming) TDD 3300–3800 МГц, 15,2 дБи, 8 портов от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
