Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи с кросс-поляризацией ±45°: TDD 1880–1920 / 2010–2025 / 2555–2635 МГц, 8 портов + калибровочный.
Антенна КАДАММ APX8-1926-12100 — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: массивом TDD 1880–1920 / 2010–2025 / 2555–2635 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают UMTS2100, LTE 2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B1, B40, B38). Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 12–14 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65°, в вертикальной 9–12°. Габариты 740 × 310 × 133 мм, масса 7,8 кг. КСВН не более 1,5.

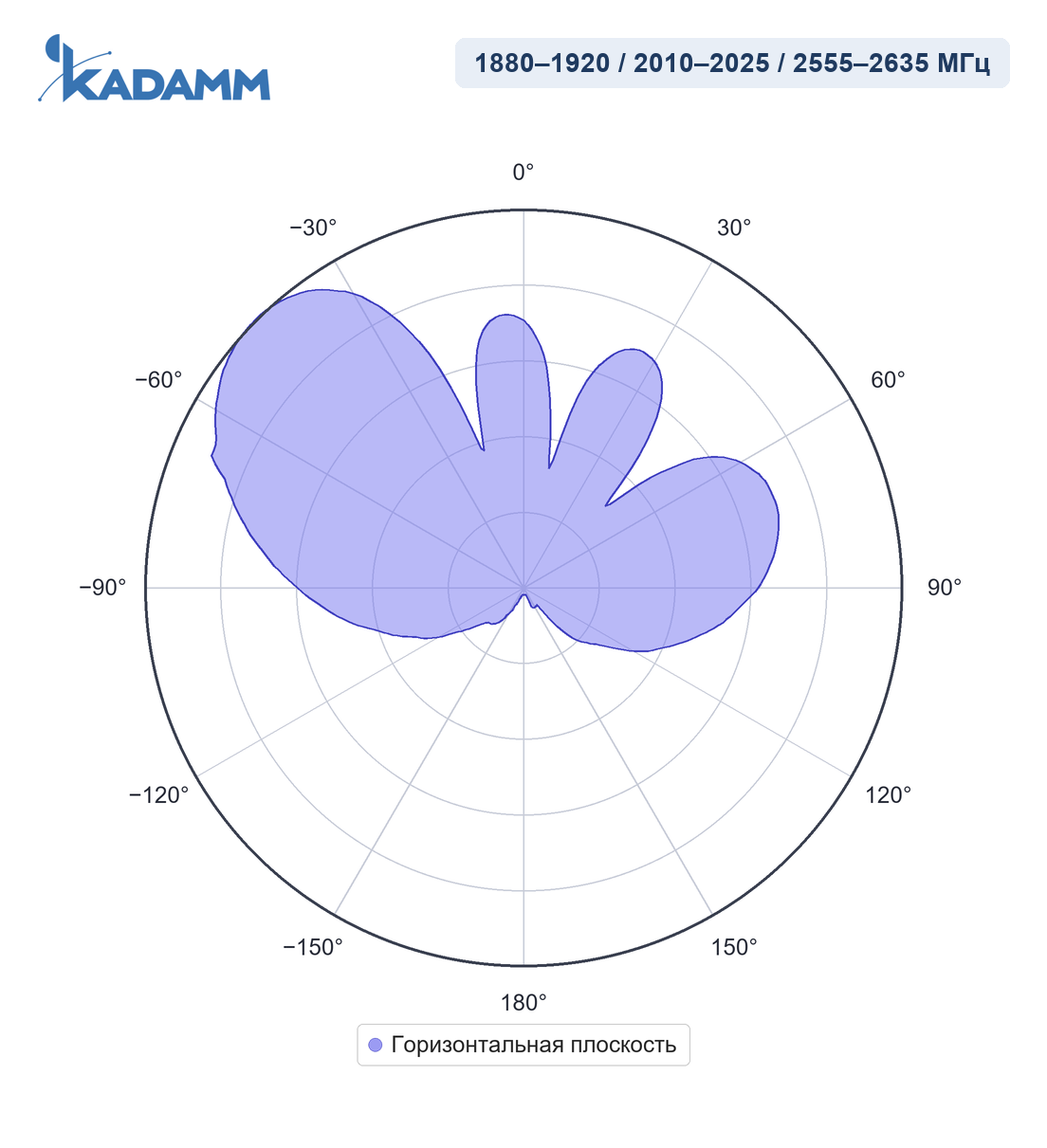

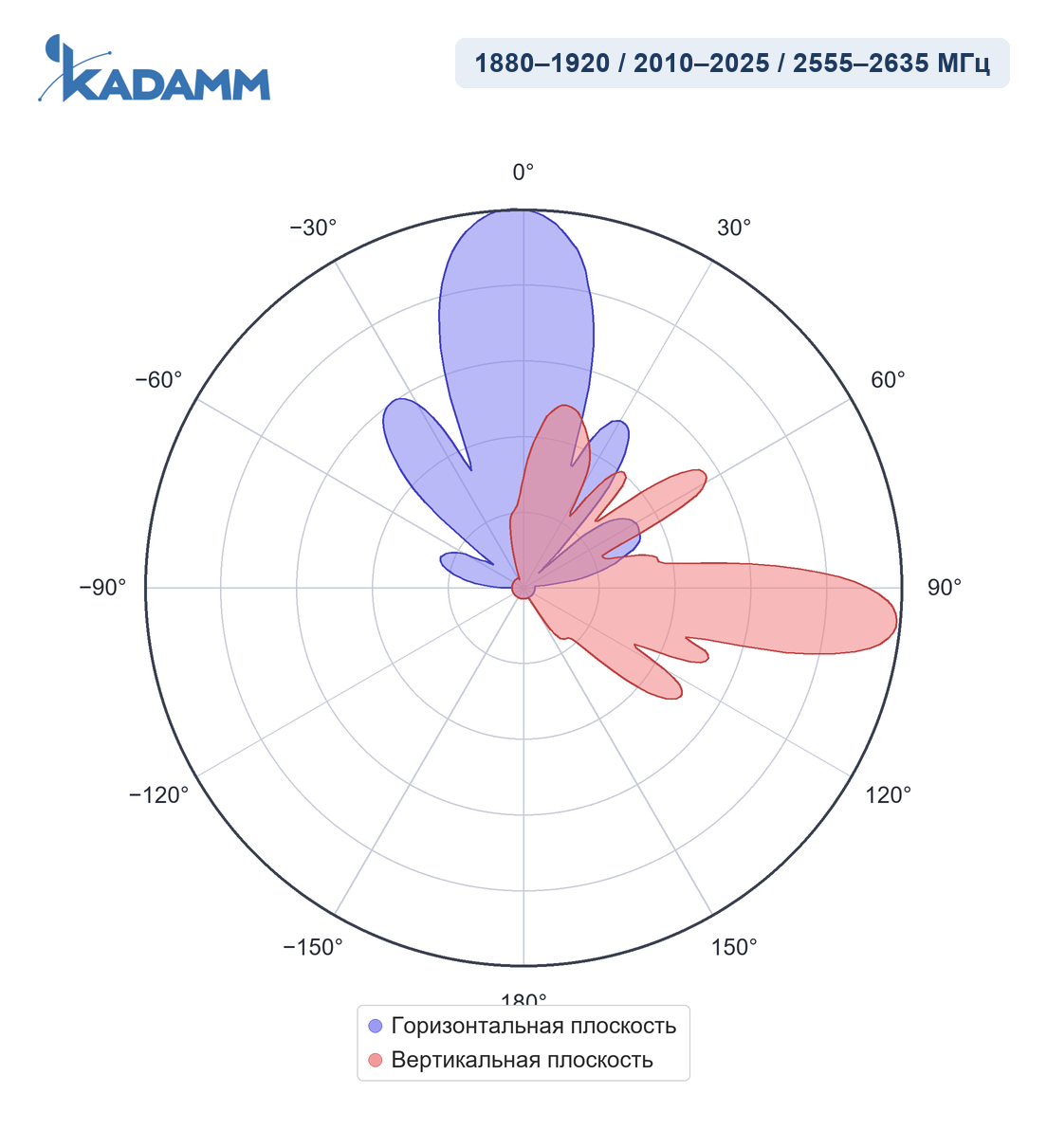

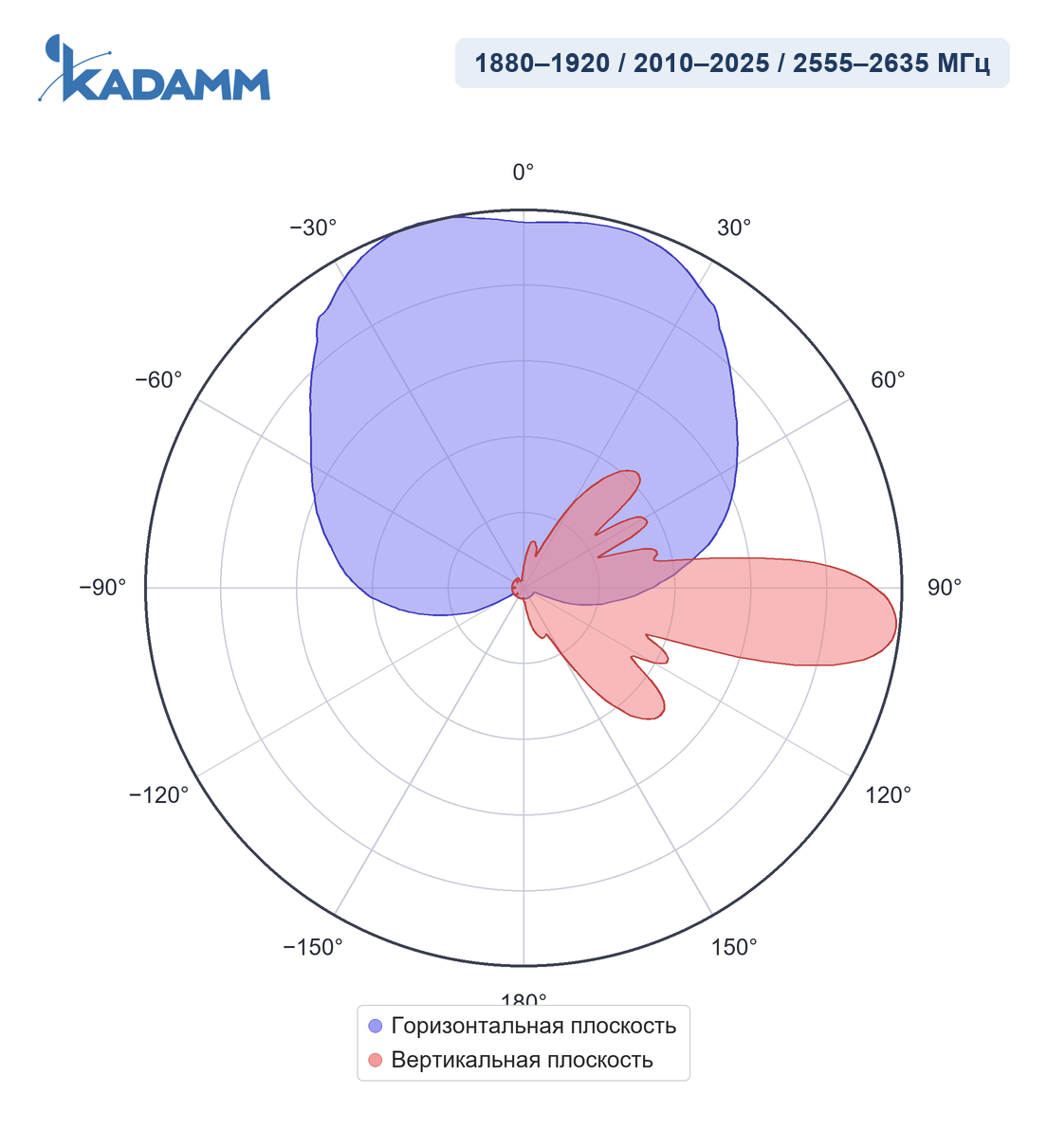

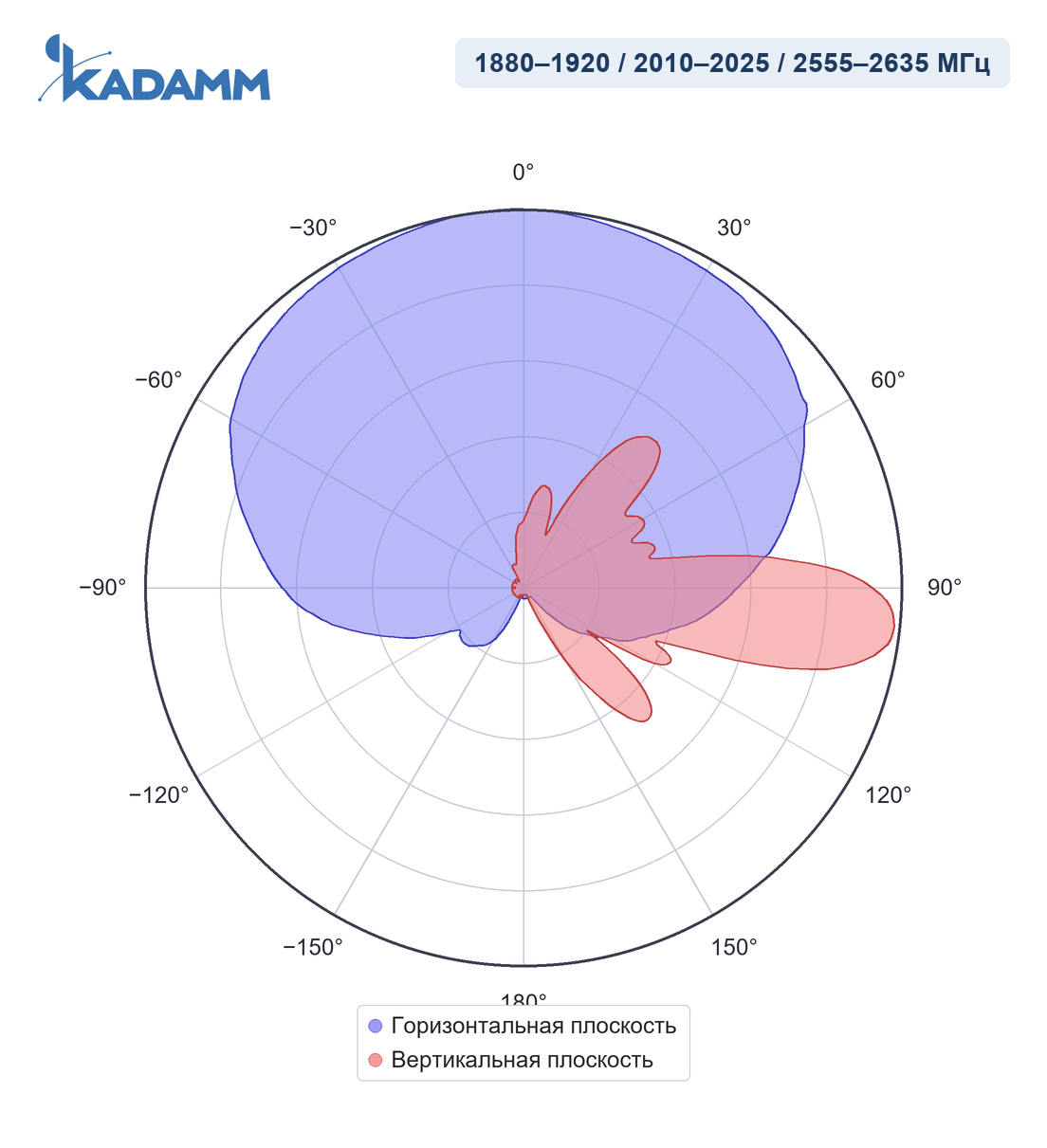

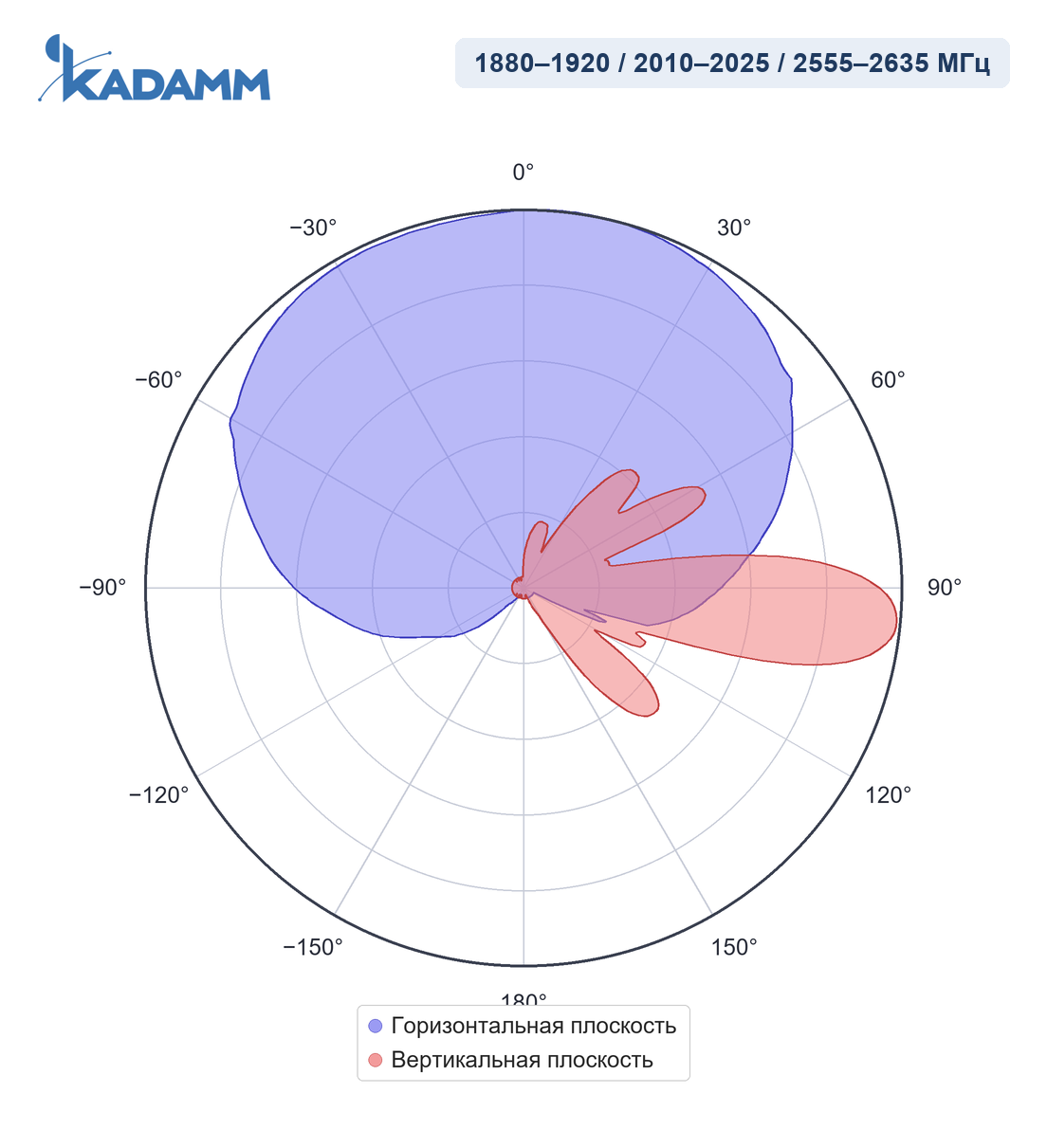

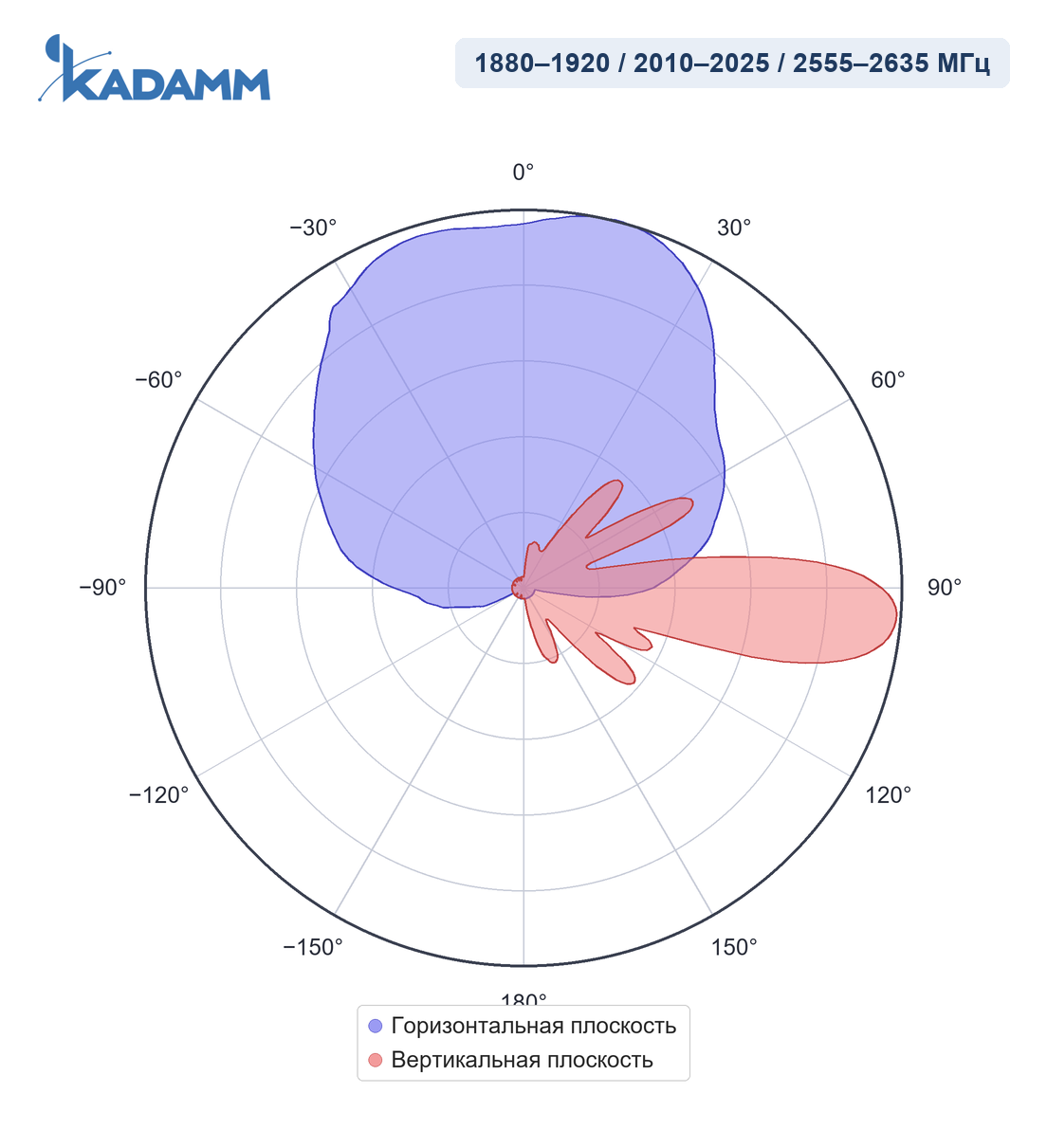

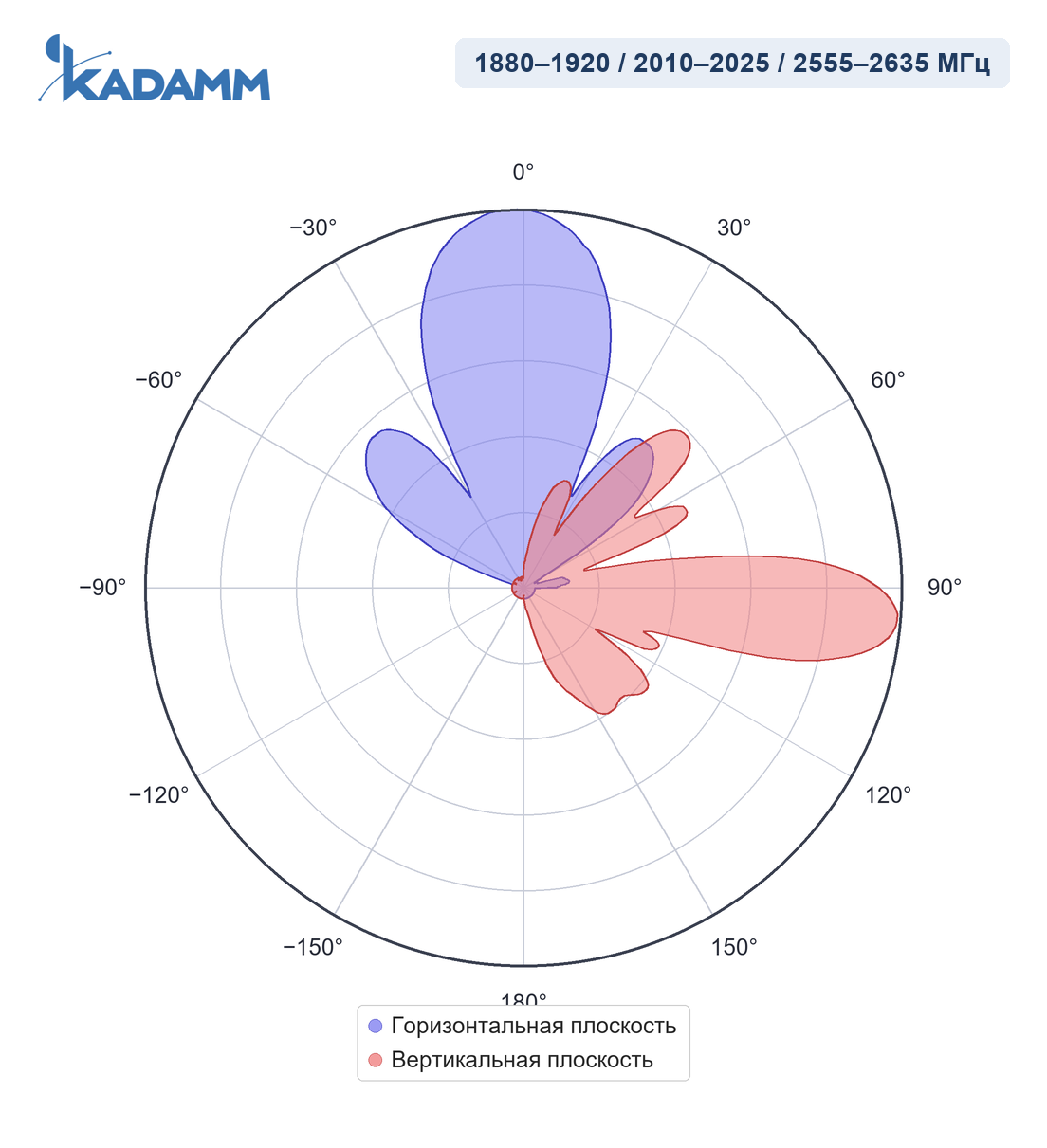

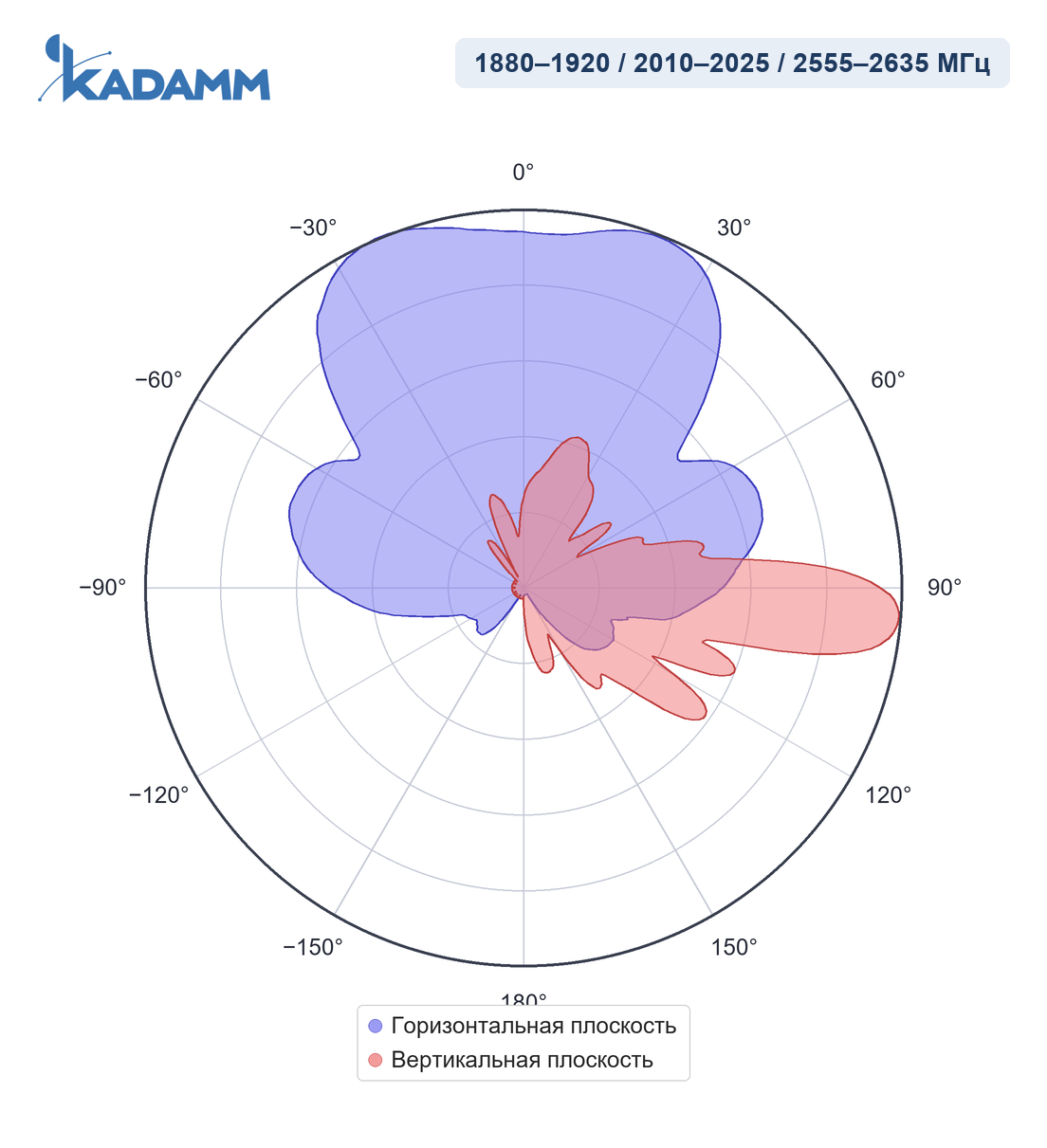

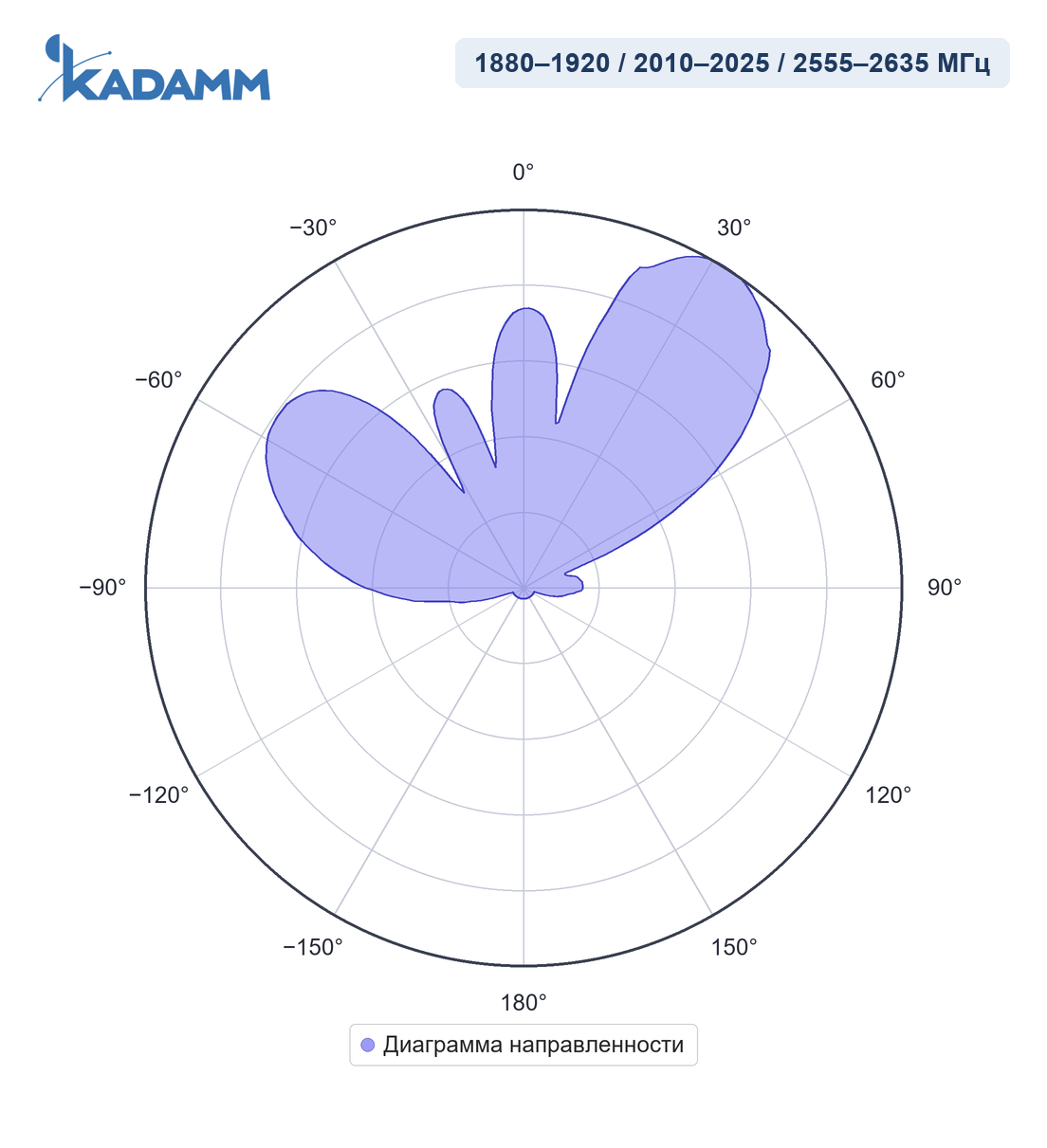

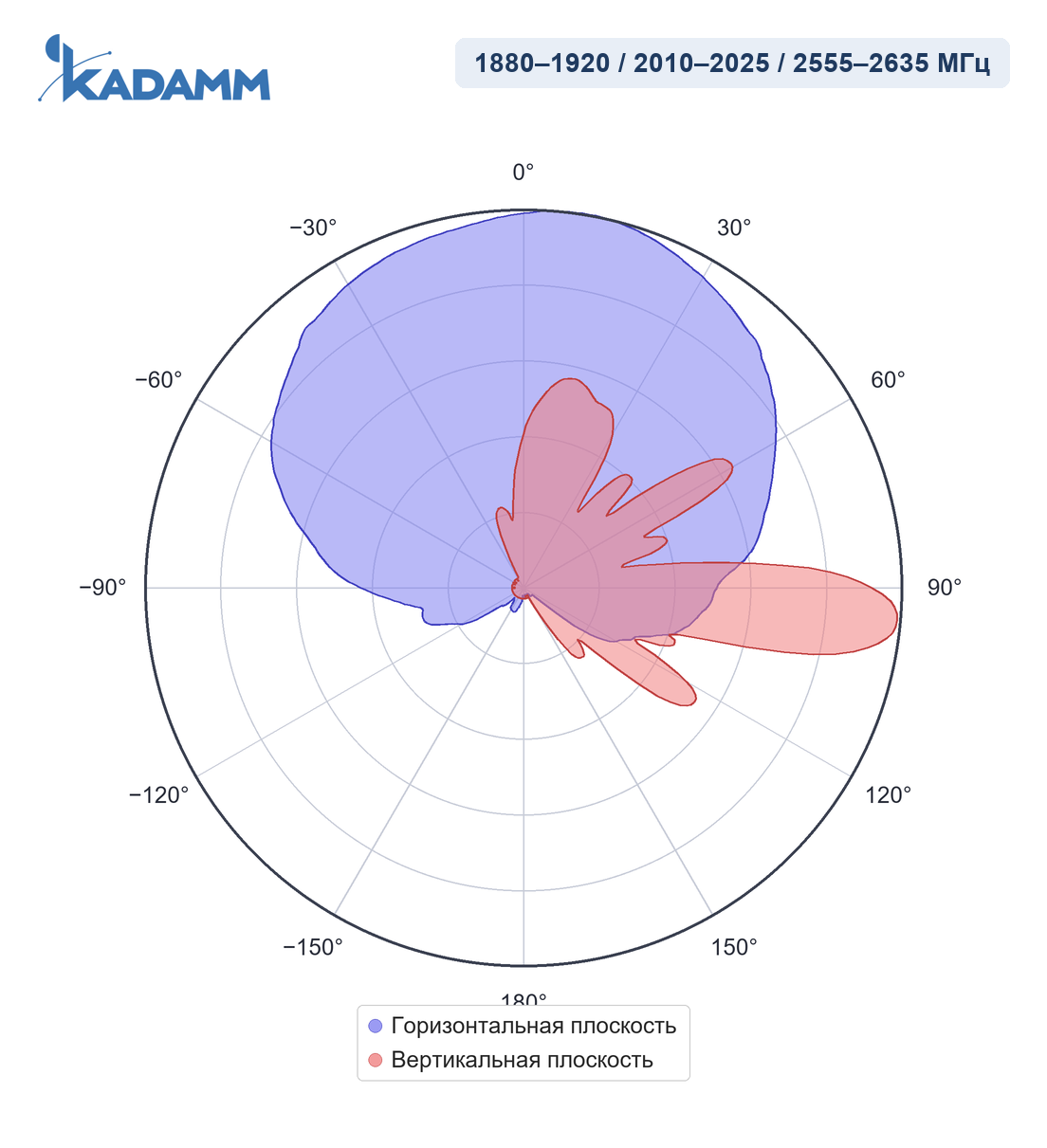

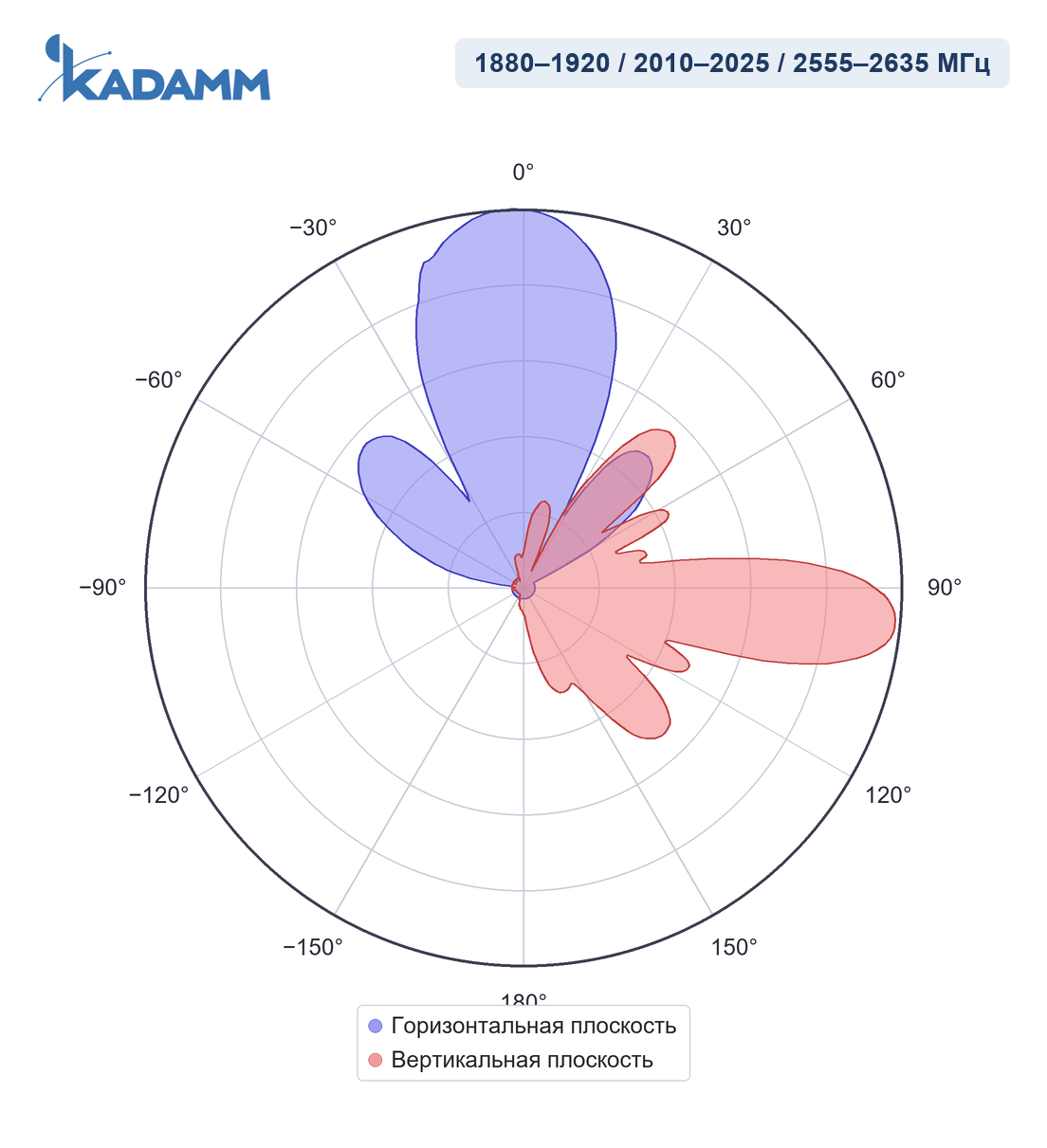

Диаграммы направленности KADAMM APX8-1926-12100 в полосах 1880–1920 / 2010–2025 / 2555–2635 МГц, 1880–1920 / 2010–2025 / 2555–2635 МГц, вертикальная плоскость — нормированные, в полярных координатах.
Массив TDD (beamforming) 1880–2025 / 2555–2635 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥28 |
| Развязка между портами разных поляризаций, дБ | ≥30 |
TDD: одноколонный луч
| Параметр | 1880–1920 МГц | 2010–2025 МГц | 2555–2635 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 90 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | ≥12 | ≥13 | ≥14,5 |
| Поляризационная развязка (0°), дБ | ≥18 | ||
| Поляризационная развязка (±60°), дБ | ≥10 | ||
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ||
TDD: широковещательный луч (BCH)
| Параметр | 1880–1920 МГц | 2010–2025 МГц | 2555–2635 МГц |
|---|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 65 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥12° | ≥11° | ≥9° |
| Коэффициент усиления, дБи | ≥12 | ≥13 | ≥14 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | ||
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥16 | ||
TDD: сервисный луч
| Параметр | 1880–1920 МГц | 2010–2025 МГц | 2555–2635 МГц |
|---|---|---|---|
| Усиление луча на 0°, дБи | ≥18 | ≥19 | ≥20 |
| Ширина луча на 0° по уровню −3 дБ | ≤29° | ≤26° | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≥12 | ||
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 | ||
| Коэффициент защитного действия луча на 0°, дБ | ≥28 | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 6° |
| Развязка между входами, дБ | ≥28 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Разъёмы | 8+1) × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 740 × 310 × 133 мм |
| Масса антенны | 7,8 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | −5–10° |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-1926-12100 работает в полосах 1880–2635 МГц: сети UMTS2100, LTE 2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B1/n1, B40/n40, B38/n38). Сети LTE TDD и 5G NR с радиомодулями 8T8R: адаптивные лучи на абонента поднимают спектральную эффективность и ёмкость сектора (UMTS2100, LTE 2100, LTE TDD 2300, LTE TDD 2600).

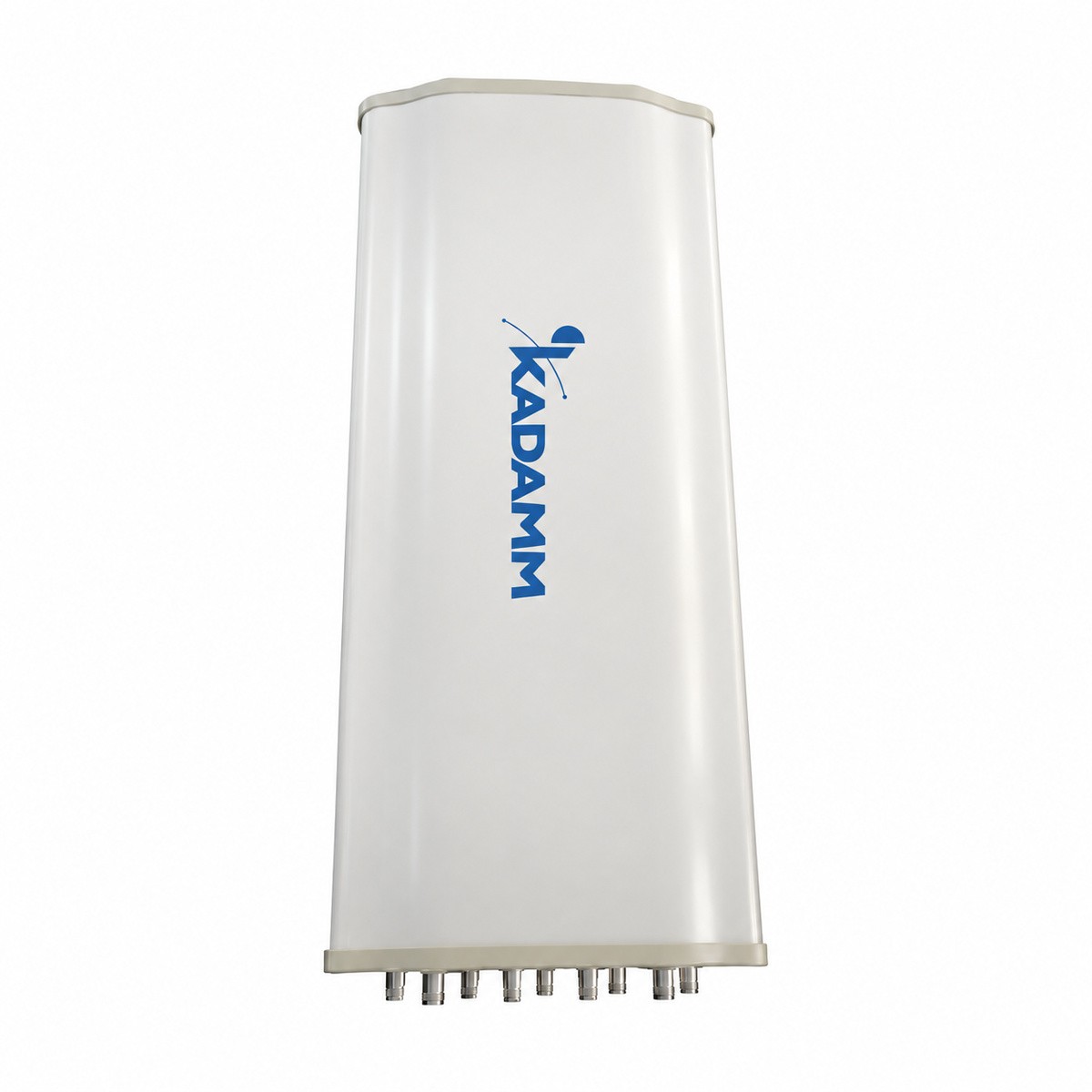

Антенна КАДАММ APX8-1926-12100, монтажный комплект.

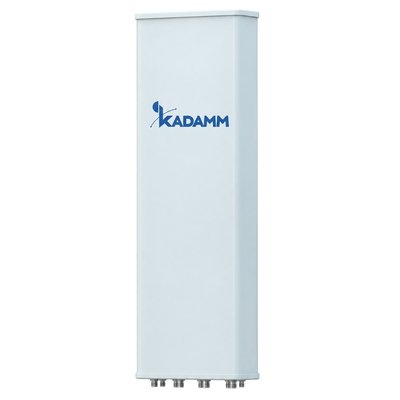

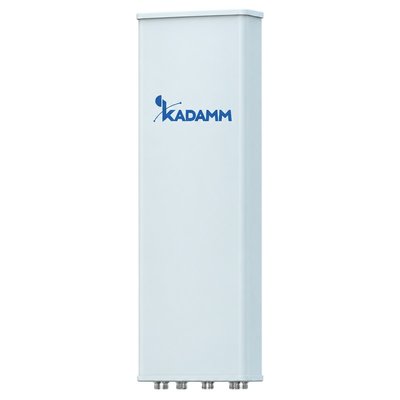

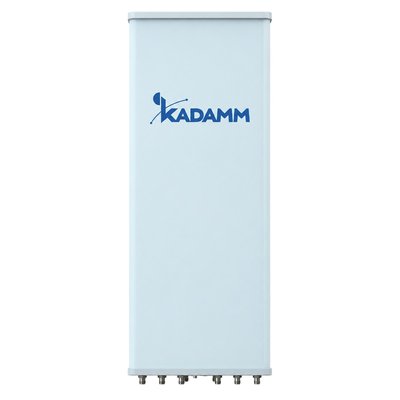

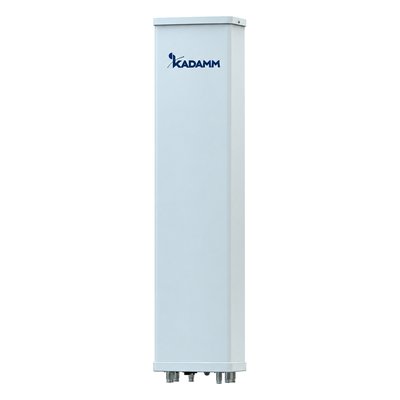

| Параметр | APX8-1926-12100 | K851233816 | K850343615 | K850334216 | K850333817 | K850333816 |
|---|---|---|---|---|---|---|

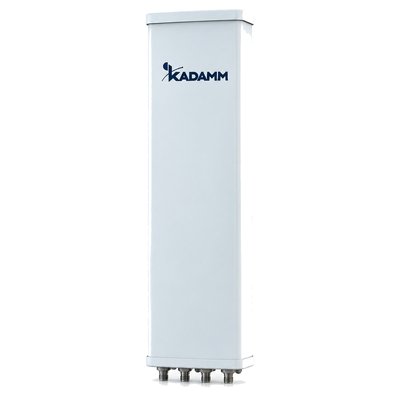

| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 1880–1920 / 2010–2025 / 2555–2635 МГц | TDD 2300–2690 / 3300–3800 МГц | TDD 3400–3600 МГц | TDD 3300–4200 МГц | TDD 3300–3800 МГц | TDD 3300–3800 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 100°/90° | 90° | 12° | 90° |
| Коэффициент усиления | 14 дБи | 15,2 дБи | 15,5 дБи | 15,9 дБи | 17 дБи | 15,2 дБи |
| Электрический наклон | 6° | 2–12 2–10°, RET | 6° | 2–10° | 2–12°, RET | 2–12° |
| Тип | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-1926-12100 — 1880–2635 МГц — перекрывают диапазоны 3GPP B1/n1, B40/n40, B38/n38; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-1926-12100 — 8+1) × розетка N (IEC 61169-16), расположение — снизу; поляризация — 4×±45°.
У KADAMM APX8-1926-12100 размеры 740 × 310 × 133 мм, масса 7,8 кг, выдерживает ветер до 60 м/с.
У KADAMM APX8-1926-12100: диапазоны TDD 1880–1920 / 2010–2025 / 2555–2635 МГц, усиление 14 дБи, наклон 6°. У KADAMM K851233816: диапазоны TDD 2300–2690 / 3300–3800 МГц, усиление 15,2 дБи, наклон 2–12 2–10°, RET.
Электрический наклон KADAMM APX8-1926-12100 — 6°, фиксирован; механический наклон −5–10° — кронштейном.
Артикул для заказа — KADAMM APX8-1926-12100, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-1926-12100 могут уточняться без уведомления.
Поставляем KADAMM APX8-1926-12100 — секторная антенна базовой станции 1880–2635 МГц, 12 дБи, 8 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
