Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: TDD 2300–2400 / 2500–2690 МГц, кросс-поляризацией ±45°, 8 портов + калибровочный.

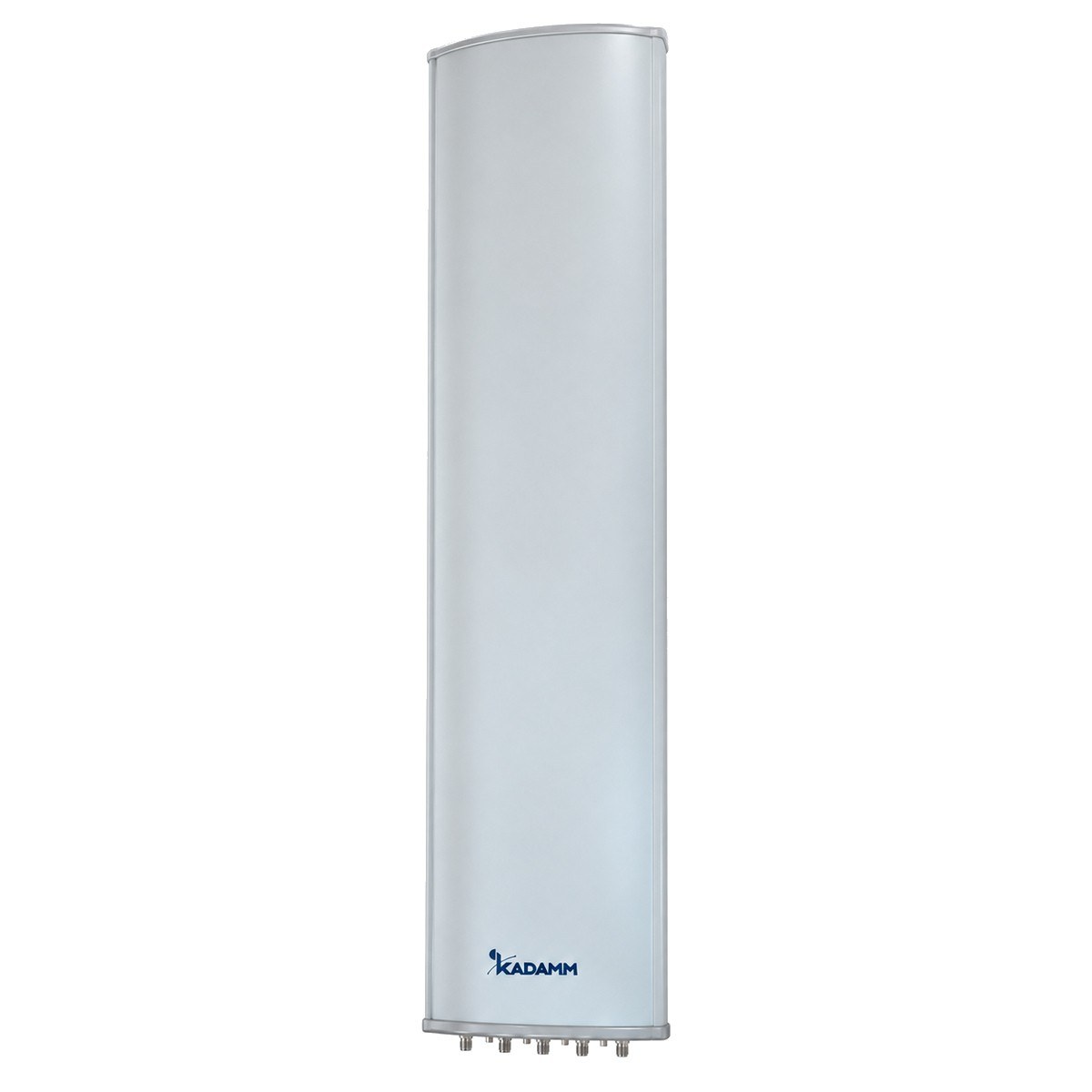

Антенна КАДАММ APW2327D16 — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: массивом TDD 2300–2400 / 2500–2690 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B40, B7, B38, B41). Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 15 дБи, ширина ДН в горизонтальной плоскости 57–60°, в вертикальной 5–6°. Габариты 1280 × 310 × 128 мм, масса 16,4 кг. КСВН не более 1,5.
Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° / ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 / −26 ± 2 |
| Макс. разбаланс амплитуд калибровочный порт → порты, дБ | ≤0,9 / ≤0,9 |
| Макс. разбаланс фаз калибровочный порт → порты | ≤7° / ≤7° |
| КСВН портов | ≤1,5 / ≤1,5 |
| Допустимая средняя мощность на порт, Вт | ≥80 / ≥80 |
| Развязка между портами одной поляризации, дБ | ≥22 при наклоне 2°; ≥24 при наклоне более 2° |
| Развязка между портами разных поляризаций, дБ | ≥22 при наклоне 2°; ≥24 при наклоне более 2° |

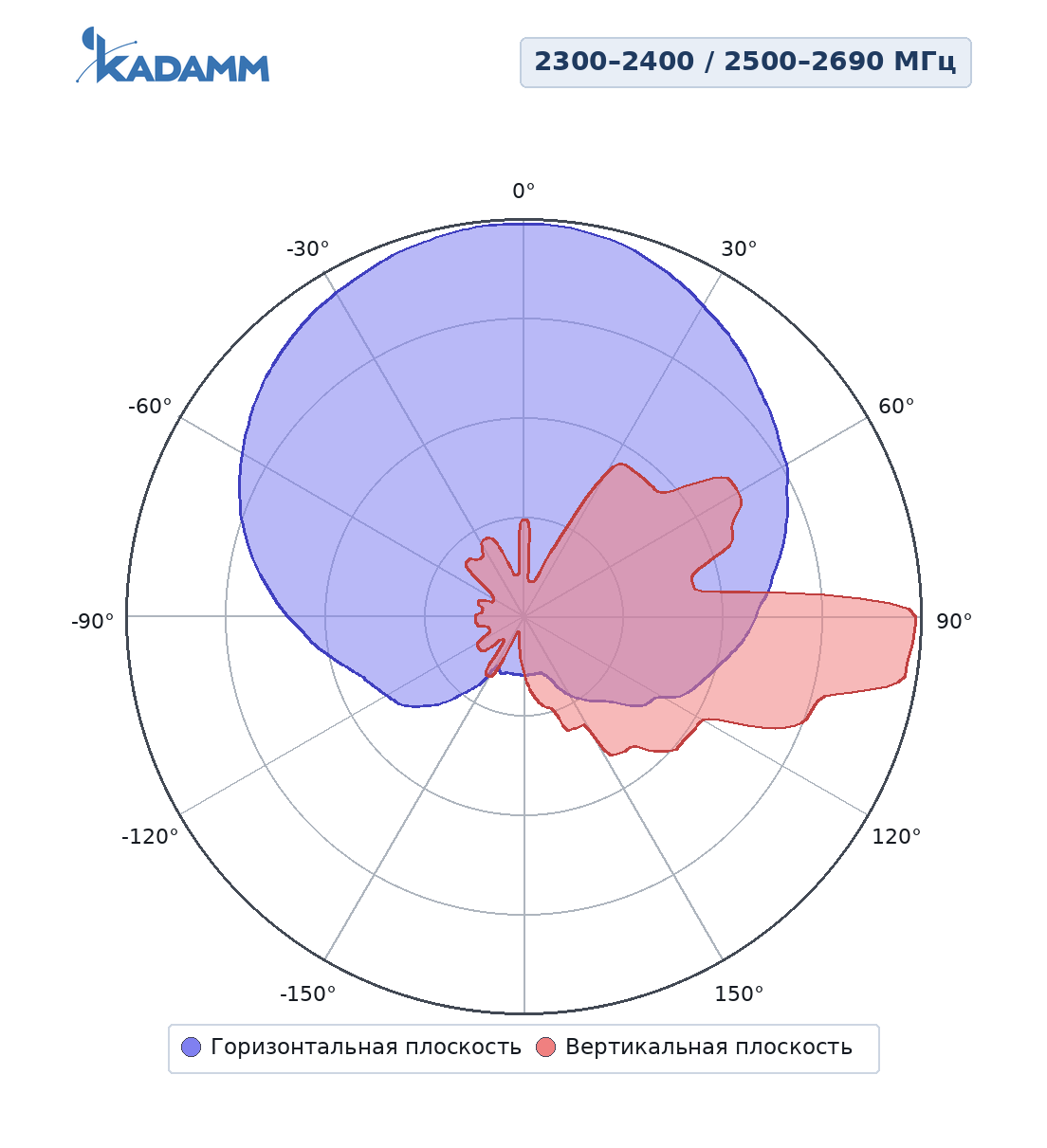

TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | ≥15,8 | ≥16,2 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5,5° | ≥5° |
| Поляризационная развязка (0°), дБ | ≥15 | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥8 | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
| Подавление верхних боковых лепестков, дБ | ≥14 | ≥14 |

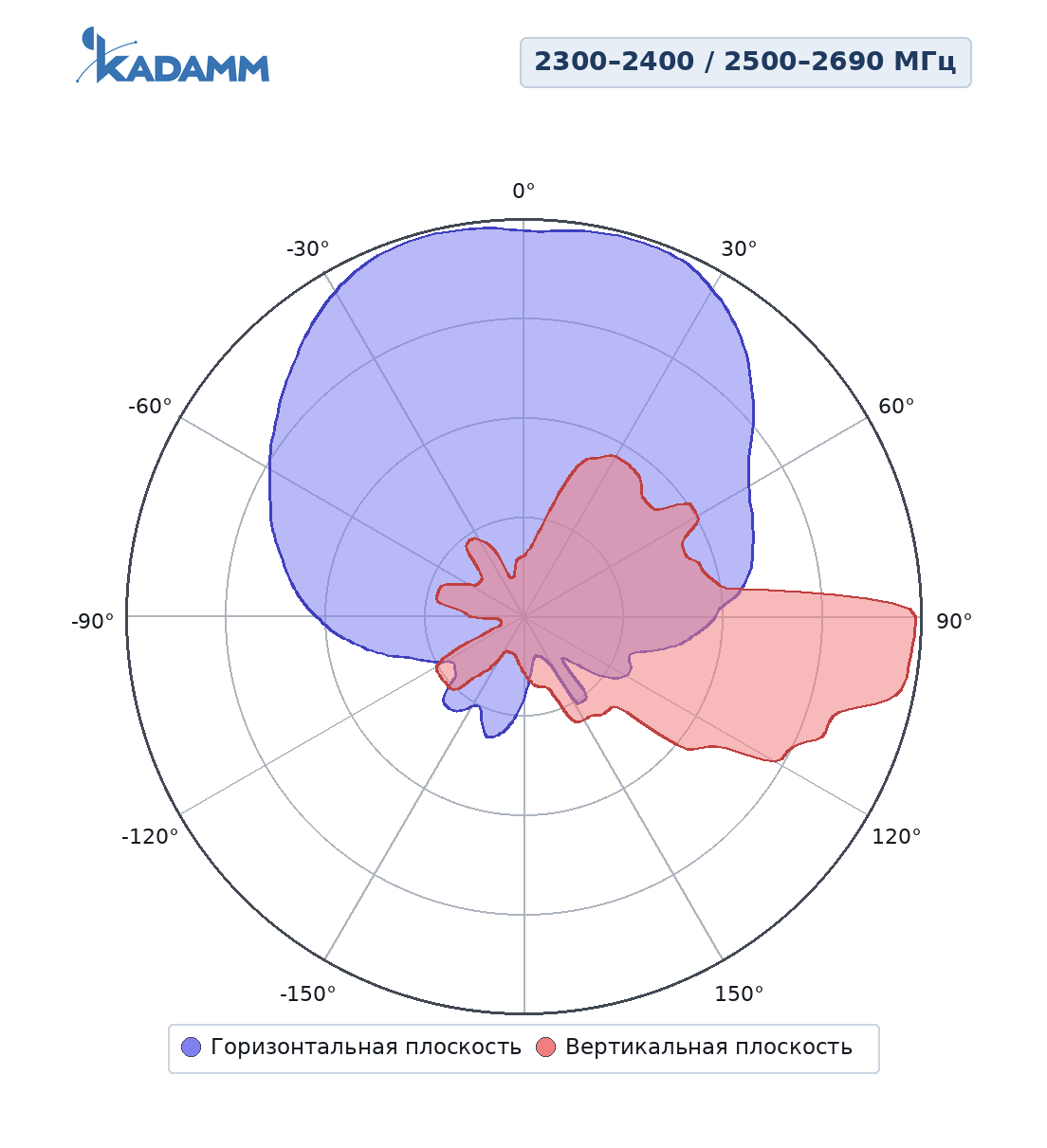

TDD: широковещательный луч (BCH)
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60° | 57° |
| Коэффициент усиления, дБи | ≥15 | ≥15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | ≥25 |
| Подавление верхних боковых лепестков, дБ | ≥14 | ≥14 |
| SPR (±32,5°), % | 72 ± 15 | 72 ± 15 |
| SPR (±60°), % | ≥87 | ≥87 |
| Спад мощности на краях сектора ±60°, дБ | 12 ± 3 | 12 ± 3 |

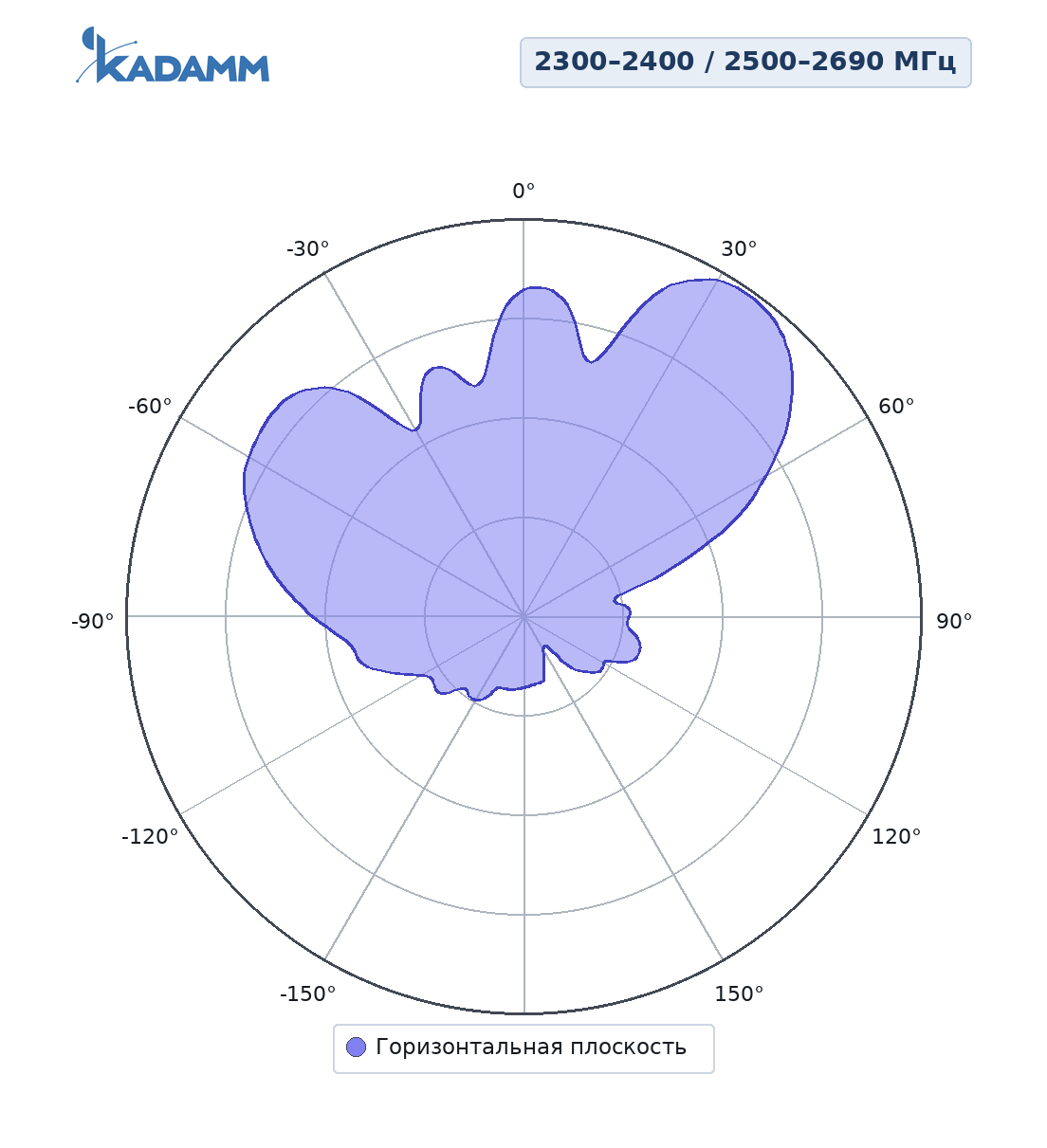

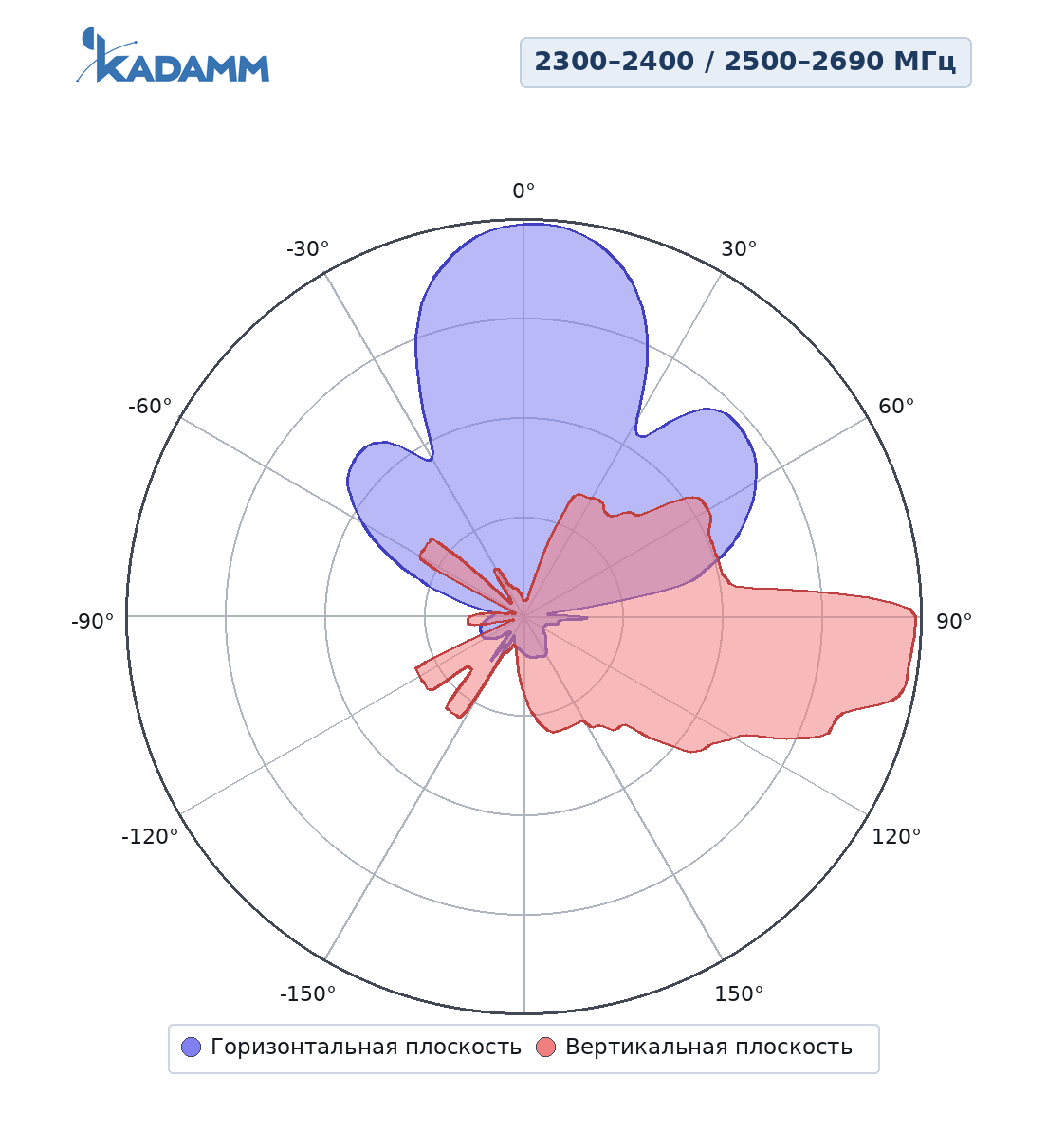

TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | ≥21 | ≥21,5 |
| Ширина луча на 0° по уровню −3 дБ | ≤26° | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 | ≤−12 |
| SPR луча на 0° (осевое), дБ | ≥22 | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | ≥25 |
| Усиление луча на ±60°, дБи | ≥16,5 | ≥16,5 |
| Ширина луча на ±60° по уровню −3 дБ | ≤30° | ≤28° |
| Подавление боковых лепестков луча на ±60°, дБ | ≤0 | ≤0 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1280 × 310 × 128 мм |
| Масса антенны | 16,4 кг |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Сети LTE TDD и 5G NR с радиомодулями 8T8R: адаптивные лучи на абонента поднимают спектральную эффективность и ёмкость сектора (LTE TDD 2300, LTE 2600, LTE TDD 2600).
Антенна КАДАММ APW2327D16, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APW2327D16 | K850232717 | K850233816 | K850233817 | K850252617 | K850253616 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 2300–2400 / 2500–2690 МГц | TDD 2300–2690 МГц | TDD 2300–2690 / 3300–3800 МГц | TDD 2300–2690 / 3300–3800 МГц | TDD 2496–2690 МГц | TDD 2496–2690 / 3400–3600 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 85°/65° | 80°/65° | 90°/90° | 90°/65° | 90° | 100°/65° |
| Коэффициент усиления | 15 дБи | 16 дБи | 15,2 дБи | 16,3 дБи | 16,2 дБи | 15,5 дБи |
| Электрический наклон | 2–12° | 2–12°, RET | 2–12 2–10°, RET | 2–12°, RET | 2–10°, RET | 6°, фикс. |
| Тип | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Многоколонный массив (обычно 4 колонки × 2 поляризации = 8 портов), в котором радиомодуль 8T8R управляет амплитудой и фазой каждого порта. Так формируются широковещательный луч на весь сектор и сервисные лучи, следящие за абонентами. Это основа LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц.
Через калибровочную сеть радиомодуль измеряет разбаланс амплитуд и фаз между портами и компенсирует его. Коэффициент связи калибровочного порта, допуски по амплитуде и фазе нормируются в характеристиках антенны.
Широковещательный луч (BCH) шириной 65° несёт сигналы синхронизации и управления на весь сектор. Сервисные лучи — узкие (около 25–28°) с высоким усилением, их радиомодуль направляет на конкретных абонентов; усиление указано для луча на 0° и на ±30°.
Интерфейс — стандартные разъёмы 4.3-10 или кластерный разъём MQ4/MQ5, управление наклоном по AISG 2.0. Соответствие калибровочных параметров конкретному радиомодулю уточняйте у менеджера.
В одном полотне размещены массив с формированием луча для LTE TDD / 5G NR и классические секторные FDD-массивы (698–960, 1427–2690 МГц) с кросс-поляризацией ±45°. Каждый массив имеет свой наклон и свои порты.
Артикул для заказа: KADAMM APW2327D16. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM APW2327D16 — антенна с формированием диаграммы направленности (beamforming) TDD 2300–2400 / 2500–2690 МГц, 15 дБи от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM APW2327D16 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
