Зеркальные (параболические) антенны радиорелейных линий «точка–точка» с зеркалом 0,9 м: 17 исполнений в диапазонах 5,925–26,5 ГГц, класс 3 ETSI, одна или две поляризации. Усиление 32,5–45,0 дБи, ширина луча 1,0–3,6°. Исполнение выбирается по диапазону радиорелейной станции и числу поляризаций.

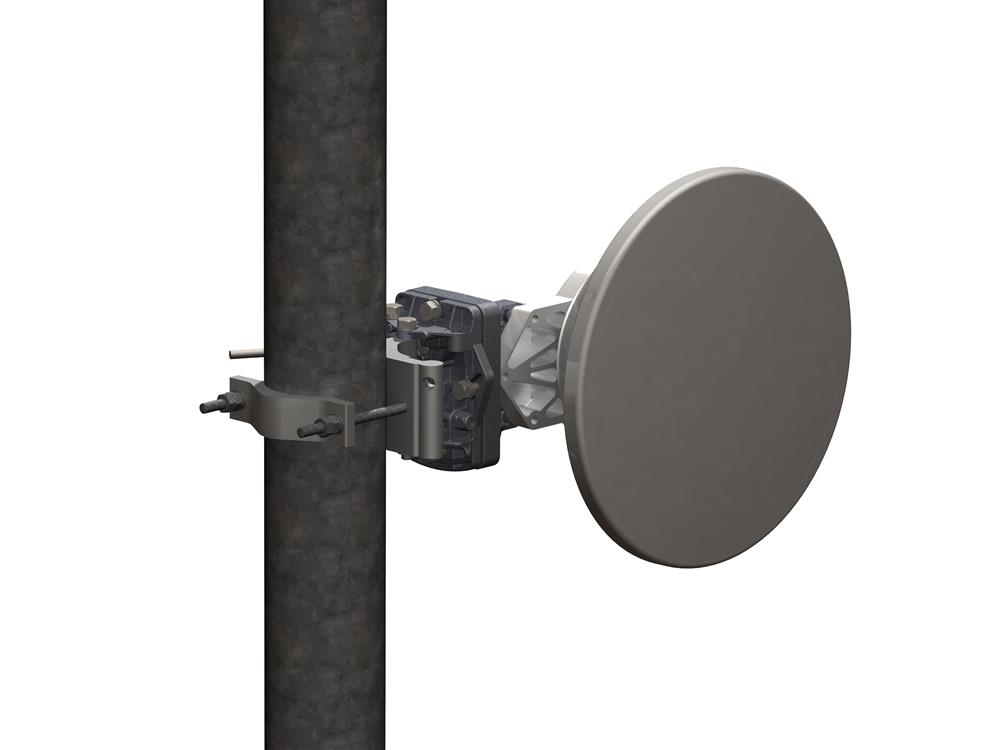

Серия KADAMM MW09 — радиорелейные антенны (антенны РРЛ) с параболическим зеркалом 0,9 м для линий «точка–точка»: протяжённые пролёты в диапазонах 6–26 ГГц. Все исполнения серии имеют одинаковое зеркало, кронштейн и механику; различаются диапазоном частот, числом поляризаций и классом диаграммы направленности по ETSI EN 302 217-4.
Диаметр зеркала определяет усиление и ширину луча: у исполнений серии усиление в середине полосы от 32,5 дБи в нижнем диапазоне до 45,0 дБи в верхнем, ширина диаграммы направленности по уровню −3 дБ от 3,6° до 1,0°. Однополяризационные исполнения имеют один порт, двухполяризационные — два порта (V и H) для двух независимых каналов или XPIC-пары на одном зеркале.
| Артикул | Диапазон, ГГц | Поляризация | Класс ETSI | Усиление низ / сер. / верх, дБи | Ширина луча | XPD, дБ | F/B, дБ | КСВН |
|---|---|---|---|---|---|---|---|---|
| KADAMM MW09U6WS | 5,925–7,125 | одна | 3 | 31,6 / 32,5 / 33,2 | 3,6° | 30 | 59 | 1,3 |
| KADAMM MW09U7WD | 7,125–8,5 | две (V+H) | 3 | 33,6 / 34,4 / 35,1 | 3° | 30 | 60 | 1,3 |
| KADAMM MW09U7WS | 7,125–8,5 | одна | 3 | 34 / 34,8 / 35,5 | 3° | 30 | 60 | 1,3 |
| KADAMM MW09U10WD | 10,125–11,7 | две (V+H) | 3 | 36,5 / 37,2 / 37,8 | 2,1° | 30 | 63 | 1,3 |
| KADAMM MW09U10WS | 10,125–11,7 | одна | 3 | 36,9 / 37,6 / 38,2 | 2,1° | 30 | 63 | 1,3 |
| KADAMM MW09U11D | 10,7–11,7 | две (V+H) | 3 | 37,1 / 37,5 / 37,8 | 2,1° | 30 | 63 | 1,3 |
| KADAMM MW09U11S | 10,7–11,7 | одна | 3 | 37,5 / 37,9 / 38,2 | 2,1° | 30 | 63 | 1,3 |
| KADAMM MW09U13D | 12,75–13,25 | две (V+H) | 3 | 38,6 / 38,8 / 38,9 | 1,8° | 30 | 64 | 1,3 |
| KADAMM MW09U13S | 12,75–13,25 | одна | 3 | 39 / 39,2 / 39,3 | 1,8° | 30 | 64 | 1,3 |
| KADAMM MW09U15D | 14,4–15,35 | две (V+H) | 3 | 39,7 / 39,9 / 40,2 | 1,6° | 30 | 67 | 1,3 |
| KADAMM MW09U15S | 14,4–15,35 | одна | 3 | 40,1 / 40,3 / 40,6 | 1,6° | 30 | 67 | 1,3 |
| KADAMM MW09U18D | 17,7–19,7 | две (V+H) | 3 | 41,2 / 41,7 / 42,2 | 1,2° | 30 | 70 | 1,3 |
| KADAMM MW09U18S | 17,7–19,7 | одна | 3 | 41,8 / 42,3 / 42,8 | 1,2° | 30 | 70 | 1,3 |
| KADAMM MW09U23D | 21,2–23,6 | две (V+H) | 3 | 42,8 / 43,3 / 43,7 | 1° | 30 | 67 | 1,3 |
| KADAMM MW09U23S | 21,2–23,6 | одна | 3 | 43,4 / 43,9 / 44,3 | 1° | 30 | 67 | 1,3 |
| KADAMM MW09U26D | 24,25–26,5 | две (V+H) | 3 | 43,8 / 44,2 / 44,5 | 1° | 30 | 70 | 1,3 |
| KADAMM MW09U26S | 24,25–26,5 | одна | 3 | 44,6 / 45 / 45,3 | 1° | 30 | 70 | 1,3 |
Усиление приведено на нижней, средней и верхней частоте диапазона исполнения. При заказе называйте артикул исполнения из таблицы.
Общие для серии
| Параметр | Значение |
|---|---|
| Тип антенны | зеркальная (параболическая) с обтекателем |
| Диаметр зеркала | 0,9 м |
| Диапазоны исполнений | 5,925–26,5 ГГц |
| Поляризация | одна или две поляризации |
| Класс по ETSI EN 302 217-4 | класс 3 |
| Развязка между портами поляризаций (ISO) | 35 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Регулировка по азимуту | грубо 360°, точно ±15° |
| Регулировка по углу места | грубо ±25°, точно ±15° |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Предельная скорость ветра | 70 м/с |
| Рабочая скорость ветра | 56 м/с |
| Обледенение | 25,4 мм |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 2949 Н |
| Боковая сила при предельном ветре | 1455 Н |
| Крутящий момент при предельном ветре | 1425 Н·м |
| Габариты по монтажному чертежу | A 995 / B 398 / C 518 / D 1500 / E 455 / F 242 мм |
Сначала выберите диапазон — он задаётся радиорелейной станцией и частотным разрешением. Затем число поляризаций: одна для одного канала, две — для удвоения ёмкости или XPIC. Усиление на рабочей частоте подставляется в расчёт энергетики пролёта; расчёт под ваш пролёт можно запросить у менеджера.
Класс по ETSI EN 302 217-4 задаёт огибающую диаграммы направленности: насколько быстро спадает излучение в стороны от главного луча. Чем выше класс, тем лучше подавление боковых лепестков и тем плотнее можно размещать линии на одной площадке без взаимных помех. Класс 4 — для загруженных узлов и городской среды, класс 3 — типовой выбор.
У двухполяризационной два порта — для вертикальной и горизонтальной поляризации; на одном зеркале работают два независимых радиоканала (или XPIC-пара), ёмкость линии удваивается. Развязка между поляризациями (ISO/XPD) нормируется в характеристиках.
Диаметр определяет усиление и ширину луча: 0,3 м даёт около 35 дБи на 23 ГГц, 0,6 м — около 41 дБи. Больший диаметр — длиннее пролёт и выше запас на дождь, но выше ветровая нагрузка и жёстче требования к юстировке (ширина луча 1–3°).
Усиление приводится на нижней, средней и верхней частоте рабочего диапазона: оно растёт с частотой, и для расчёта энергетики пролёта берут значение на рабочей частоте канала.
Кронштейн имеет грубую и точную регулировку по азимуту и углу места (диапазоны указаны в механических характеристиках). Юстировку ведут по уровню принимаемого сигнала на радиомодуле, при узком луче — обязательно с обеих сторон пролёта.
Антенны выпускаются под прямую стыковку с ODU через стандартный волноводный фланец диапазона или с гибким волноводом; тип фланца и совместимость с конкретным радиомодулем уточняйте у менеджера при заказе.
Артикулы для заказа — по таблице исполнений (например, KADAMM MW09U6WS, KADAMM MW09U7WD, KADAMM MW09U7WS). Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
