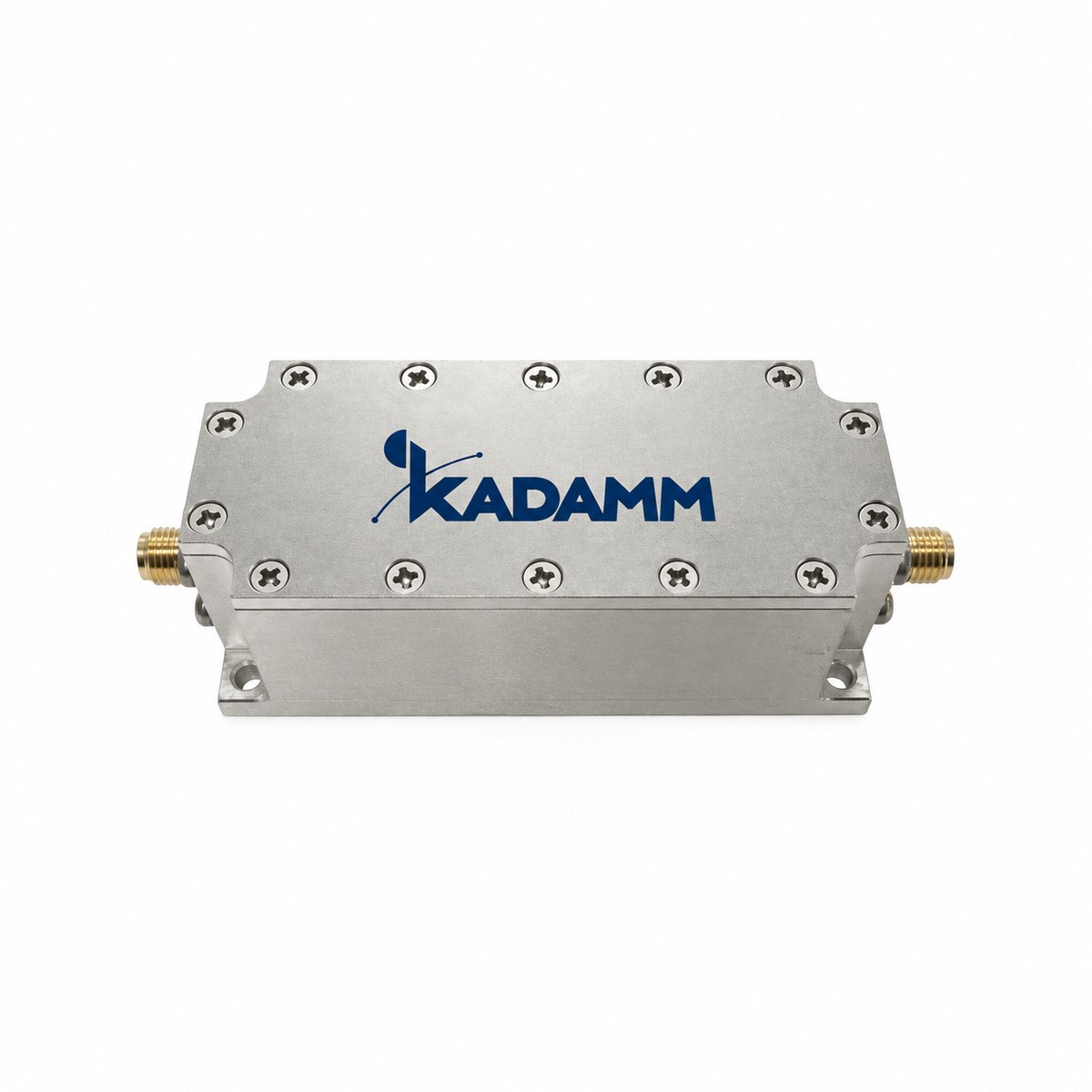

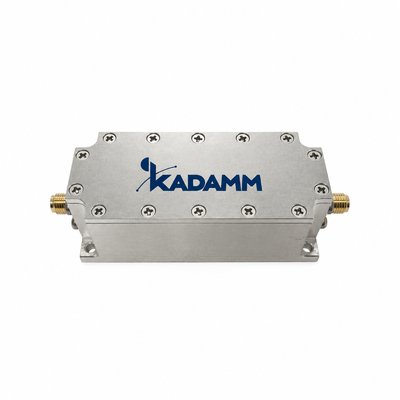

Фильтр нижних частот КАДАММ ФНЧ-360-SMA — 320–360 МГц

Фильтр ослабляет сигналы вне своей полосы, а свою полосу пропускает с небольшим вносимым ослаблением (не более 1,0 дБ). Мешающий сигнал соседней системы, попавший в тракт, ослабляется настолько, что перестаёт перегружать приёмник. Подавление нормируется на заданных частотах — смотрите таблицу характеристик.

Эффект зависит от того, насколько далеко по частоте мешающий сигнал от рабочей полосы: вблизи края подавление меньше. Пришлите частоты своей системы и помехи — проверим, хватит ли этого фильтра. Если помех несколько на разных частотах, фильтры ставят каскадом или берут фильтр с более широкой полосой заграждения.

Для защиты приёмника — на его вход, как можно ближе к приёмнику или репитеру, чтобы мешающий сигнал не успел перегрузить входные каскады. Для ограничения излучения передатчика — на его выход, перед антенной или комбайнером. Фильтр на входе приёмника ставят до малошумящего усилителя, если сигнал помехи может его перегрузить.

Если тракт общий для передачи и приёма, фильтр должен выдерживать мощность передатчика. Вносимое ослабление фильтра закладывают в расчёт линии: на приёме оно немного ухудшает чувствительность, на передаче — уменьшает мощность. После установки фильтра проверяют, что уровень полезного сигнала не упал сильнее расчётного.

Допустимая мощность — 20 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — SMA (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
