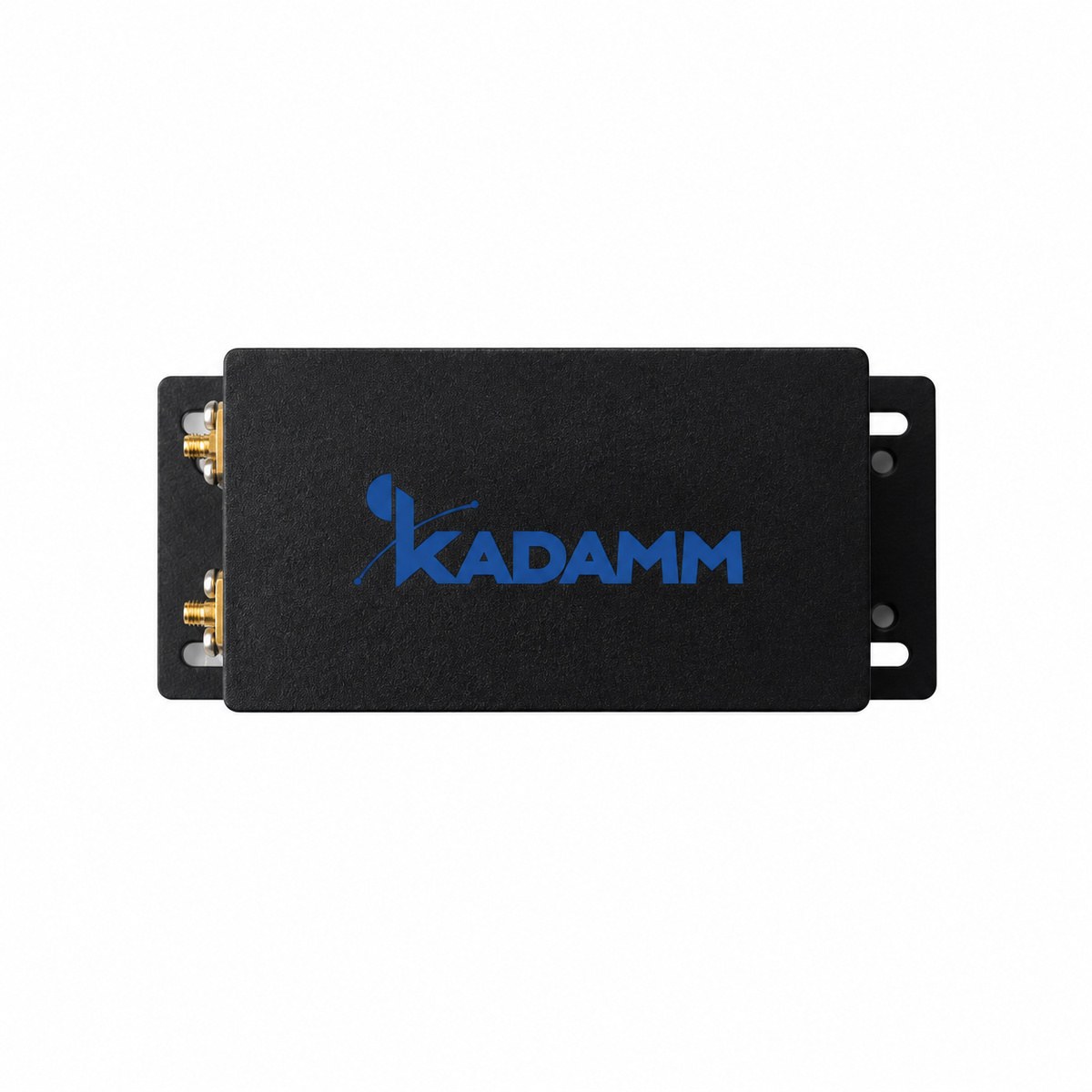

КАДАММ ФП-136/164-SMA — полосовой фильтр: полоса пропускания 136–164 МГц, вносимые потери ≤2,6 дБ, возвратные потери ≥15 дБ, подавление ≥40 дБ на 50–131 МГц и 169–350 МГц. Мощность 20 Вт (максимальная входная), разъёмы розетка SMA. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-136/164-SMA пропускает 136–164 МГц и подавляет сигналы вне рабочей полосы: ≥40 дБ на 50–131 МГц и 169–350 МГц.
Вносимые потери ≤2,6 дБ, неравномерность в полосе ≤1,5 дБ, возвратные потери ≥15 дБ.
Допустимая мощность 20 Вт (максимальная входная). Соединители розетка SMA, волновое сопротивление 50 Ом, рабочая температура −20 … +50 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 136–164 МГц |
| Вносимые потери | ≤2,6 дБ |
| Неравномерность в полосе | ≤1,5 дБ |
| Возвратные потери | ≥15 дБ |
| Заграждение | ≥40 дБ на 50–131 МГц и 169–350 МГц |
| Мощность | 20 Вт (максимальная входная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +50 °C |
| Масса | 0,28 кг |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-136/164-SMA | 136–164 МГц | ≤2,6 дБ | возвратные потери ≥15 дБ | 20 Вт |
КАДАММ ФП-136/164-SMA работает в полосах 136–164 МГц: морская УКВ-связь (156–162 МГц). Полосовой фильтр КАДАММ ФП-136/164-SMA пропускает рабочую полосу и подавляет соседние — заграждение ≥40 дБ на 50–131 МГц и 169–350 МГц.
Комплект КАДАММ ФП-136/164-SMA: полосовой фильтр с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-136/164-SMA — 136–164 МГц: морская УКВ-связь (156–162 МГц).
У КАДАММ ФП-136/164-SMA вносимые потери ≤2,6 дБ, заграждение ≥40 дБ на 50–131 МГц и 169–350 МГц.
У КАДАММ ФП-136/164-SMA мощность 20 Вт (максимальная входная), возвратные потери ≥15 дБ.
У КАДАММ ФП-136/164-SMA разъёмы розетка SMA, масса 0,28 кг, рабочая температура −20 … +50 °C.
У КАДАММ ФП-136/164-SMA: полоса пропускания 136–164 МГц, вносимые потери ≤2,6 дБ, заграждение ≥40 дБ на 50–131 МГц и 169–350 МГц, мощность 20 Вт (максимальная входная). У КАДАММ ФП-153/162-SMA: полоса пропускания 153–162 МГц, вносимые потери ≤1,5 дБ, заграждение ≥30 дБ при отстройке ±25 МГц от центральной частоты, мощность 50 Вт средняя.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 136–164 МГц и ослабляет сигналы соседних систем— ≥40 дБ на 50–131 МГц и 169–350 МГц.
Гарантия на КАДАММ ФП-136/164-SMA — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-136/164-SMA — 136–164 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
