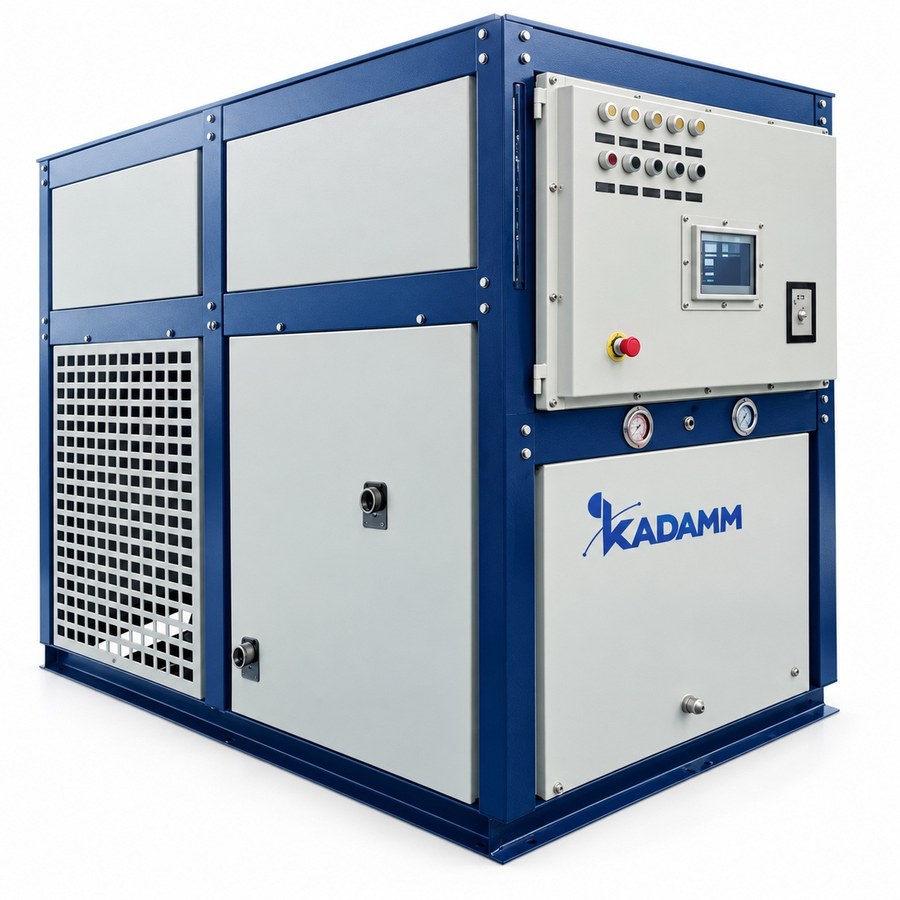

KADAMM ЦТ-К1000 — Криотермостат промышленный 400 л

Для рубашек реакторов на 500–1000 л предназначен KADAMM ЦТ-К1000-40 — промышленный криотермостат, бак которого вмещает 400 л. В термостатирующем ряду KADAMM крупнее машины нет, и только её не отгружают со склада: каждый экземпляр собирают как конфигурацию под заданный реактор и помещение. Теплоноситель работает в интервале −40…+100 °C, холода прибор выдаёт 25 кВт, мощность насоса 2.2 кВт, сеть 380 В. Внутренний контур объёмом 200 л прибор нагревает и захолаживает напрямую, а вторая половина бака, тоже 200 л, служит резервом для заполнения рубашки и трасс. Речь на странице идёт об одном артикуле: что зафиксировано паспортом серии, какие параметры выбирают при проектировании и по каким признакам видно, что задаче нужен он, а не старший из лабораторных криотермостатов.

Единственный артикул: 400 л бака, 200 л в нагреве, 25 кВт холода

Класс машины определяют три величины. Благодаря баку 400 л к прибору можно подсоединить рубашку на десятки литров и трассу длиной в несколько метров: даже когда при прогреве или захолаживании объём теплоносителя ощутимо меняется, всасывающий патрубок насоса не оголяется. 25 кВт холода — цифра из паспорта; у компрессорных машин мощность падает вместе с температурой теплоносителя, так что резерв на отвод тепла экзотермики считают при рабочей температуре процесса, а не на верхней границе интервала. Трёхфазный насосный агрегат на 2.2 кВт подобран под гидравлику рубашки промышленного аппарата: объёмный контур, протяжённая трасса и загустевающий на холоде теплоноситель. От лабораторных криотермостатов, нагревающих до +200 °C, ЦТ-К1000-40 отличается потолком +100 °C: его задача — в основном захолаживать и держать температуру от −40 до +100 °C, а если на таких объёмах рубашку нужно греть выше, это делают отдельным термостатом закрытого контура. Стабильность, подачу и напор насоса, нагревательную мощность, хладагент, размеры и вес задаёт конфигурация, а фиксирует паспорт конкретной поставки — за деталями обращайтесь к менеджеру.

Граница между лабораторным рядом и ЦТ-К1000

Реакторы на 2–300 л обслуживают лабораторные и пилотные криотермостаты KADAMM ЦТ-К; в верхних исполнениях KADAMM ЦТ-К 200–300 л стоит бак 50–80 л, насос 750 Вт с подачей 80 л/мин, нагреватель до 24 кВт. Аппарат на 500 л, а тем более на 1000 л, — уже иной масштаб: продукта в нём от полутонны, в рубашке десятки литров, экзотермическая стадия выделяет киловатты тепла, и если холода не хватает, партия выходит на режим часами. Под такую нагрузку и рассчитана машина с баком 400 л и холодом 25 кВт. В ряду она отвечает за промышленные реакторы с рубашкой на 500–1000 л (их поставляют по проекту, подробности у менеджера). Самые крупные серийные реакторы каталога — нержавеющие KADAMM РЕА-Н до 300 л и стеклянные KADAMM РЕА-Р 150–200 л; ЦТ-К1000-40 для них избыточен.

Что выбирают при проектировании заказной конфигурации

В заказе задают то, что у лабораторных приборов предопределено серией. Во-первых, гидравлику: подачу и напор насоса считают по объёму и сопротивлению данной рубашки, по сечению и протяжённости трассы, по высоте штуцеров аппарата. Во-вторых, нагревательную мощность: если процессу нужны лишь холод и поддержание температуры, нагреватель ставят минимальный, только для компенсации, а для циклов нагрев–охлаждение его выбирают по нужной скорости разогрева контура 200 л вместе с рубашкой. В-третьих, отвод тепла от конденсатора холодильной машины: при холоде 25 кВт тепла в помещение выделяется ещё больше, поэтому на производстве чаще берут конденсатор с водяным охлаждением от оборотной воды. В-четвёртых, управление: выносной датчик PT100 в аппарате, PLC-модуль с многоступенчатыми программами и USB для записи журнала партии, выход сигналов в АСУ ТП участка. В-пятых, исполнение по зоне: когда в реакторе 500–1000 л перерабатывают ЛВЖ, взрывозащиту и её маркировку определяет проект, а подтверждает паспорт поставки. Для запроса укажите объём и материал аппарата, объём рубашки и штуцеры, рабочую температуру и тепловыделение, теплоноситель, помещение и параметры сети.

Требования к помещению, сети и вентиляции при 25 кВт холода

Это напольная установка на трёхфазную сеть 380 В: компрессоры, насос 2.2 кВт и нагреватель запитывают от выделенной линии, автомат и сечение кабеля берут из паспорта конфигурации. Конденсатор отдаёт тепла столько же, сколько машина производит холода, плюс мощность компрессоров, — значит, с воздушным конденсатором в помещении нужна приточно-вытяжная вентиляция, а с водяным понадобится оборотная вода. Агрегат устанавливают на ровном полу возле реактора, оставив подход к баку, насосу и конденсатору для обслуживания. Трассу до рубашки обязательно теплоизолируют: голая стальная труба при −40 °C обрастает инеем и теряет холод в воздух. Теплоносителя потребуется на 400 л бака, рубашку и трубопровод, поэтому среду выбирают заранее: залить 500 л контура силиконовым маслом — заметные затраты, тогда как многим процессам хватает водно-гликолевой смеси до −30 °C.

Подбор для реакторов 500–1000 л и случаи, когда хватит прибора поменьше

На промышленном объёме принцип KADAMM прежний: насос и бак выбирают по гидравлике и объёму рубашки, глубину холода — по нужной температуре среды плюс не менее 10 °C запаса, а холодопроизводительность — по тепловыделению при рабочей температуре, не при +20 °C. Целевой вариант для аппарата 500–1000 л, где среда охлаждается до −30 °C, — ЦТ-К1000-40. Для реактора на 300 л и меньше подойдёт KADAMM ЦТ-К 200–300 лс баком 50–80 л, глубинами −40 и −80 °C, нагревом до +200 °C и четырьмя Ex-исполнениями с PLC. Когда большому реактору требуется лишь нагрев рубашки до +200 °C, задачу решает термостат закрытого контура KADAMM ЦТ-НЗ : самый крупный из серийных, ЦТ-НЗ200, рассчитан на аппарат 200 л, а старшие делают по проекту. Если же рубашке или теплообменнику нужен только холод, без нагрева, присмотритесь к криостатам KADAMM ЦТ-О100 — бак 100 л, глубины до −120 °C. При сомнениях присылайте описание задачи: промышленный криотермостат подбирают всегда в связке с реактором и обвязкой.

Для реактора термостат выбирают по объёму рубашки, для испарителя — по объёму колбы, см. лабораторные реакторы, реакторы из нержавеющей стали, роторные испарители. На шаге «Комплект» их конфигураторов термостат уже предусмотрен.

KADAMM ЦТ-К1000-40 — промышленный криотермостат, который поставляется как электрооборудование для производства. Он выпускается в рамках системы менеджмента качества ISO 9001, имеет маркировку CE, а его соответствие техническим регламентам ЕАЭС подтверждено: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». В комплект документов входят декларация соответствия, паспорт конфигурации и руководство по эксплуатации на русском языке.

Базовая конфигурация взрывозащиты не имеет, поэтому прибор монтируют за пределами взрывоопасной зоны. Когда на реакторе 500–1000 л идёт работа с ЛВЖ, вопрос о взрывозащищённом исполнении решает проект с учётом ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а его применимость, маркировку и документы фиксирует паспорт конкретной поставки. Холодильный контур герметичен, компрессоры защищены от перегрева и превышения давления, а при выходе температуры за верхнюю границу нагреватель отключается.

• Электрическая часть — трёхфазная сеть 380 В; насос 2.2 кВт, компрессоры и нагреватель подключаются к выделенной линии через автомат, заземление и сечение жил выбираются по паспорту конфигурации.
• Защита от горячего и холодного — в контуре от 400 л циркулирует теплоноситель −40…+100 °C, поэтому трубопровод изолирован, бак работает под закрытой крышкой, а заливка и слив ведутся с защитой персонала.
• Холодильный агрегат — контур хладагента замкнут; сработают защиты по питанию, давлению и перегреву компрессоров; конденсатор по конфигурации может охлаждаться оборотной водой.
• Механика и монтаж — агрегат ставится на ровный пол; трубопровод к рубашке крепится с компенсаторами теплового расширения; проект предусматривает подход для обслуживания с любой стороны.
• Комплект документов — декларация соответствия ТР ТС, руководство по эксплуатации и паспорт конфигурации; по запросу — протоколы испытаний и бумаги по взрывозащите.

Уточняйте у менеджера: стабильность, напор и подача насоса, нагревательная мощность, вид и масса заправки хладагента, масса и габариты зависят от конфигурации и указываются в паспорте каждой поставки.

Пуск промышленного криотермостата нельзя рассматривать отдельно от проекта участка. Ещё до поставки по опросному листу готовят помещение, питающую линию, систему отвода тепла и трассу к реактору. Рекомендуемая последовательность работ:

Обслуживание в процессе эксплуатации

• Теплоноситель — проверяют уровень, а также плотность гликолевой смеси или состояние масла; меняют по регламенту; при переходе на другой тип среды контур промывают.
• Конденсатор — воздушный по графику очищают от пыли, у водяного следят за температурой и расходом оборотной воды.
• Трасса и арматура — проверяют состояние изоляции, компенсаторов и запорной арматуры; иней на участках без изоляции убирают.
• Компрессоры и насос — следят за шумом и током, проверяют срабатывание защит по давлению; насос в смазке не нуждается, холодильную машину обслуживают по руководству.
• Программы и журнал — журнал партий выгружают по USB, программы PLC копируют в резерв, калибровку PT100 подтверждают по графику предприятия.
