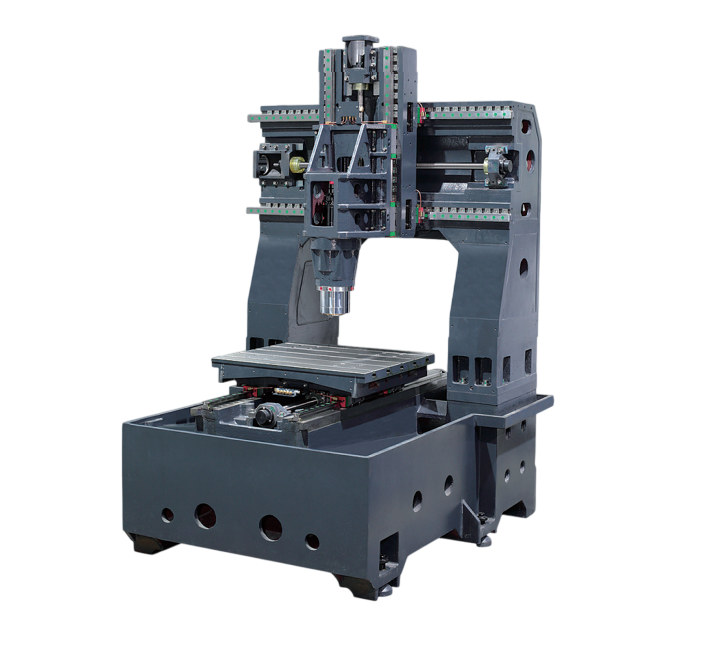

KADAMM EG-60/70A Гравировально-фрезерный центр

KADAMM EG-60/70A — гравировально-фрезерный станок с ЧПУ

KADAMM EG-60/70A — это современный гравировально-фрезерный центр высокой точности, предназначенный для обработки деталей из металлов и композитных материалов. Модель входит в серию EG и отличается компактными габаритами, высокой динамикой, стабильностью и точностью при выполнении сложных операций. Станок оснащён моторизованным шпинделем мощностью 7,5 кВт с конусом ER32, который обеспечивает скорость вращения до 24 000 об/мин, что позволяет выполнять фрезерование, сверление, гравировку и финишную обработку с микронной точностью.
EG-60/70A применяется в производстве пресс-форм, штампов, медных электродов, часовых деталей, корпусов микросхем, ювелирных изделий, а также при серийной и мелкосерийной обработке компонентов с высокой степенью точности.

Конструктивные особенности
• Прочная литая конструкция обеспечивает устойчивость к вибрациям и минимальные деформации при нагрузках.
• Используются линейные направляющие по всем осям, что обеспечивает плавное перемещение и высокую жёсткость.
• Высокоскоростной шпиндель ER32 рассчитан на длительную работу при высоких оборотах, сохраняя точность центровки.
• Система управления Siemens 828D поддерживает функции 3D-фрезерования и прецизионной гравировки.
• Широкое основание и компактный портал позволяют рационально использовать рабочее пространство при сохранении высокой производительности.
• Эргономичная кабина с прозрачными дверцами обеспечивает хорошую видимость и защиту оператора.

Технические характеристики
• Ход по осям X/Y/Z: 700 × 600 × 300 мм
• Расстояние шпиндель–стол: 82–332 мм
• Размер стола: 700 × 600 мм
• Максимальная нагрузка на стол: 400 кг
• Пазы (количество × размер × шаг): 5 × 14 × 125 мм
• Тип шпинделя: ER32
• Скорость вращения шпинделя: 24 000 об/мин
• Привод: моторизованный шпиндель
• Быстрое перемещение по осям X/Y/Z: 15/15/12 м/мин
• Максимальная скорость резания: 12 м/мин
• Тип смены инструмента (ATC): боковой магазин
• Мощность шпинделя: 7,5 кВт
• Сервоприводы осей X/Y/Z: 0,85/0,85/1,3 кВт
• Точность позиционирования: ±0,006 мм
• Повторяемость: ±0,005 мм
• Мощность подключения: 12 кВА
• Давление воздуха: 6–8 кг/см²
• Габариты: 2100 × 2500 × 2550 мм
• Масса: 3,8 т

Стандартная комплектация
• Шпиндель ER32 24 000 об/мин
• Поддон для сбора охлаждающей жидкости
• Система смазки по трём осям (8 см³/8 ч)
• Программное обеспечение DNC и LAN-кабель (20 м)
• Сенсорный экран управления Siemens
• Ручное колесо (MPG) для точного позиционирования
• Трансформатор 380/220 В
• LED-подсветка рабочей зоны
• Система охлаждения шпинделя (чиллер)
• Комплект для нивелирования и установки
• Пыле- и влагозащищённая кабина IP65
• Полное защитное ограждение рабочей зоны
• Теплообменник шкафа управления

Дополнительные опции
• Альтернативный шпиндель BT30 с 27 000 об/мин
• Зонтичный или полуокружной магазин инструментов (ATC)
• Система подачи масла к инструменту
• Система охлаждения инструмента под давлением
• Расширенная подсветка рабочей зоны

Области применения
Станок KADAMM EG-60/70A используется в различных отраслях:
• производство пресс-форм и штампов;
• обработка графита и меди для изготовления электродов;
• гравировка и фрезерование мелких металлических деталей;
• создание ювелирных и часовых компонентов;
• обработка алюминиевых и стальных заготовок при серийном производстве.

Преимущества
• Высокая точность позиционирования и повторяемости
• Компактный размер при сохранении прочности и устойчивости
• Простота обслуживания и доступ к основным узлам
• Энергоэффективность и минимальные вибрации
• Совместимость с современными системами CAD/CAM
• Официальная поддержка и гарантия производителя

KADAMM EG-60/70A — это надёжный и производительный гравировально-фрезерный центр, разработанный для высокоточной обработки деталей сложной геометрии. Он сочетает в себе жёсткость конструкции, скорость шпинделя и точность позиционирования, что делает его универсальным решением для инструментальных и производственных предприятий, где требуется точность и стабильность.
