KADAMM EG-60/70B Гравировально-фрезерный станок

KADAMM EG-60/70B — гравировально-фрезерный станок с ЧПУ KADAMM EG-60/70B — это высокоточный гравировально-фрезерный центр с числовым программным управлением, предназначенный для обработки металлических, композитных и неметаллических материалов. Станок является усовершенствованной моделью серии EG и отличается увеличенной зоной перемещения шпинделя, что обеспечивает большую гибкость при работе с заготовками разного размера. Оборудование сочетает высокую скорость, стабильность и микронную точность, что делает его отличным решением для инструментального, ювелирного и машиностроительного производства.
Шпиндель с мощностью 7,5 кВт и конусом ER32 развивает скорость до 24 000 об/мин, обеспечивая идеальное качество фрезерования, сверления, гравировки и тонкой чистовой обработки. Высокая жесткость конструкции и качественные линейные направляющие позволяют достигать высокой производительности при сохранении точности даже при длительных циклах.

Конструктивные особенности
• Прочная литая станина с многослойной коробчатой структурой обеспечивает минимальные вибрации и стабильность при высокой скорости обработки.
• Моторизованный шпиндель с воздушным охлаждением и высокой скоростью вращения обеспечивает превосходное качество поверхности и долговечность.
• Направляющие качения по всем осям (X/Y/Z) повышают жёсткость и обеспечивают плавное, точное движение каретки.
• Увеличенное расстояние между шпинделем и столом (217–517 мм) позволяет работать с более крупными деталями.
• Система управления Siemens 828D гарантирует высокую точность и удобство программирования, а также совместимость с CAD/CAM-системами.

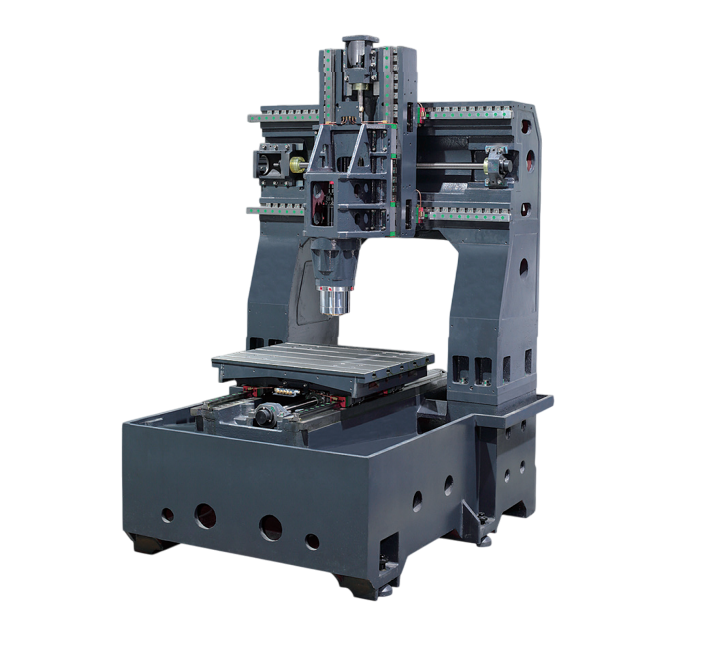

• Литая конструкция основания и портала с треугольным ребром жёсткости обеспечивает минимальные отклонения при динамической обработке.
• Эргономичная кабина с прозрачными дверцами, удобным доступом и встроенным светодиодным освещением.

Технические характеристики
• Ход по осям X/Y/Z: 700 × 600 × 300 мм
• Расстояние шпиндель–стол: 217–517 мм
• Размер стола: 700 × 600 мм
• Максимальная нагрузка на стол: 400 кг
• Пазы (количество × размер × шаг): 5 × 14 × 125 мм
• Тип шпинделя: ER32
• Скорость вращения шпинделя: 24 000 об/мин
• Привод шпинделя: моторизованный
• Быстрое перемещение по осям X/Y/Z: 15/15/12 м/мин
• Максимальная скорость резания: 12 м/мин
• Тип смены инструмента (ATC): боковой магазин
• Мощность шпинделя: 7,5 кВт
• Сервоприводы X/Y/Z: 0,85/0,85/1,3 кВт
• Точность позиционирования: ±0,006 мм
• Повторяемость: ±0,005 мм
• Электропитание: 12 кВА
• Давление воздуха: 6–8 кг/см²
• Габариты: 2100 × 2500 × 2550 мм
• Масса: 3,8 т

Стандартная комплектация
• Высокоскоростной шпиндель ER32 (24 000 об/мин)
• Поддон для охлаждающей жидкости
• Система смазки трёх осей (8 см³/8 ч)
• Программное обеспечение DNC и LAN-кабель (20 м)
• Сенсорный экран управления Siemens
• Ручное устройство позиционирования MPG
• Трансформатор 380/220 В
• LED-подсветка рабочей зоны
• Система охлаждения шпинделя (чиллер)
• Комплект для нивелирования и установки
• Пыле- и влагозащищённый корпус IP65
• Полное защитное ограждение
• Теплообменник шкафа управления

Дополнительные опции
• Шпиндель BT30 (27 000 об/мин)
• Зонтичный или полуокружной магазин инструментов (ATC)
• Система подачи масла к инструменту
• Система охлаждения под давлением
• Расширенная подсветка рабочей зоны
• Система удаления стружки и туманоотвод

Области применения
Станок KADAMM EG-60/70B используется в:
• производстве пресс-форм и штампов;
• изготовлении медных и графитовых электродов;
• гравировке и фрезеровании сложных контуров;
• производстве корпусов для микросхем и электроники;
• ювелирной и часовой промышленности;
• серийной обработке алюминиевых и стальных деталей.

Преимущества
• Высокая жёсткость и стабильность конструкции при интенсивной обработке.
• Превосходная динамика и точность позиционирования.
• Компактный размер при большой рабочей зоне.
• Совместимость с современными CAD/CAM системами.
• Минимальные вибрации и тепловое расширение.
• Простота в эксплуатации и обслуживании.

KADAMM EG-60/70B — это универсальный и надёжный станок с ЧПУ, разработанный для высокоточной фрезерной и гравировальной обработки. Благодаря мощному шпинделю, устойчивой конструкции и продуманной системе управления, модель сочетает скорость, стабильность и долговечность. Этот станок оптимален для предприятий, которым требуется точная и повторяемая обработка сложных деталей в условиях серийного производства. EG — Гравировально-фрезерные станки (ENGRAVING MILLING MACHINE)
