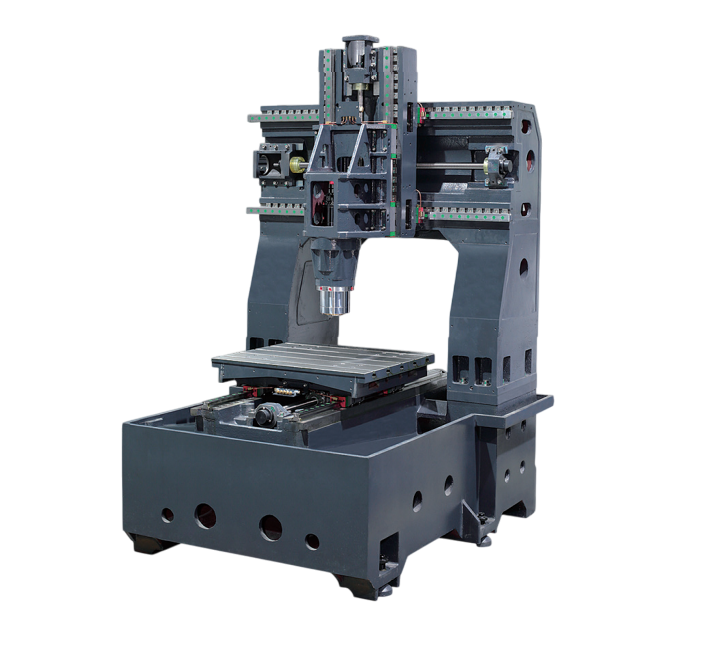

KADAMM EG-80/120 Гравировально-фрезерный центр

KADAMM EG-80/120 — гравировально-фрезерный центр с числовым программным управлением, предназначенный для высокоточной обработки крупных и средних деталей из металлов, композитов, алюминиевых сплавов и графита. Модель EG-80/120 — флагман серии EG, отличающаяся увеличенной рабочей зоной, усиленной конструкцией и высокой производительностью. Она предназначена для предприятий, где требуется сочетание высокой скорости обработки, стабильности и точности в длительных производственных циклах.
Благодаря моторизованному шпинделю BT40 мощностью 11 кВт и скорости вращения до 18 000 об/мин, станок обеспечивает качественную обработку даже твёрдых и вязких материалов. Жёсткая литая станина, широкие направляющие и усиленная порталная структура гарантируют устойчивость к вибрациям и минимальные тепловые деформации. Это делает EG-80/120 идеальным решением для инструментального, машиностроительного и формообразующего производства.

Конструктивные особенности
• Прочная станина коробчатого типа с утолщёнными рёбрами жёсткости обеспечивает максимальную устойчивость и точность при работе.
• Расширенная рабочая зона позволяет обрабатывать крупногабаритные детали или несколько заготовок одновременно.
• Линейные направляющие качения на оси Z и усиленные ШВП с высоким классом точности обеспечивают плавное и стабильное движение.
• Высокопроизводительный шпиндель BT40 рассчитан на длительную работу на больших оборотах, обеспечивая чистую поверхность и точное позиционирование.
• Система управления Siemens 828D с интуитивным интерфейсом и функцией 3D-гравировки.
• Усовершенствованная система охлаждения и термостабилизации предотвращает перегрев шпинделя и винтовых пар.
• Оптимизированная конструкция портала с шириной 810 мм повышает жёсткость при обработке на высоких подачах.
• Эффективная система удаления стружки и охлаждающей жидкости.

Технические характеристики
• Ход по осям X/Y/Z: 1200 × 800 × 380 мм
• Расстояние шпиндель–стол: 125–505 мм
• Ширина портала: 810 мм
• Размер стола: 1200 × 800 мм
• Максимальная нагрузка на стол: 400 кг
• Пазы (количество × размер × шаг): 7 × 18 × 100 мм
• Тип шпинделя: BT40
• Скорость вращения шпинделя: 18 000 об/мин
• Привод шпинделя: моторизованный
• Быстрое перемещение X/Y/Z: 12/12/12 м/мин
• Максимальная скорость резания: 12 м/мин
• Тип смены инструмента: боковой магазин (ATC)
• Мощность шпинделя: 11 кВт
• Сервоприводы X/Y/Z: 1,3/1,3/1,8 кВт
• Точность позиционирования: ±0,006 мм
• Повторяемость: ±0,005 мм
• Электропитание: 15 кВА
• Давление воздуха: 6–8 кг/см²
• Габариты: 2554 × 2741 × 2560 мм
• Масса: 6,8 т

Стандартная комплектация
• Шпиндель BT40 18 000 об/мин
• Боковой магазин инструментов (ATC)
• Автоматическая система смазки по трём осям
• Сенсорная панель управления Siemens 828D
• Программное обеспечение DNC и LAN-кабель (20 м)
• Ручное колесо управления (MPG)
• LED-подсветка рабочей зоны
• Система охлаждения шпинделя (чиллер)
• Поддон для охлаждающей жидкости и система удаления стружки
• Комплект для нивелирования и установки
• Защитное ограждение рабочей зоны с классом IP65
• Теплообменник шкафа управления

Дополнительные опции
• Зонтичный магазин инструментов ATC
• Система подачи масла к инструменту
• Система охлаждения инструмента под давлением
• Автоматический туманоотвод и система фильтрации воздуха
• Датчик длины инструмента и система компенсации износа
• Расширенная подсветка и видеонаблюдение рабочей зоны

Области применения
KADAMM EG-80/120 используется в:
• производстве пресс-форм и штампов для литья и пластика;
• изготовлении графитовых и медных электродов для EDM-обработки;
• производстве корпусов и компонентов для электроники;
• обработке деталей в авиакосмической, автомобильной и приборостроительной отраслях;
• фрезеровании алюминиевых, стальных и композитных деталей;
• изготовлении крупногабаритных матриц и форм.

Преимущества
• Увеличенная рабочая зона и высокая мощность шпинделя
• Превосходная точность позиционирования (±0,006 мм)
• Устойчивая конструкция, рассчитанная на большие нагрузки
• Высокая скорость и стабильность обработки
• Совместимость с CAD/CAM системами
• Простое обслуживание и эргономичный доступ ко всем узлам
• Энергоэффективность и долговечность оборудования
• Официальная гарантия и техническая поддержка производителя

KADAMM EG-80/120 — это универсальный высокоскоростной гравировально-фрезерный центр нового поколения, разработанный для точной и надёжной обработки крупных деталей. Модель сочетает в себе жёсткость конструкции, мощность, динамику и точность, обеспечивая превосходное качество обработки. Этот станок оптимален для предприятий, где важна точность, стабильность и долговечность оборудования, используемого в серийном производстве.
EG — Гравировально-фрезерные станки (ENGRAVING MILLING MACHINE)
Станки серии KADAMM EG представляют собой современные высокоточные гравировально-фрезерные центры, предназначенные для точной механической обработки различных материалов: стали, меди, алюминия, графита, стекла и других твёрдых или хрупких материалов. Оборудование используется в производстве пресс-форм, электродов, обувных форм, компонентов для часовой промышленности, а также в серийном и мелкосерийном производстве высокоточных деталей.
Обзор продукции
• Оснащены высокоскоростным шпинделем BT30/7,5 кВт, обеспечивающим мощное усилие резания и высокую точность.
• Предназначены для высокоточной обработки различных материалов: стали, меди, алюминия, графита, стекла.
• Широко применяются при производстве прецизионных форм, медных электродов, обувных пресс-форм, часовых компонентов и серийных партий деталей.
EG-870 — Оптико-механические характеристики
• Шпиндельный узел (патент): Ступенчатая конструкция с моторизованным шпинделем, фланцевое крепление.
• Рабочий стол: Размер 800×700 мм, конструкция с интегрированной шарико-винтовой парой.
• Энкодеры: Heidenhain/Accur – высокая точность позиционирования (±5 мкм).
• Широкое основание: Многослойная коробчатая конструкция, эффективное удаление стружки.
• Портальная балка: Треугольное ребро жёсткости (уникальная конструкция), высокая динамическая и статическая жёсткость.
• Премиальная комплектация: Автоматическая смена инструмента (ATC), графитозащитные кожухи, лазерный датчик инструмента, коллектор стружки.
• Стабильность точности: Система замкнутых контуров с компенсацией теплового дрейфа винтов.
• Система управления: Контроллер Siemens 828D.
Технические характеристики (Specs & Parameters)
| Параметр | Ед. изм. | EG-760A | EG-760B | EG-70/80A | EG-70/80C | EG-80/120 |
| --------------------------------- | -------- | ----------------------- | ----------------------- | ----------------------------- | ----------------------------- | ----------------------------- |
| **Ход по осям X/Y/Z** | мм | 700/600/300 | 700/600/300 | 800/700/380 | 800/700/450 | 1200/800/380 |
| **Расстояние шпиндель–стол** | мм | 82–332 | 217–517 | 70–370 | 170–620 | 125–505 |
| **Тип направляющих** | — | — | — | Линейные направляющие (ось Z) | Линейные направляющие (ось Z) | Линейные направляющие (ось Z) |
| **Ширина портала** | мм | 760 | 760 | 810 | 810 | 810 |
| **Размеры стола (Д×Ш)** | мм | 700×600 | 700×600 | 800×700 | 800×700 | 1200×800 |
| **Макс. нагрузка на стол** | кг | 400 | 400 | 400 | 400 | 400 |
| **Пазы (кол-во×размер×шаг)** | мм | 5×14×125 | 5×14×125 | 5×16×125 | 5×16×125 | 7×18×100 |
| **Конус шпинделя** | тип | ER32 | ER32 | BT30 | ER32 | BT40 |
| **Скорость вращения шпинделя** | об/мин | 24000 | 24000 | 27000 | 18000 | 18000 |
| **Привод** | — | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель |
| **Быстрые перемещения X/Y/Z** | м/мин | 15/15/12 | 15/15/12 | 12/12/12 | 12/12/12 | 12/12/12 |
| **Макс. скорость резания** | м/мин | 12 | 12 | 12 | 12 | 12 |
| **Тип смены инструмента (ATC)** | — | Боковой магазин | Боковой магазин | Боковой магазин | Боковой магазин | Боковой магазин |
| **Мощность шпинделя** | кВт | 7.5 | 7.5 | 7.5 | 11 | 11 |
| **Приводы по осям X/Y/Z** | кВт | 0.85/0.85/1.3 | 0.85/0.85/1.3 | 1.3/1.3/1.8 | 1.3/1.3/1.8 | 1.3/1.3/1.8 |
| **Точность позиционирования (±)** | мм | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| **Повторяемость (±)** | мм | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| **Мощность** | кВА | 12 | 12 | 12 | 15 | 15 |
| **Давление воздуха** | кг/см² | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 |
| **Габариты (Д×Ш×В)** | мм | 2100×2500×2550 | 2100×2500×2550 | 2100×2700×2550 | 2100×2700×2550 | 2554×2741×2560 |
| **Вес** | т | 3.8 | 3.8 | 4.5 | 4.5 | 6.8 |


(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)
