KADAMM EG-70/80C Гравировально-фрезерный центр

KADAMM EG-70/80C — гравировально-фрезерный центр с ЧПУ

KADAMM EG-70/80C — это современный гравировально-фрезерный центр с числовым программным управлением, предназначенный для высокоточной обработки металлических и неметаллических материалов. Модель является усовершенствованной версией серии EG с увеличенным ходом по оси Z, что позволяет работать с более крупными и высокими заготовками. Благодаря сочетанию высокой скорости, стабильности и микронной точности, станок идеально подходит для промышленного производства, изготовления пресс-форм, штампов и деталей с повышенными требованиями к точности поверхности.
Высокоскоростной шпиндель BT30 мощностью 11 кВт и скоростью вращения до 18 000 об/мин обеспечивает эффективную обработку различных материалов — от стали и алюминия до меди и графита. Система управления Siemens 828D и современная кинематика обеспечивают точное и стабильное выполнение операций даже при сложных траекториях.

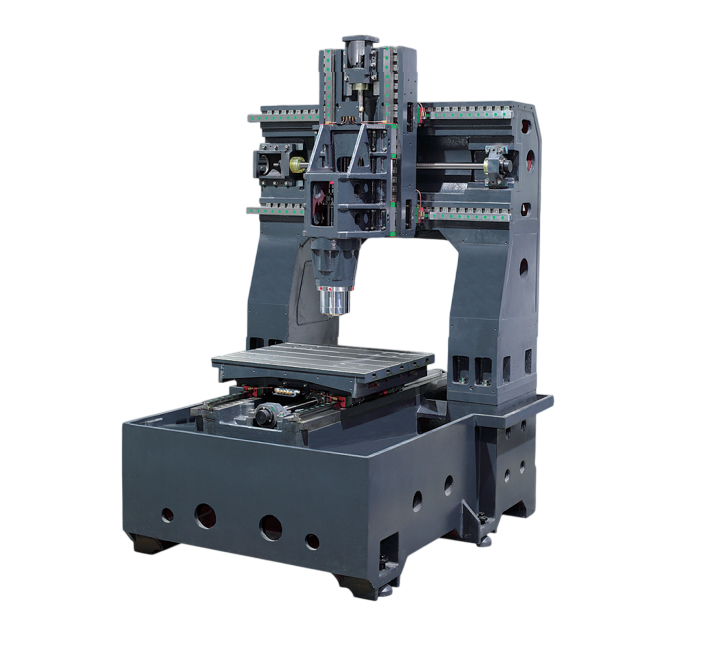

Конструктивные особенности
• Прочная литая станина с ребрами жёсткости исключает вибрации и обеспечивает долговременную стабильность точности.
• Увеличенный ход по оси Z (450 мм) расширяет диапазон обрабатываемых деталей.
• Применяются линейные направляющие качения по всем осям, что снижает трение и повышает плавность перемещений.
• Высокоточный моторизованный шпиндель BT30 рассчитан на длительную работу при больших скоростях.
• Система управления Siemens 828D поддерживает 3D-гравировку, фрезерование сложных поверхностей и автоматическую коррекцию инструмента.
• Портальная конструкция с треугольным усилением обеспечивает динамическую жёсткость и устойчивость при ускорениях.
• Оптимизированная система охлаждения и чиллер предотвращают перегрев шпинделя и направляющих.
• Расширенный зазор между шпинделем и столом (170–620 мм) позволяет работать с высокими заготовками и приспособлениями.

Технические характеристики
• Ход по осям X/Y/Z: 800 × 700 × 450 мм
• Расстояние шпиндель–стол: 170–620 мм
• Ширина портала: 810 мм
• Размер стола: 800 × 700 мм
• Максимальная нагрузка на стол: 400 кг
• Пазы (количество × размер × шаг): 5 × 16 × 125 мм
• Тип шпинделя: BT30
• Скорость вращения шпинделя: 18 000 об/мин
• Привод шпинделя: моторизованный
• Быстрое перемещение X/Y/Z: 12/12/12 м/мин
• Максимальная скорость резания: 12 м/мин
• Тип смены инструмента: боковой магазин (ATC)
• Мощность шпинделя: 11 кВт
• Сервоприводы X/Y/Z: 1,3/1,3/1,8 кВт
• Точность позиционирования: ±0,006 мм
• Повторяемость: ±0,005 мм
• Питание: 15 кВА
• Давление воздуха: 6–8 кг/см²
• Габариты: 2100 × 2700 × 2550 мм
• Масса: 4,5 т

Стандартная комплектация
• Шпиндель BT30 18 000 об/мин
• Боковой магазин инструмента (ATC)
• Автоматическая система смазки по трём осям (8 см³/8 ч)
• Программное обеспечение DNC и LAN-кабель (20 м)
• Сенсорная панель управления Siemens 828D
• Ручное устройство позиционирования (MPG)
• LED-подсветка рабочей зоны
• Система охлаждения шпинделя (чиллер)
• Поддон для охлаждающей жидкости и сбора стружки
• Комплект для нивелирования станка
• Полное защитное ограждение рабочей зоны
• Пыле- и влагозащищённый корпус (IP65)
• Теплообменник шкафа управления

Дополнительные опции
• Зонтичный или полуокружной магазин инструмента ATC
• Система подачи масла к инструменту
• Охлаждение инструмента под давлением
• Туманоотвод и система удаления стружки
• Расширенная подсветка рабочей зоны
• Встроенный измеритель длины инструмента

Области применения
KADAMM EG-70/80C применяется в производстве:
• пресс-форм и штампов для литья под давлением и пластмассы;
• графитовых и медных электродов;
• корпусов и компонентов для электроники и оптики;
• ювелирных и часовых изделий;
• инструментальных деталей высокой точности;
• алюминиевых и стальных деталей мелко- и среднесерийного производства.

Преимущества
• Увеличенная зона обработки по оси Z
• Высокая точность позиционирования и повторяемости
• Надёжная система охлаждения и термостабилизации
• Компактная, но жёсткая конструкция портала
• Совместимость с CAD/CAM-системами
• Простота эксплуатации и обслуживания
• Долговечность и энергоэффективность

KADAMM EG-70/80C — это профессиональный обрабатывающий центр нового поколения, сочетающий мощность, скорость и микронную точность. Увеличенный ход по оси Z и усиленная конструкция делают эту модель универсальной для широкого спектра задач — от гравировки и 3D-фрезерования до точной обработки сложных форм. Это оптимальное решение для предприятий, где ценятся стабильность, качество и надёжность оборудования.
EG — Гравировально-фрезерные станки (ENGRAVING MILLING MACHINE)
Станки серии KADAMM EG представляют собой современные высокоточные гравировально-фрезерные центры, предназначенные для точной механической обработки различных материалов: стали, меди, алюминия, графита, стекла и других твёрдых или хрупких материалов. Оборудование используется в производстве пресс-форм, электродов, обувных форм, компонентов для часовой промышленности, а также в серийном и мелкосерийном производстве высокоточных деталей.
Обзор продукции
• Оснащены высокоскоростным шпинделем BT30/7,5 кВт, обеспечивающим мощное усилие резания и высокую точность.
• Предназначены для высокоточной обработки различных материалов: стали, меди, алюминия, графита, стекла.
• Широко применяются при производстве прецизионных форм, медных электродов, обувных пресс-форм, часовых компонентов и серийных партий деталей.
EG-70/80 — Оптико-механические характеристики
• Шпиндельный узел (патент): Ступенчатая конструкция с моторизованным шпинделем, фланцевое крепление.
• Рабочий стол: Размер 800×700 мм, конструкция с интегрированной шарико-винтовой парой.
• Энкодеры: Heidenhain/Accur – высокая точность позиционирования (±5 мкм).
• Широкое основание: Многослойная коробчатая конструкция, эффективное удаление стружки.
• Портальная балка: Треугольное ребро жёсткости (уникальная конструкция), высокая динамическая и статическая жёсткость.
• Премиальная комплектация: Автоматическая смена инструмента (ATC), графитозащитные кожухи, лазерный датчик инструмента, коллектор стружки.
• Стабильность точности: Система замкнутых контуров с компенсацией теплового дрейфа винтов.
• Система управления: Контроллер Siemens 828D.
Технические характеристики (Specs & Parameters)
| Параметр | Ед. изм. | EG-760A | EG-760B | EG-70/80A | EG-70/80C | EG-80/120 |
| --------------------------------- | -------- | ----------------------- | ----------------------- | ----------------------------- | ----------------------------- | ----------------------------- |
| **Ход по осям X/Y/Z** | мм | 700/600/300 | 700/600/300 | 800/700/380 | 800/700/450 | 1200/800/380 |
| **Расстояние шпиндель–стол** | мм | 82–332 | 217–517 | 70–370 | 170–620 | 125–505 |
| **Тип направляющих** | — | — | — | Линейные направляющие (ось Z) | Линейные направляющие (ось Z) | Линейные направляющие (ось Z) |
| **Ширина портала** | мм | 760 | 760 | 810 | 810 | 810 |
| **Размеры стола (Д×Ш)** | мм | 700×600 | 700×600 | 800×700 | 800×700 | 1200×800 |
| **Макс. нагрузка на стол** | кг | 400 | 400 | 400 | 400 | 400 |
| **Пазы (кол-во×размер×шаг)** | мм | 5×14×125 | 5×14×125 | 5×16×125 | 5×16×125 | 7×18×100 |
| **Конус шпинделя** | тип | ER32 | ER32 | BT30 | ER32 | BT40 |
| **Скорость вращения шпинделя** | об/мин | 24000 | 24000 | 27000 | 18000 | 18000 |
| **Привод** | — | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель | Моторизованный шпиндель |
| **Быстрые перемещения X/Y/Z** | м/мин | 15/15/12 | 15/15/12 | 12/12/12 | 12/12/12 | 12/12/12 |
| **Макс. скорость резания** | м/мин | 12 | 12 | 12 | 12 | 12 |
| **Тип смены инструмента (ATC)** | — | Боковой магазин | Боковой магазин | Боковой магазин | Боковой магазин | Боковой магазин |
| **Мощность шпинделя** | кВт | 7.5 | 7.5 | 7.5 | 11 | 11 |
| **Приводы по осям X/Y/Z** | кВт | 0.85/0.85/1.3 | 0.85/0.85/1.3 | 1.3/1.3/1.8 | 1.3/1.3/1.8 | 1.3/1.3/1.8 |
| **Точность позиционирования (±)** | мм | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| **Повторяемость (±)** | мм | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| **Мощность** | кВА | 12 | 12 | 12 | 15 | 15 |
| **Давление воздуха** | кг/см² | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 |
| **Габариты (Д×Ш×В)** | мм | 2100×2500×2550 | 2100×2500×2550 | 2100×2700×2550 | 2100×2700×2550 | 2554×2741×2560 |
| **Вес** | т | 3.8 | 3.8 | 4.5 | 4.5 | 6.8 |

(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)
