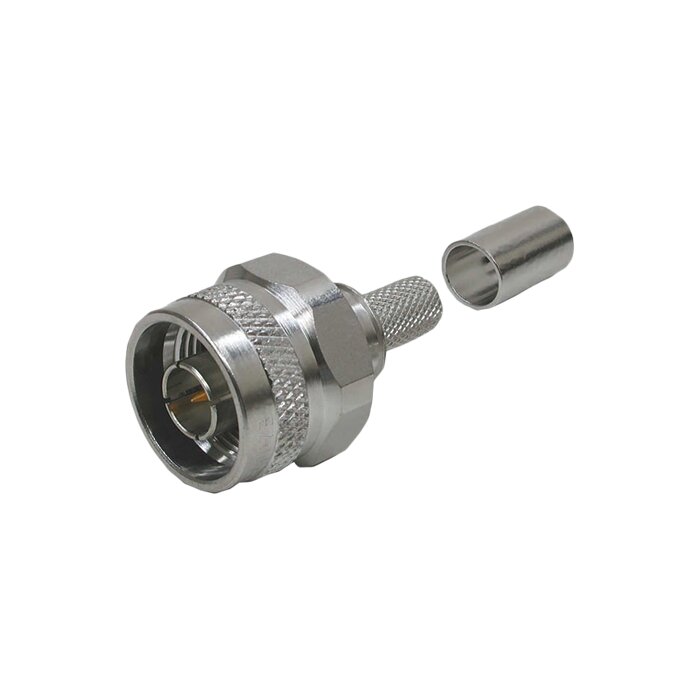

Прямой штекер типа N с обжимом для коаксиального кабеля LMR-300. Монтаж без пайки и без обрезки оплётки за 30 секунд инструментом CT-400/300. Стандарт IEC 60169-16, диапазон DC—6 ГГц, VSWR ≤ 1,25.
EZ-300-NMH-X — основной N Male разъём EZ-Crimp серии для LMR-300. На 90% всех AFL средней длины (5—15 м) используется именно он. Принцип: спружинивающая центральная контактная группа фиксирует центральный проводник кабеля без пайки, наружная ferrule обжимается hex 0,429″ инструментом CT-400/300. X-серия отличается плакировкой Albaloy и фиксированным центральным контактом — нет риска «утопленного пина» при монтаже. Stock code 3190-2420, weight 35 г. Соответствует MIL-STD-348.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,25 |
| Insertion Loss | 0,05×√f(ГГц) дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение | 1500 В DC (типично) |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 34 мм |
| Вес | 35 г |
| Hex обжима ferrule | 0,429″ (10,9 мм) |
| Stock Code | 3190-2420 |
| Тип фиксации центрального контакта | EZ-Crimp (пружинные лепестки) |
| Тип фиксации наружного контакта | Crimp (hex обжим ferrule) |
| Тип coupling | Hex (с фиксацией torque) |
| Материалы и покрытия | |
|---|---|
| Центральный контакт | Beryllium Bronze, Au 50 μin |
| Корпус (body) | Brass, Albaloy 80 μin |
| Coupling nut | Brass, Albaloy |
| Ferrule | Copper, Albaloy |
| Изолятор | PTFE (Teflon) |
| Уплотнение | Silicone rubber |
| Heat-shrink | 3:1 Adhesive Lined в комплекте |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 Cond. B |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Защита от влаги | IP67 (с heat-shrink бутом) |
| Ресурс mate/de-mate | ≥ 500 циклов |
Серии EZ-300 (без пайки) и TC-300 (с пайкой) включают разъёмы под основные ВЧ-интерфейсы (N, TNC, SMA) и геометрии (прямые, угловые). Все они монтируются одним инструментом CT-400/300 + CST-300.
Парные и сопутствующие артикулы для построения полной AFL.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
≥ 500 циклов
Паспортный ресурс без деградации Insert Loss. Au 50 μin на центральном контакте.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-300-NMH-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-300-NMH-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
