Угловой штекер N (Right Angle 90°) с пайкой центрального контакта для LMR-300. Применяется при заходе кабеля в гермокоробку сбоку и для разводки в стеснённых отсеках. VSWR ≤ 1,30.

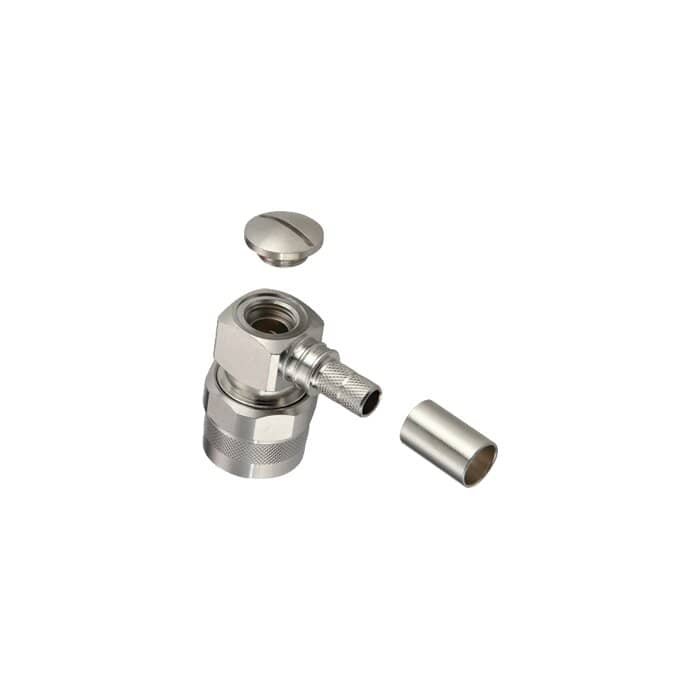

TC-300-NMH-RA-D — Right Angle (90°) исполнение N Male solder/crimp штекера для LMR-300. Кабель выходит из разъёма перпендикулярно его оси. Применяется когда LMR-300 должен зайти в гермокоробку сбоку и нет места для разворота с радиусом 22 мм. VSWR ≤ 1,30 — немного хуже прямого штекера (1,25) из-за дополнительного поворота. Solder-on центральный контакт, ferrule crimp. Stock 3190-2761, weight 59 г.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 2,5 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insertion Loss | 0,05×√f(ГГц) дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение | 1500 В DC (типично) |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 35 мм |
| Вес | 59 г |
| Hex обжима ferrule | 0,429″ (10,9 мм) |
| Stock Code | 3190-2761 |
| Тип фиксации центрального контакта | Solder (пайка) |
| Тип фиксации наружного контакта | Crimp (hex обжим ferrule) |
| Тип coupling | Hex/Knurl |
| Материалы и покрытия | |
|---|---|
| Центральный контакт | Brass, Gold plated |
| Корпус (body) | Brass, Albaloy 80 μin |
| Coupling nut | Brass, Albaloy |
| Ferrule | Copper, Albaloy |
| Изолятор | PTFE (Teflon) |
| Уплотнение | Silicone rubber |
| Heat-shrink | 3:1 Adhesive Lined в комплекте |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +125 °C |
| Тепловой удар | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 Cond. B |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Защита от влаги | IP67 (с heat-shrink бутом) |
| Ресурс mate/de-mate | ≥ 500 циклов |
Серии EZ-300 (без пайки) и TC-300 (с пайкой) включают разъёмы под основные ВЧ-интерфейсы (N, TNC, SMA) и геометрии (прямые, угловые). Все они монтируются одним инструментом CT-400/300 + CST-300.
Парные и сопутствующие артикулы для построения полной AFL.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
≥ 500 циклов
Паспортный ресурс без деградации Insert Loss. Au 50 μin на центральном контакте.
