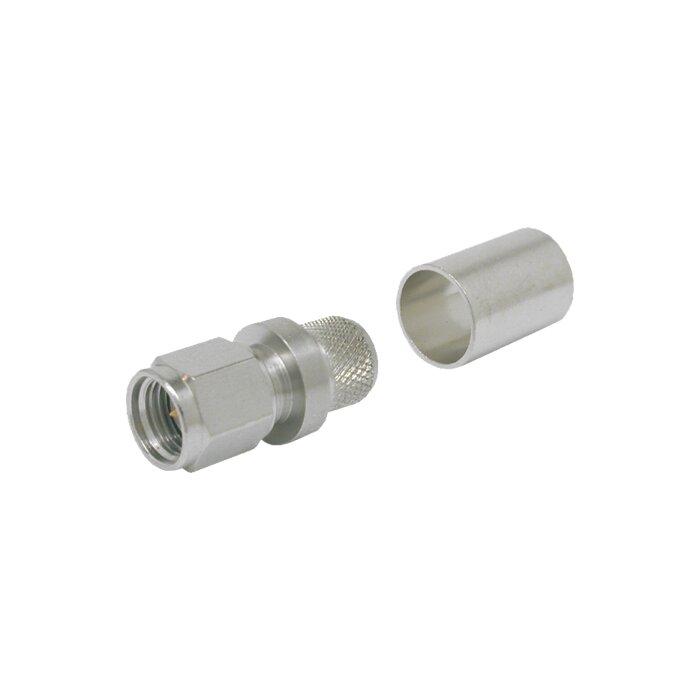

Times Microwave TC-300-SM — кабельный разъём SMA Male, Solder/Crimp, для LMR-300

Прямой штекер SMA с пайкой центрального контакта для LMR-300. Для радиомодулей, малогабаритных антенн и приёмопередатчиков с SMA-портами. Coupling nut torque 7-10 in-lbs.

SMA Male штекер DC — 6 ГГц Solder + Crimp SMA standard Heat-shrink в комплекте Made in USA

SMA Male

Интерфейс

50 Ω

Импеданс

6 ГГц

Диапазон

≤ 1,25

VSWR

LMR-300

Кабель

−55…+125 °C

Темп. диапазон

О модели

TC-300-SM — SMA Male solder/crimp штекер для LMR-300. SMA (SubMiniature version A) — стандартный 50-Ом интерфейс для маломощных радиомодулей: Wi-Fi/Bluetooth точки доступа, GPS-приёмники, LoRa-шлюзы, измерительные приборы (VNA, спектроанализаторы). Solder-on центральный контакт обеспечивает стабильный contact resistance < 3 mΩ. Резьба 1/4-36 UNS-2A, coupling torque строго 7-10 in-lbs. Stock 3190-501.

TC-300-SM — мост между LMR-300 (среднеразмерный outdoor-кабель) и миром малых радиомодулей с SMA-портами. Если у вас Wi-Fi точка, GPS-приёмник, LoRa-шлюз — там почти наверняка SMA.

Ключевые преимущества

Insert Loss 0,05×√f(ГГц) дБ Стабильное затухание прохождения. Соответствие IEC 60169-16.

Solder + Crimp монтаж Центральный контакт паяется (контактное сопротивление < 3 mΩ), наружный обжим ferrule hex 0,429″. Дешевле EZ-серии на 30—40%.

VSWR ≤ 1,25 на всём диапазоне Возвратные потери лучше 19 дБ. Достаточно для AFL приложений.

Темп. −55…+125 °C Brass + Albaloy + Gold контакт. MIL-STD-202 (methods 107, 204, 213).

Heat-shrink в комплекте 3:1 adhesive lined polyolefin для outdoor IP67 герметизации.

Ресурс ≥ 500 циклов Паспортная durability — 500 mate/de-mate циклов без деградации Insert Loss.

Технические характеристики

Электрические характеристики
Номинальный импеданс	50 Ом
Частотный диапазон	DC — 6 ГГц
VSWR (КСВ)	≤ 1,25
Insertion Loss	0,05×√f(ГГц) дБ
Сопротивление изоляции	≥ 5000 МОм
Испытательное напряжение	1500 В DC (типично)
Стандарт интерфейса	IEC 60169-16, MIL-C-39012, MIL-STD-348

Механические характеристики
Длина разъёма	30 мм
Вес	30 г
Hex обжима ferrule	0,429″ (10,9 мм)
Stock Code	3190-501
Тип фиксации центрального контакта	Solder (пайка)
Тип фиксации наружного контакта	Crimp (hex обжим ferrule)
Тип coupling	Hex/Knurl

Материалы и покрытия
Центральный контакт	Brass, Gold plated
Корпус (body)	Brass, Albaloy 80 μin
Coupling nut	Brass, Albaloy
Ferrule	Copper, Albaloy
Изолятор	PTFE (Teflon)
Уплотнение	Silicone rubber
Heat-shrink	3:1 Adhesive Lined в комплекте
RoHS	Compliant

Условия эксплуатации
Диапазон рабочих температур	−55 … +125 °C
Тепловой удар	MIL-STD-202G Method 107 Cond. B
Вибрация	MIL-STD-202G Method 204 Cond. B
Механический шок	MIL-STD-202G Method 213 Cond. I
Защита от влаги	IP67 (с heat-shrink бутом)
Ресурс mate/de-mate	≥ 500 циклов

Области применения

Радиомодули и компактная радио-аппаратура

Wi-Fi точки доступа, GPS-приёмники, LoRa-шлюзы, измерительная техника.

Измерительная техника

VNA, спектроанализаторы, генераторы — стандарт SMA на портах.

GPS и L-band системы

Питание GPS-антенн 1,575 ГГц на сложных объектах.

Land Mobile Radio

Профессиональная связь TETRA/DMR/P25 в VHF/UHF.

РЛС и системы радиолокации

Соединительные jumper'ы между приёмниками и антенными решётками.

FM/УКВ передатчики средней мощности

Антенно-фидерные линии вещательных передатчиков 88—108 МГц.

Монтаж и настройка

1Отрежьте LMR-300 заподлицо инструментом CCT-02 (ровный срез — гарантия минимального VSWR).
2Удалите заусенцы DBT-U: вставьте инструмент в торец кабеля и проверните 2-3 оборота.
3Инструментом CST-300 (3192-084) выставьте strip-длины для разъёма за один проход.
4Опустите ferrule на кабель ДО пайки. Прижмите центральный контакт к проводнику и припаяйте паяльником 350—370 °C.
5Обожмите наружную ferrule инструментом CT-400/300 (hex 0,429″).
6Для outdoor-установки наденьте heat-shrink бут (входит в комплект) на место соединения, прогрейте термофеном 70—120 °C.
7Затяните гайку coupling nut до спецификации производителя.

Совместимые кабели

50 Ω · PELMR-300● Основной

Основной кабель: outdoor PE, 50 Ом, 0,300″.

75 Ω · PELMR-300-75

75-Ом вариант для CATV/спутникового приёма.

50 Ω · UFLMR-300-UF

UltraFlex со скрученным проводником.

Инструмент и аксессуары для монтажа

CrimpCT-400/300● Обязателен

Crimp Tool. Hex 0,429″. Stock 3190-666.

PrepCST-300● Обязателен

Prep Tool. Stock 3192-084.

CutCCT-02

Резак. Stock 3192-165.

DeburDBT-U

Debur Tool. Stock 3192-001.

KitTK-300EZ

Tool Kit — CT-400/300 + CST-300 + CCT-03 в чехле.

Ground KitGK-S300TT

Standard Ground Kit для LMR-300.

Соседние разъёмы серии EZ-300 / TC-300

Серии EZ-300 (без пайки) и TC-300 (с пайкой) включают разъёмы под основные ВЧ-интерфейсы (N, TNC, SMA) и геометрии (прямые, угловые). Все они монтируются одним инструментом CT-400/300 + CST-300.

Артикул	Назначение	Оболочка
EZ-300-NMH-X →	N Male EZ-Crimp — топ-артикул для AFL	EZ-Crimp, A/G
TC-300-NMH-X →	N Male solder/crimp — классическая Times Connector	Solder + Crimp, A/G
TC-300-NMH-RA-D →	N Male угловой 90° solder/crimp	Solder + Crimp, N/S
TC-300-SM эта модель	SMA Male solder/crimp	Solder + Crimp, A/G
TC-300-TM →	TNC Male solder/crimp	Solder + Crimp, A/G

Сертификация

RoHS 2 REACH IEC 60169-16 MIL-C-39012 MIL-STD-202 MIL-STD-348

Частые вопросы

Чем TC-300-SM отличается от других разъёмов серии EZ/TC-300?EZ-300-NMH-X — основной N Male EZ-Crimp (без пайки). TC-300-NMH-X — solder/crimp (с пайкой), на 30-40% дешевле. TC-300-NMH-RA-D — угловой 90°. TC-300-SM — SMA Male для радиомодулей. TC-300-TM — TNC Male для условий вибрации.

Какой кабель использовать?Штатно — LMR-300 или варианты (LMR-300-75 для CATV, LMR-300-UF для гибкости). Strip-длины одинаковые. См. LMR-300.

Какой инструмент нужен минимум?Обязательны: CT-400/300 (Crimp Tool, hex 0,429″, stock 3190-666) и CST-300 (Strip Tool, stock 3192-084) + паяльная станция 350-370 °C. Желательны CCT-02 (резак) и DBT-U (debur). Для регулярных работ — кейс TK-300EZ.

Совместим ли разъём с LMR-300-UF и LMR-300-75?Да, все варианты LMR-300 имеют одинаковый strip-pattern для разъёмов EZ/TC-300. Электрические характеристики могут немного отличаться у 75-Ом серии (используйте разъём с 75-Ом интерфейсом).

Сколько раз можно подключать-отключать?Паспортный ресурс — ≥ 500 циклов без потери характеристик. На практике центральный пин с золочением держит и больше.

Гарантии и сервис

Гарантия

2 года от производителя

Гарантия Times Microwave Systems при монтаже штатным инструментом.

Ресурс mate/de-mate

≥ 500 циклов

Паспортный ресурс без деградации Insert Loss. Au 50 μin на центральном контакте.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.
