KADAMM K805902717 — секторная антенна 698–2690 МГц, 5 систем излучателей, 17,8 дБи, 10 портов, RET

Коротко: KADAMM K805902717 — 698–960 / 2×1695–2690 / 2×1695–2690 МГц, 10 портов, длина 2680 мм, масса 32,9 кг, усиление 16,8 / 17,8 / 17,4 дБи. От ближайшей модели KADAMM K805902718h отличается так: другой набор диапазонов: 698–960 / 2×1695–2690 / 2×1695–2690 МГц против 2×698–960 / 2×1710–2690 / 1710–2690 МГц; легче на 12,2 кг (32,9 против 45,1 кг).

Главное в KADAMM K805902717 — рабочий диапазон 698–960 / 4×1695–2690 МГц и коэффициент усиления 17,8 дБи. Ближайшая модель в линейке — KADAMM K805902718h: у неё масса 45,1 кг, у KADAMM K805902717 — 32,9 кг.

KADAMM K805902717 — панель для сектора базовой станции сотовой сети, полосы 698–960 / 4×1695–2690 МГц. Главное в цифрах: 5 систем излучателей; 10 входов; горизонтальный луч 65°/65°/65°; усиление до 17,8 дБи; наклон луча 0–10° / 2–12° с дистанционным управлением.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклонаполненный полипропилен (GFRPP)). Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2680 мм вертикальный луч составляет 9,2 ± 0,6°. Столбцы разных диапазонов работают независимо: у каждой из 5 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

Излучатель состоит из двух диполей с поворотом на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 20–22 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 10 — это 5 систем по две поляризации. Системы разных диапазонов развязаны на 30 дБ, так что соседние радиомодули друг другу не мешают.

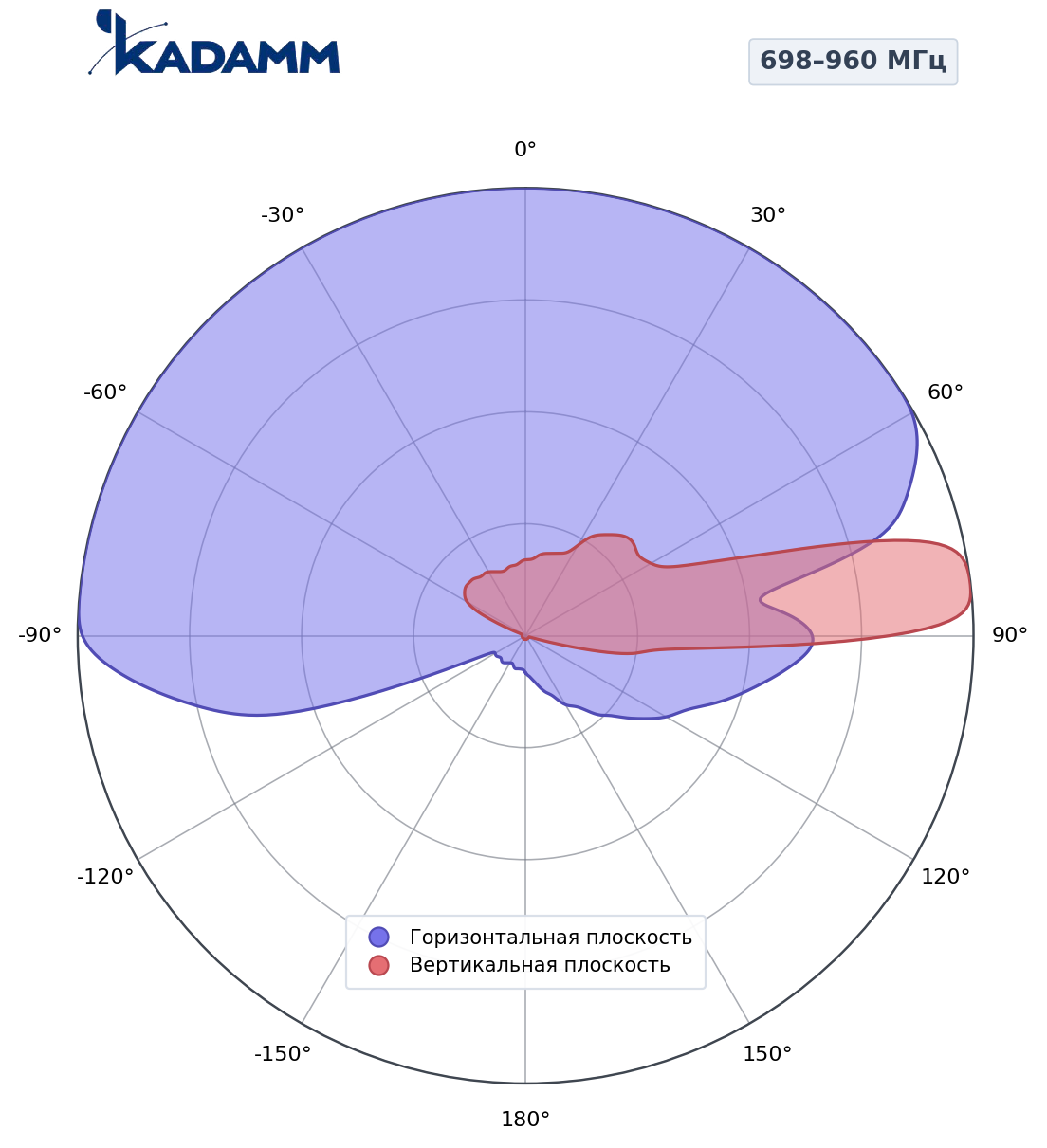

Диаграмма направленности: горизонтальный луч 65°/65°/65° рассчитан на трёхсекторную схему по 120°, края соседних панелей перекрываются, и абонент переходит из сектора в сектор без провала; отношение вперёд/назад — более 24–25 дБ, то есть назад излучается примерно в 316 раз меньше мощности, чем в главный лепесток; первый верхний боковой лепесток подавлен более чем на 19 дБ, что уменьшает перелёт сигнала в дальние соты.

По вертикали луч узкий — 9,2 ± 0,6°, поэтому зону обслуживания задают наклоном. Методика простая: к углу на край соты, равному арктангенсу отношения высоты подвеса к радиусу, добавляют половину ширины луча по вертикали. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 5,7°. Диапазон электрического наклона — 0–10° / 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Механический наклон кронштейна 0–8° — только для грубой доводки: он поднимает задний лепесток и задирает края сектора.

Тракт: при КСВН менее 1,5 от входа отражается не больше 4 % мощности; на вход допускается 400 Вт; уровень IM3 не выше −153 дБн (два тона по 20 Вт, IEC 62037); разъёмы 10 × розетка 4.3-10 с выводом снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Механика: 2680 × 355 × 165 мм (высота, ширина, глубина), 32,9 кг плюс 5,4 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч составляет 1209 / 373 / 1352 Н (фронт / бок / тыл); фронтальная — примерно 123 кгс, и вместе с изгибающим моментом кронштейн и труба передают её на опору.

Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. Частотный охват — сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.

При ширине луча 65°/65°/65° применяют обычную трёхсекторную схему — в городской и пригородной застройке, в посёлках и на промплощадках; круг закрывают три панели на опоре, и каждому сектору достаётся равная доля ёмкости.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 / 4×1695–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Число входов — 10, двухтрактный радиомодуль (2T2R) ставят на пару входов ±45° одной системы.

Ширина луча. 65°/65°/65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (9,2 ± 0,6°) и сравните с наклоном панели — 0–10° / 2–12°.

Тракт. На вход допускается подавать до 400 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 32,9 кг массы и ветровую нагрузку 1209 / 373 / 1352 Н.

Антенна KADAMM K805902717, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
