KADAMM K805902718h — секторная антенна 698–2690 МГц, 5 систем излучателей, 17,7 дБи, 10 портов, RET

Коротко: KADAMM K805902718h — 2×698–960 / 2×1710–2690 / 1710–2690 МГц, 10 портов, длина 2680 мм, масса 45,1 кг, усиление 16,7 / 17,5 / 17,7 дБи. От ближайшей модели KADAMM K805902719 отличается так: тяжелее на 5,1 кг (45,1 против 40 кг); усиление ниже на 0,7 дБ в диапазоне 1710–2690 МГц (17,5 против 18,2 дБи).

Основные параметры KADAMM K805902718h: рабочий диапазон 2×698–960 / 3×1710–2690 МГц, усиление 17,7 дБи. Ближайшая модель в линейке — KADAMM K805902717: у неё масса 32,9 кг, у KADAMM K805902718h — 45,1 кг.

KADAMM K805902718h — панель для сектора базовой станции сотовой сети, полосы 2×698–960 / 3×1710–2690 МГц. Главное в цифрах: 5 систем излучателей; 10 входов; горизонтальный луч 65°/65°/65°; усиление до 17,7 дБи; наклон луча 2–10° / 2–12° с дистанционным управлением.

Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. За счёт экрана излучение уходит вперёд: мощность сосредоточена в одном секторе, а сзади и по соседним направлениям антенна почти не излучает. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 2680 мм луч по вертикали 8,6 ± 0,8°. Каждая из 5 систем имеет собственные входы, а столбцы разных диапазонов не зависят друг от друга, поэтому их подключают к разным радиомодулям или даже передают разным операторам.

В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Связь между двумя ортогональными поляризациями мала — кроссполяризационная развязка более 19–20 дБ, — и одна система работает как два независимых тракта: 2T2R (MIMO 2×2) или поляризационно-разнесённый приём без второй антенны. Отсюда и число входов: 10 — это 5 систем по две поляризации. Системы разных диапазонов развязаны на 25 (R1//R2) ≥28 (остальные) дБ, так что соседние радиомодули друг другу не мешают.

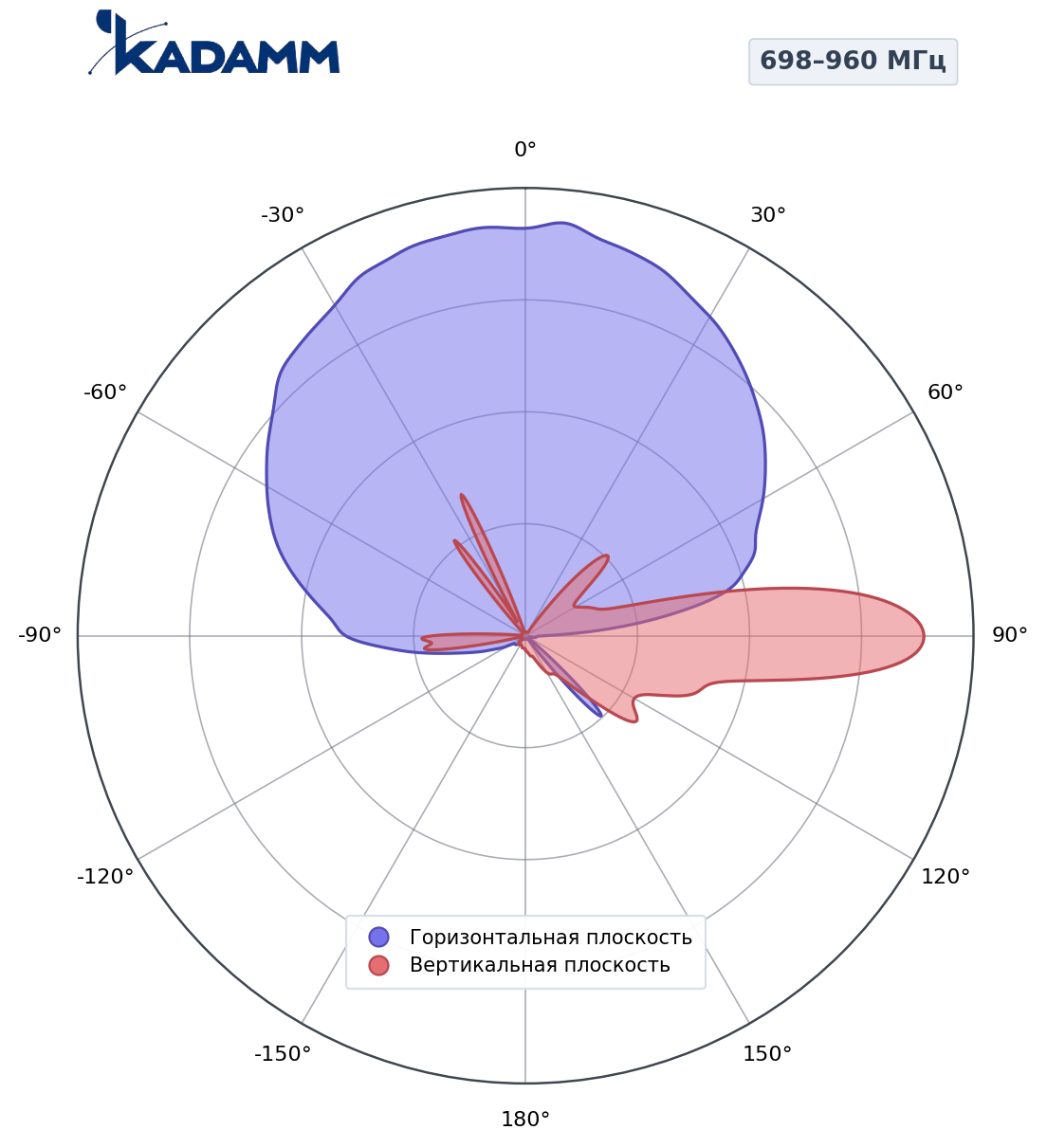

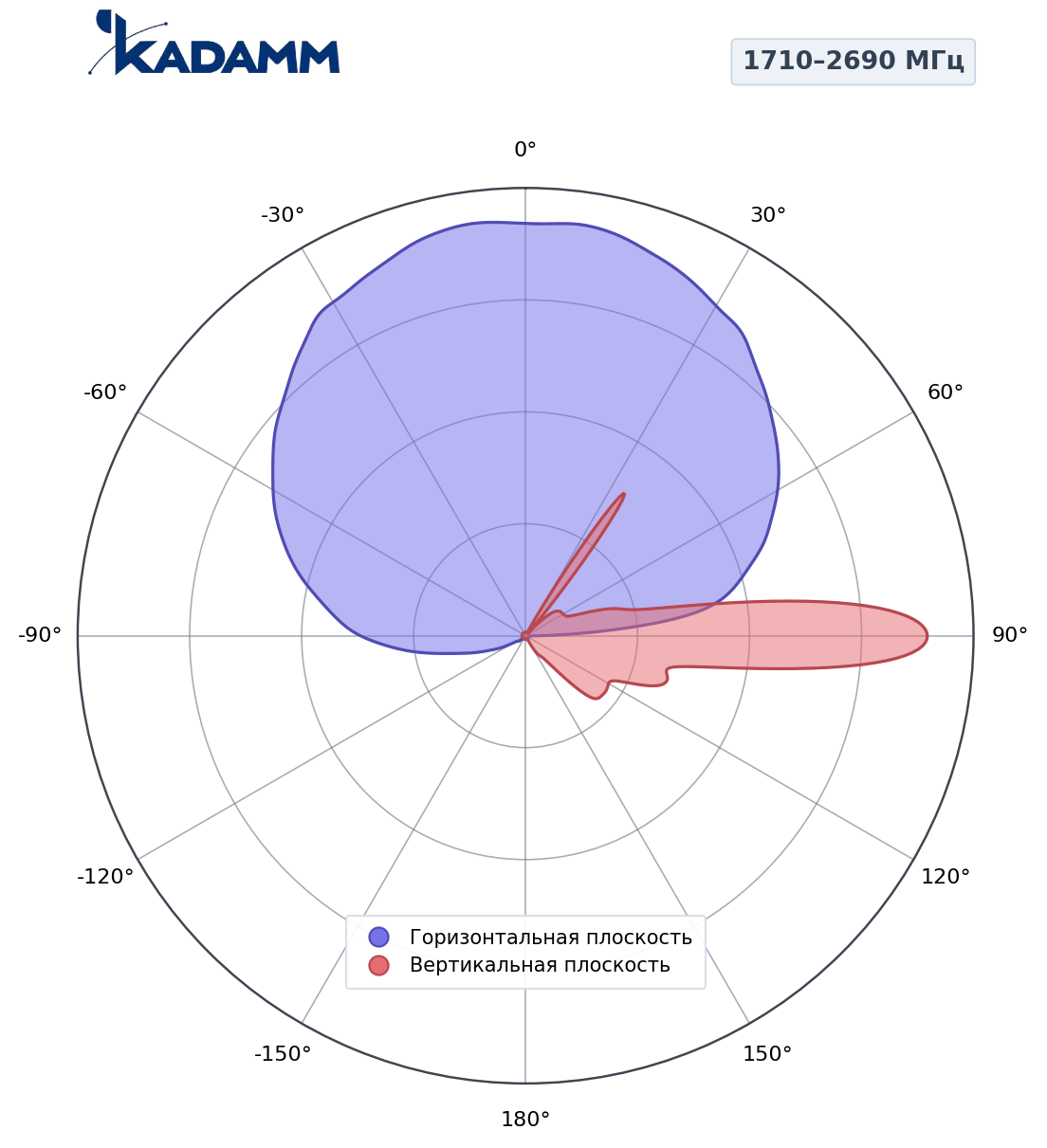

Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 22–25 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15–16 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч всего 8,6 ± 0,8°, и зону обслуживания определяет наклон. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 5,4°. Диапазон электрического наклона — 2–10° / 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн добавляет механический наклон 0–8°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 10 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Механические данные: размеры 2680 × 469 × 198 мм по высоте, ширине и глубине; масса 45,1 кг и ещё 8,8 кг на монтажный комплект; крепление на трубу Ø50–Ø115 мм; работа при −50…+65 °C; ветер до 216 км/ч. При 150 км/ч ветер даёт 1163 / 352 / 1207 Н (фронт / бок / тыл); фронтальные — около 119 кгс, их вместе с изгибающим моментом кронштейн и труба передают опоре.

Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. Частотный охват — сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.

При ширине луча 65°/65°/65° применяют обычную трёхсекторную схему — в городской и пригородной застройке, в посёлках и на промплощадках; круг закрывают три панели на опоре, и каждому сектору достаётся равная доля ёмкости.

Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×698–960 / 3×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Число входов — 10, двухтрактный радиомодуль (2T2R) ставят на пару входов ±45° одной системы.

Ширина луча. Ширина 65°/65°/65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (8,6 ± 0,8°) и сравните с наклоном панели — 2–10° / 2–12°.

Тракт. На вход допускается подавать до 400 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 45,1 кг массы и ветровую нагрузку 1163 / 352 / 1207 Н.

Антенна KADAMM K805902718h, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
