KADAMM K805902715 — секторная антенна 698–2690 МГц, 5 систем излучателей, 15,5 дБи, 10 портов, RET

Коротко: KADAMM K805902715 — 698–960 / 2×1710–2690 / 2×1710–2690 МГц, 10 портов, длина 1499 мм, масса 23,2 кг, усиление 15 / 15,5 / 15,3 дБи. От ближайшей модели KADAMM K805702717 отличается так: корпус короче на 581 мм (1499 против 2080 мм); усиление ниже на 1,2 дБ в диапазоне 1710–2690 МГц (15,5 против 16,7 дБи).

KADAMM K805902715 — панель для сектора базовой станции сотовой сети, полосы 698–960 / 4×1710–2690 МГц. Главное в цифрах: 5 систем излучателей; 10 входов; горизонтальный луч 65°/65°/65°; усиление до 15,5 дБи; наклон луча 2–12° с дистанционным управлением.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч составляет 17,5 ± 1,5°. Столбцы разных диапазонов работают независимо: у каждой из 5 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 18–21 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 10 — это 5 систем по две поляризации. Системы разных диапазонов развязаны на 30 дБ, так что соседние радиомодули друг другу не мешают.

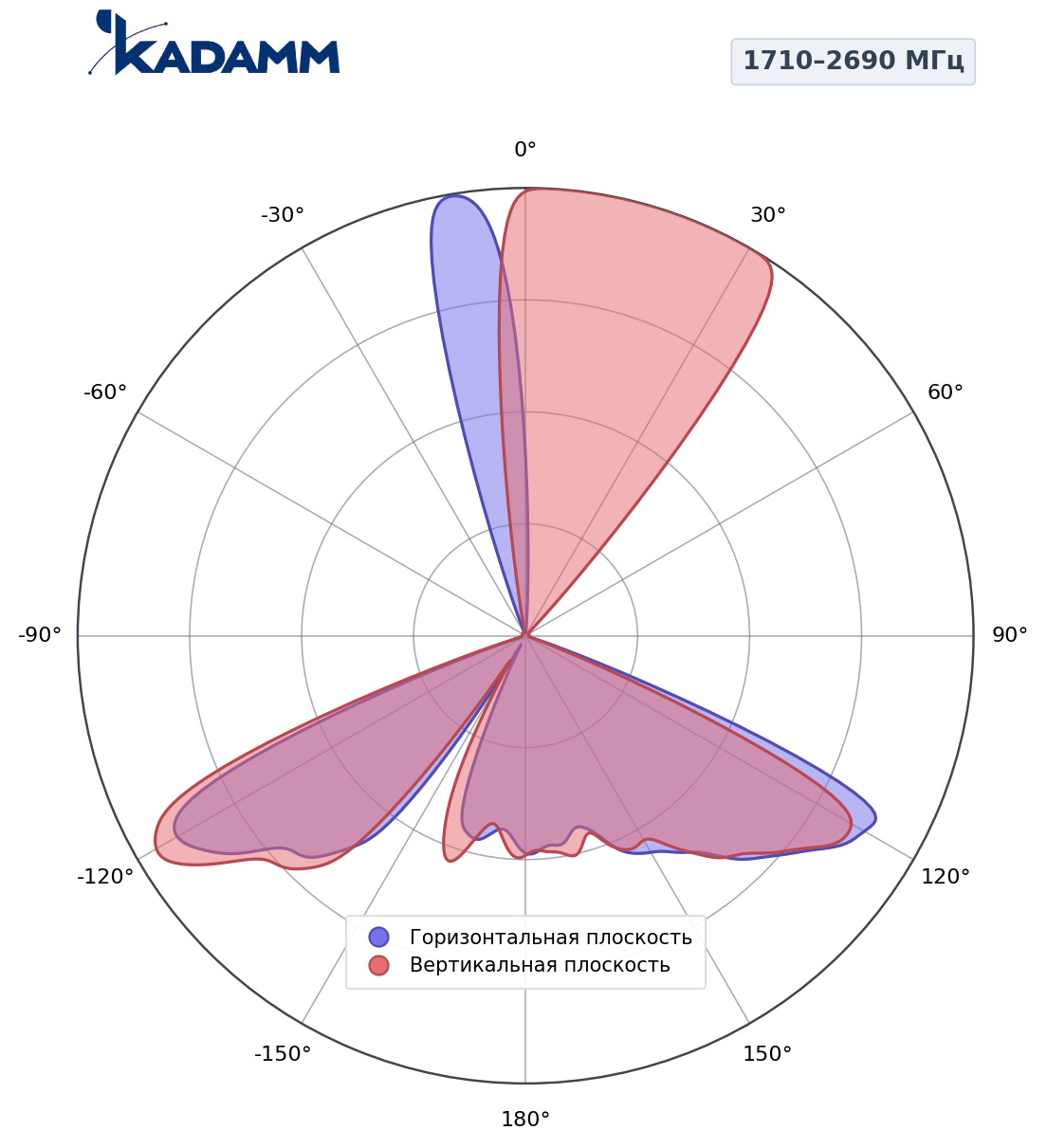

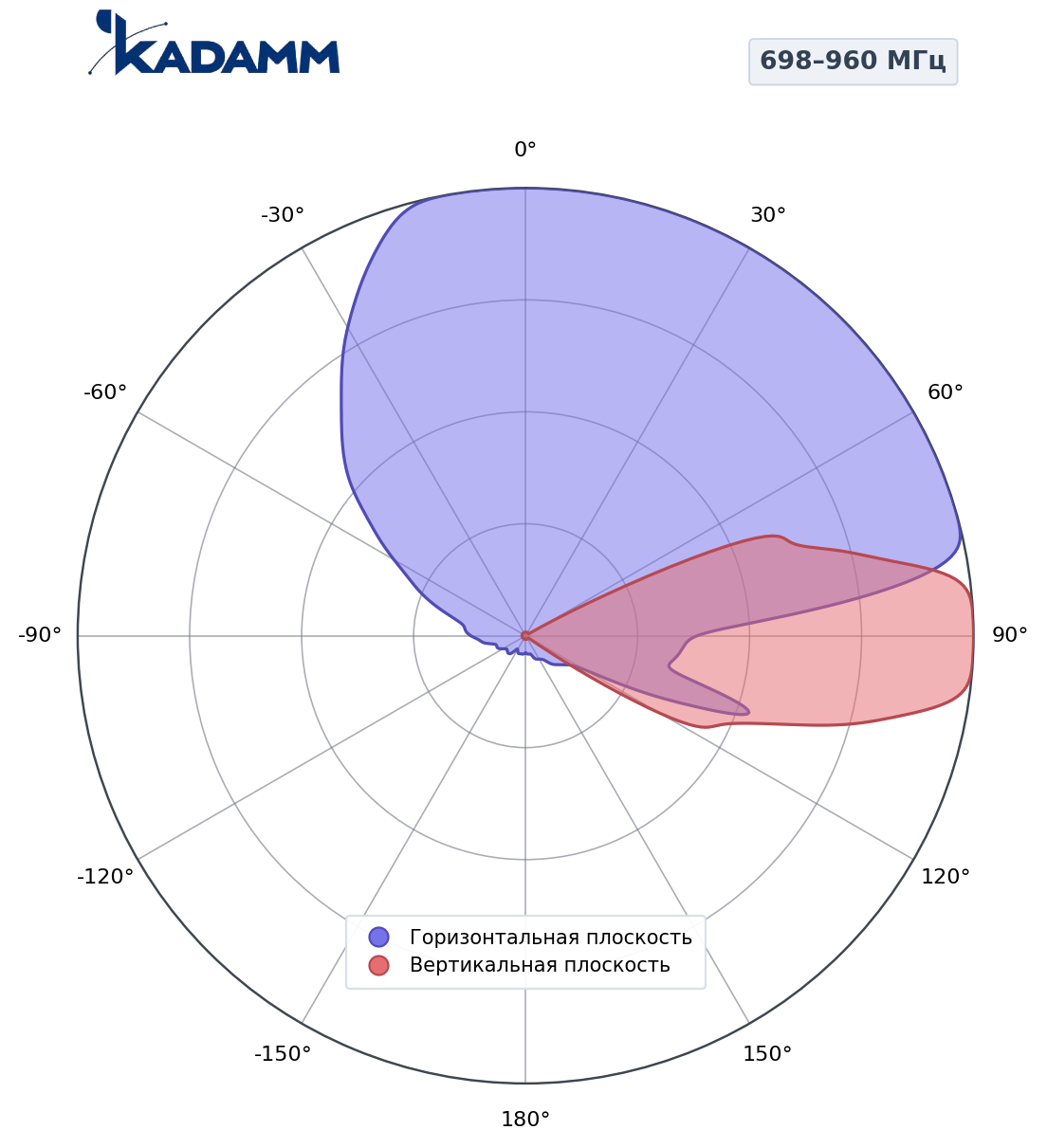

Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 24–25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–18 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 17,5 ± 1,5°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 9,9°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 10 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 1499 × 355 × 165 мм, масса 23,2 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+60 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 598 / 187 / 669 Н (фронт / бок / тыл); фронтальная — это около 61 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 / 4×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 10 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 65°/65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (17,5 ± 1,5°) и сравните с наклоном панели — 2–12°.

Тракт. Мощность на вход — до 400 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 23,2 кг и ветровую нагрузку 598 / 187 / 669 Н.

Антенна КАДАММ K805902715, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
