KADAMM K805902719 — секторная антенна 698–2690 МГц, 5 систем излучателей, 18,3 дБи, 10 портов, RET

Коротко: KADAMM K805902719 — 2×698–960 / 2×1710–2690 / 1710–2690 МГц, 10 портов, длина 2680 мм, масса 40 кг, усиление 16,7 / 18,2 / 18,3 дБи. От ближайшей модели KADAMM K805902718h отличается так: легче на 5,1 кг (40 против 45,1 кг); усиление выше на 0,7 дБ в диапазоне 1710–2690 МГц (18,2 против 17,5 дБи).

Для KADAMM K805902719 опорные цифры — полоса 2×698–960 / 3×1710–2690 МГц и ширина ДН 65°. Рядом в линейке — KADAMM K805902718h. У неё усиление 17,7 дБи и допустимая мощность до 400 Вт, у KADAMM K805902719 — 18,3 дБи и до 500 Вт.

KADAMM K805902719 — панель для сектора базовой станции сотовой сети, полосы 2×698–960 / 3×1710–2690 МГц. Главное в цифрах: 5 систем излучателей; 10 входов; горизонтальный луч 65°/65°/65°; усиление до 18,3 дБи; наклон луча 2–12° с дистанционным управлением.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 2680 мм луч по вертикали 9,1 ± 0,7°. Столбцы разных диапазонов работают независимо: у каждой из 5 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 10 — это 5 систем по две поляризации. Системы разных диапазонов развязаны на 25(R1//R2) ≥28 (остальные) дБ, так что соседние радиомодули друг другу не мешают.

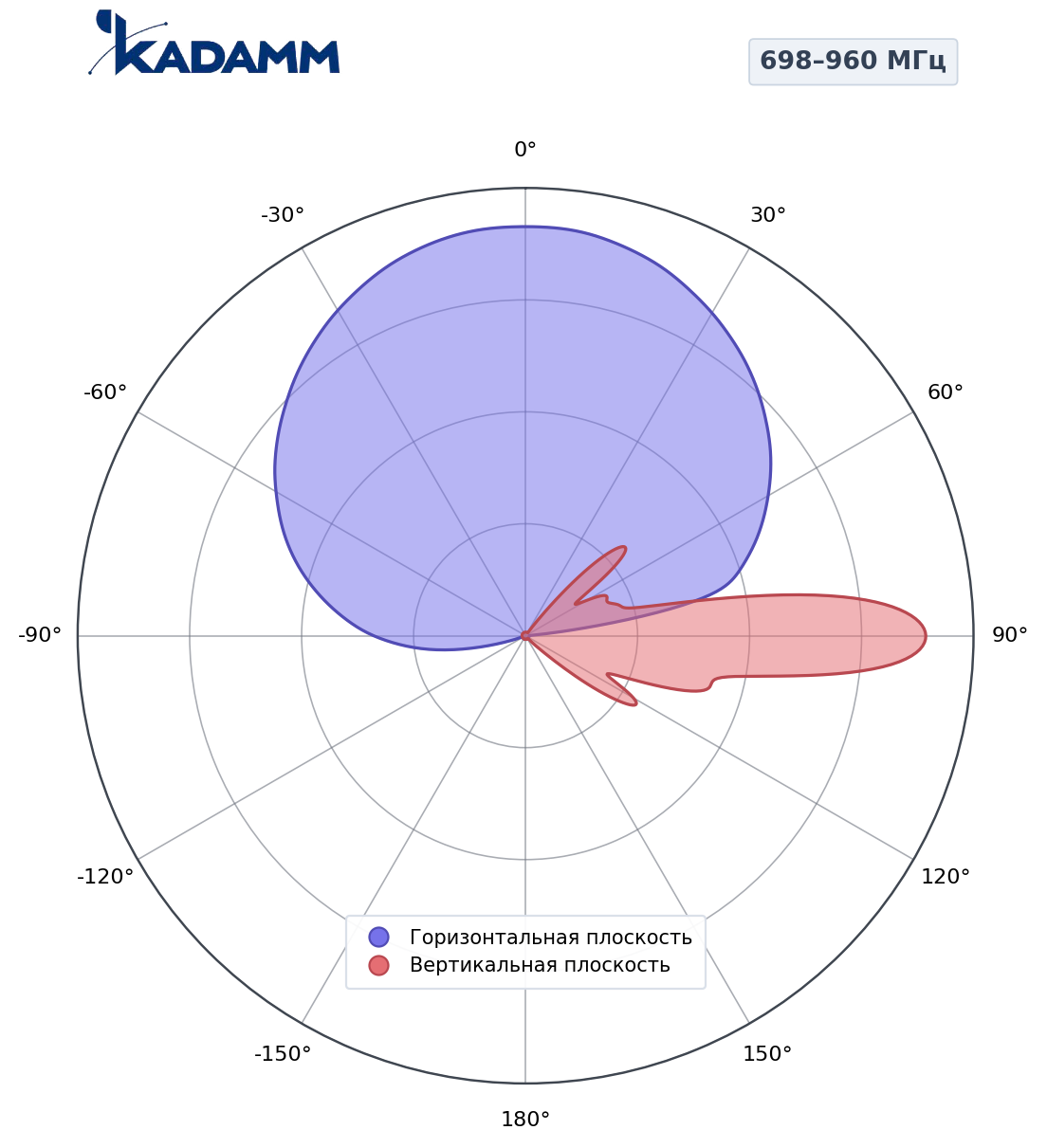

Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 24–25 дБ — в тыл уходит примерно в 251 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–18 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 9,1 ± 0,7°, поэтому зону обслуживания задают наклоном. Методика простая: к углу на край соты, равному арктангенсу отношения высоты подвеса к радиусу, добавляют половину ширины луча по вертикали. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 5,7°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Механический наклон кронштейна 0–8° — только для грубой доводки: он поднимает задний лепесток и задирает края сектора.

Тракт: при КСВН менее 1,5 от входа отражается не больше 4 % мощности; на вход допускается 500 Вт; уровень IM3 не выше −153 дБн (два тона по 20 Вт, IEC 62037); разъёмы 10 × розетка 4.3-10 с выводом снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. По постоянному току излучатели соединены с землёй, поэтому статика стекает на опору.

Корпус и крепление: высота × ширина × глубина 2680 × 469 × 198 мм, масса 40 кг и 8,8 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. При 150 км/ч ветер даёт 1163 / 352 / 1207 Н (фронт / бок / тыл); фронтальные — около 119 кгс, их вместе с изгибающим моментом кронштейн и труба передают опоре.

Место панели — опоры, трубостойки и крыши макросайтов операторов. Антенна рассчитана на сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, что соответствует диапазонам 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.

Луч 65°/65°/65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×698–960 / 3×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 10 входов: каждый двухтрактный радиомодуль (2T2R) использует пару входов ±45° одной системы.

Ширина луча. Ширина 65°/65°/65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (9,1 ± 0,7°) и сравните с наклоном панели — 2–12°.

Тракт. Мощность на вход — до 500 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.

Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 40 кг и ветровую нагрузку 1163 / 352 / 1207 Н.

Антенна KADAMM K805902719, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
