Панельная секторная антенна базовых станций с излучающими системами 2×690–960 МГц, 2×1695–2690 МГц и 1427–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–14° / 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K805702719 — 2×690–960 / 2×1695–2690 / 1427–2690 МГц, 10 портов, длина 1499 мм, масса 30,5 кг, усиление 14,7 / 18,4 / 18,5 дБи. От ближайшей модели KADAMM K805902715 отличается так: другой набор диапазонов: 2×690–960 / 2×1695–2690 / 1427–2690 МГц против 698–960 / 2×1710–2690 / 2×1710–2690 МГц; тяжелее на 7,3 кг (30,5 против 23,2 кг).
Основные параметры KADAMM K805702719: луч по горизонтали 65°, портов — 10. Ближайшая модель в линейке — KADAMM K805902718: у неё полоса 694–2690 МГц и усиление 17,8 дБи, у KADAMM K805702719 — 690–2690 МГц и 18,5 дБи. Все частоты KADAMM K805902718 лежат и внутри полосы KADAMM K805702719.
KADAMM K805702719 — панель для сектора базовой станции сотовой сети, полосы 2×690–960 / 2×1695–2690 / 1427–2690 МГц. Главное в цифрах: 5 систем излучателей; 10 входов; горизонтальный луч 65°/65°/65°; усиление до 18,5 дБи; наклон луча 2–14° / 2–12° с дистанционным управлением.
Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч составляет 15,2 ± 1,3°. Каждая из 5 систем имеет собственные входы, а столбцы разных диапазонов не зависят друг от друга, поэтому их подключают к разным радиомодулям или даже передают разным операторам.
Излучатель образован парой диполей, повёрнутых на +45° и −45°. Благодаря кроссполяризационной развязке более 18–23 дБ две ортогональные поляризации почти независимы, и одна система работает как два тракта: в схеме 2T2R (MIMO 2×2) либо на поляризационно-разнесённый приём, где отдельная вторая антенна уже не требуется. Отсюда и число входов: 10 — это 5 систем по две поляризации. Системы разных диапазонов развязаны на 26(R1//R2) ≥26 (остальные) дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 21–22 дБ — в тыл уходит примерно в 126 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15–17 дБ — меньше перелёта сигнала в дальние соты.
Вертикальный луч всего 15,2 ± 1,3°, и зону обслуживания определяет наклон. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 8,7°. Диапазон электрического наклона — 2–14° / 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Механический наклон кронштейна 0–15° — только для грубой доводки: он поднимает задний лепесток и задирает края сектора.
Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 10 × розетка 4.3-10, вывод снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.
Корпус и крепление: высота × ширина × глубина 1499 × 469 × 198 мм, масса 30,5 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч — 629 / 202 / 658 Н (фронт / бок / тыл); фронтальная — это около 64 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.
Эта же антенна встречается под обозначением KADAMM K805702719v01: по нему поставляется KADAMM K805702719.

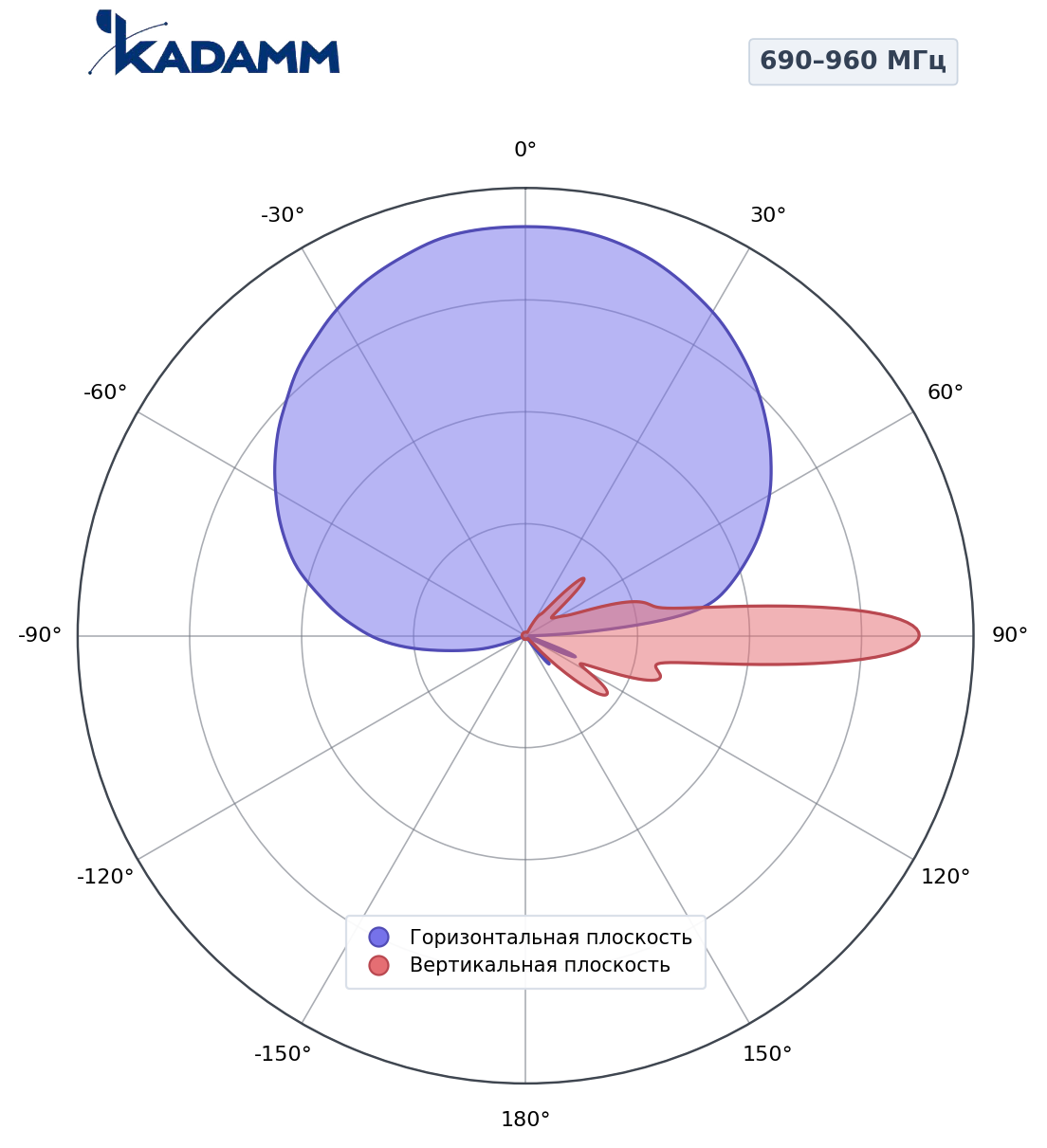

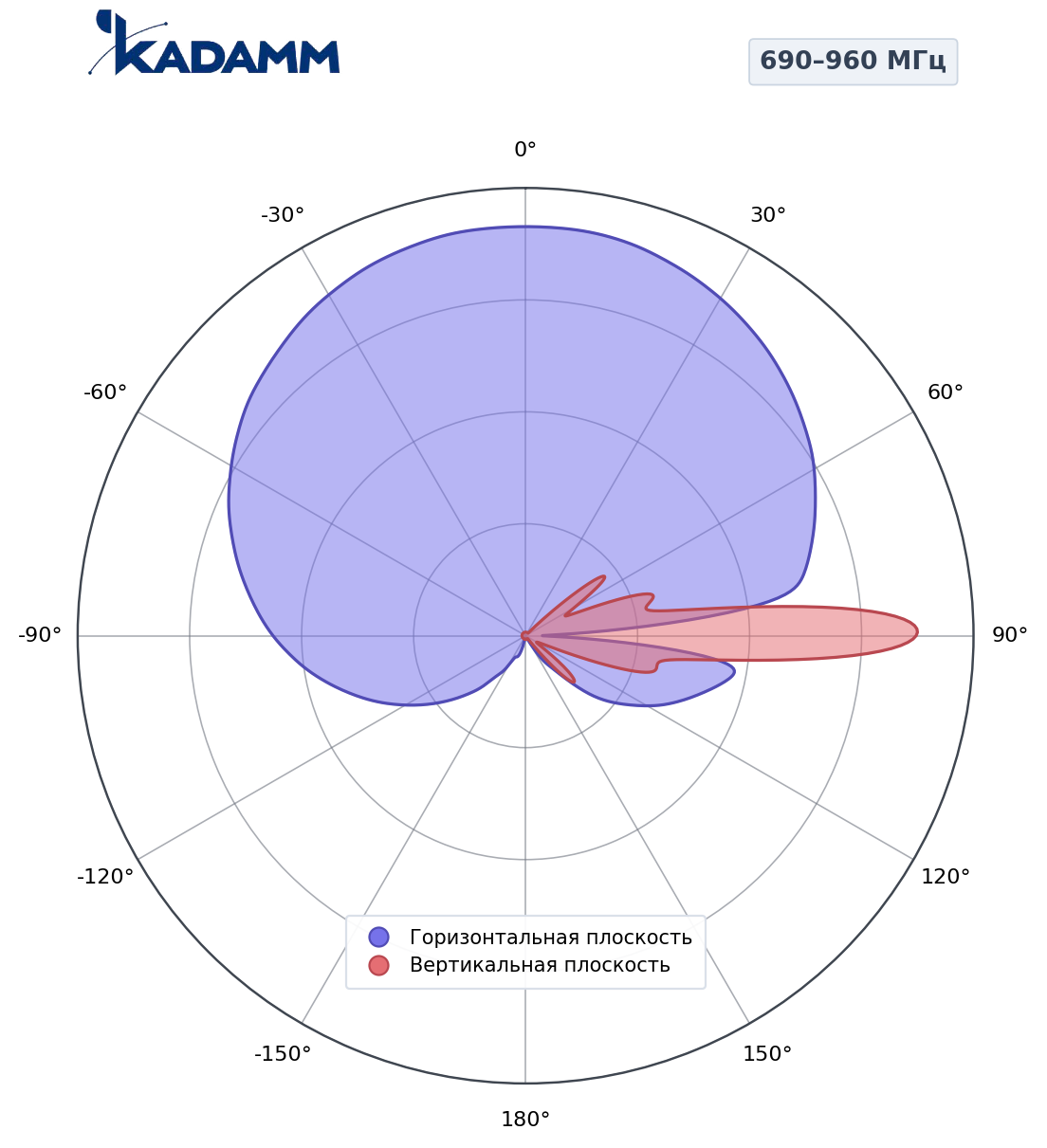

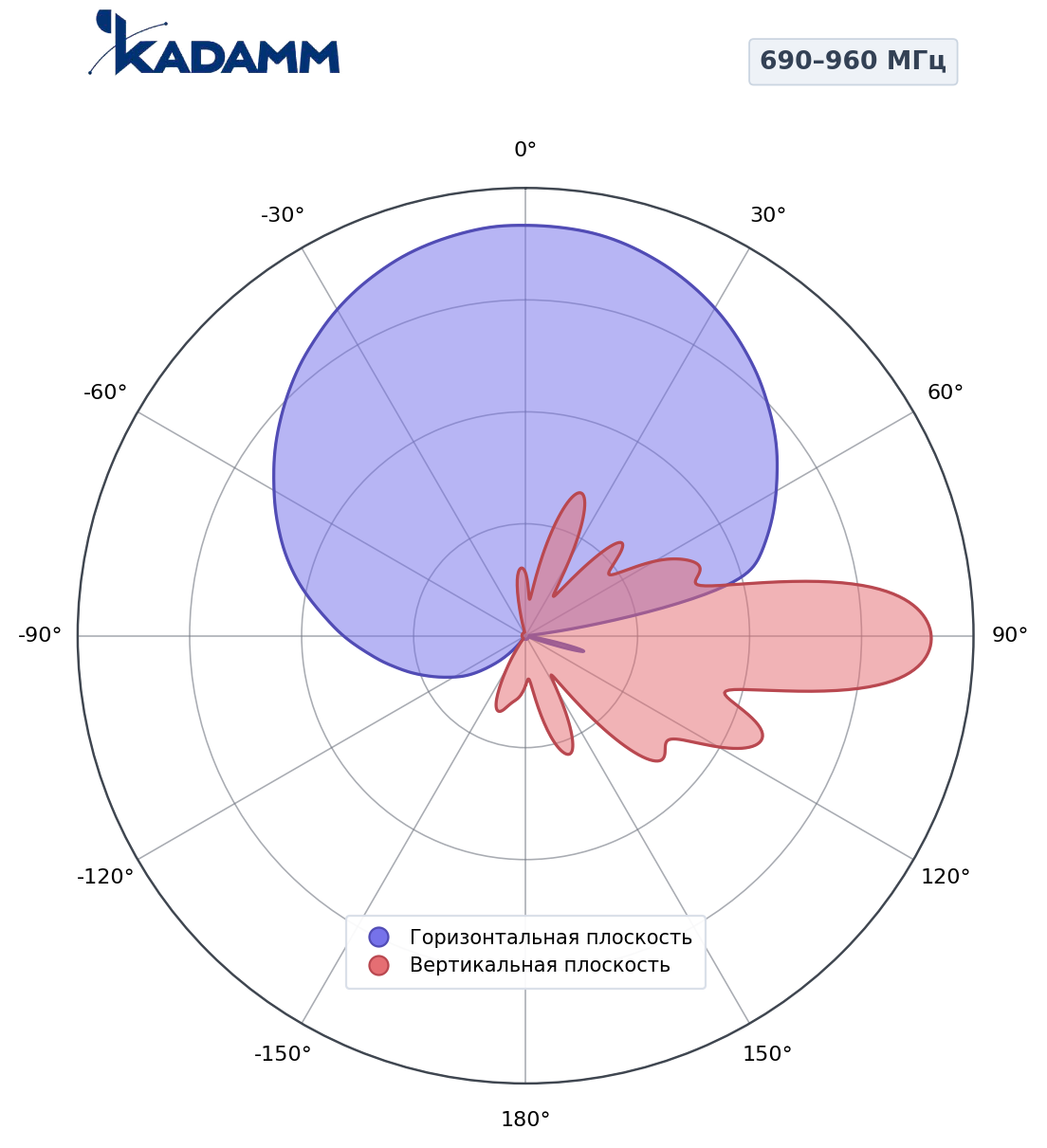

Диаграммы направленности KADAMM K805702719 в полосах 690–960 МГц, 1695–2690 МГц, 1427–2690 МГц — нормированные, в полярных координатах.
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 13,9 | 14,3 | 14,5 | 14,7 |
| Усиление во всём диапазоне наклонов, дБи | 13,8 ± 0,6 | 14,2 ± 0,5 | 14,4 ± 0,5 | 14,6 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 69 ± 5° | 68 ± 5° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,2 ± 1,3° | 13,9 ± 0,9° | 13,2 ± 0,9° | 12,4 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >21 | >22 | >22 | >22 |
| Поляризационная развязка (кроссполяризационная), дБ | >18 | >20 | >23 | >23 |
| Подавление первого бокового лепестка, дБ | >15 | >17 | >17 | >17 |
| Электрический наклон | 2–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥26 | |||
| Развязка между входами разных систем, дБ | ≥26(R1//R2) ≥26 (остальные) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y3: 2×1695–2690 МГц
| Параметр | 1695–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17,2 | 17,7 | 18,0 | 18,4 |
| Усиление во всём диапазоне наклонов, дБи | 17,0 ± 0,7 | 17,5 ± 0,7 | 17,9 ± 0,6 | 18,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 64 ± 7° | 62 ± 6° | 60 ± 6° | 58 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,8° | 6,7 ± 0,8° | 5,9 ± 0,7° | 5,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >17 | >17 | >18 |
| Подавление первого бокового лепестка, дБ | >15 | >17 | >17 | >17 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥26 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2: 1427–2690 МГц
| Параметр | 1427–1518 МГц | 1695–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 16,1 | 17,4 | 17,7 | 18,1 | 18,5 |
| Усиление во всём диапазоне наклонов, дБи | 15,9 ± 0,9 | 17,2 ± 0,8 | 17,5 ± 0,6 | 17,9 ± 0,6 | 18,4 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 8° | 62 ± 6° | 61 ± 6° | 59 ± 6° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,2 ± 0,8° | 7,4 ± 0,8° | 6,7 ± 0,8° | 5,9 ± 0,7° | 5,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >25 | >25 | >26 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >18 | >18 | >18 | >17 |
| Подавление первого бокового лепестка, дБ | >15 | >16 | >16 | >17 | >17 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥26 | ||||
| Развязка между входами разных систем, дБ | ≥26 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Блок RET | KADAMM RET-800232114 | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 469 × 198 мм |
| Размеры упаковки | 1880 × 585 × 350 мм |
| Масса антенны | 30,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 41 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 629 / 202 / 658 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.
Панели предназначены для опор, трубостоек и крыш макросайтов операторов. Антенна рассчитана на сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, что соответствует диапазонам 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.
Луч 65°/65°/65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.
Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×690–960 / 2×1695–2690 / 1427–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 10 входов; радиомодуль 2T2R подключают к паре входов ±45° одной системы.
Ширина луча. Ширина 65°/65°/65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (15,2 ± 1,3°) и сравните с наклоном панели — 2–14° / 2–12°.
Тракт. На вход допускается подавать до 400 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 30,5 кг и ветровую нагрузку 629 / 202 / 658 Н.
Антенна KADAMM K805702719, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K805702719 | K805702717 | K805902715 | K805902716 | K805902717 | K805902718 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×690–960 / 2×1695–2690 / 1427–2690 МГц | 698–960 / 4×1710–2690 МГц | 698–960 / 4×1710–2690 МГц | 694–960 / 4×1695–2690 МГц | 698–960 / 4×1695–2690 МГц | 694–960 / 2×1710–2170 / 2×2490–2690 МГц |
| Поляризация | 5×±45° | 5×±45° | 5×±45° | 5×±45° | 5×±45° | 5×±45° |
| Ширина ДН по уровню −3 дБ | 65°/65°/65° | 65°/65°/65° | 65°/65°/65° | 65°/65° | 65°/65°/65° | 65°/65°/65° |
| Коэффициент усиления | 18,5 дБи | 16,7 дБи | 15,5 дБи | 16,7 дБи | 17,8 дБи | 17,8 дБи |
| Электрический наклон | 2–14° / 2–12°, RET | 0–10°, RET | 2–12°, RET | 2–10°, RET | 0–10° / 2–12°, RET | 2–12°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 10 входов, это 5 систем излучателей. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 26(R1//R2) ≥26 (остальные) дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхнюю границу луча по уровню −3 дБ наводят на край соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (15,2 ± 1,3°): мачта 40 м и радиус 2 км дают около 8,7°, крыша 25 м и радиус 800 м — около 9,4°.
Электрический наклон панели — 2–14° / 2–12°, этого хватает для типовых высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.
Да. Угол наклона выставляет привод RET, управляемый по AISG 2.0/3GPP с базовой станции или из системы управления сетью, — без выезда монтажников и без отключения сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.
Привод соединяют с портом AISG на панели или с модемом в фидерной линии; оформляя заказ, сообщите, требуется ли блок RET в комплекте и какой к нему нужен кабель управления. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Значение показывает, на сколько продукты интермодуляции третьего порядка ниже несущих в стандартном испытании по IEC 62037: на антенну подают два тона мощностью по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.
Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.
Масса панели — 30,5 кг, монтажного комплекта — ещё 5,4 кг. Ветровая нагрузка при 150 км/ч — 629 / 202 / 658 Н (фронт / бок / тыл), фронтальная — около 64 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.
Количество определяется числом секторов, заложенных в схему сайта. При луче 65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель обслуживает свой сектор базовой станции собственными радиомодулями, а ёмкость сайта распределяется между секторами.
Для зоны вдоль дороги или под большую ёмкость меняют число секторов и вместе с ним ширину луча.
Артикул для заказа — KADAMM K805702719, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K805702719 могут уточняться без уведомления.
