Панельная секторная антенна базовых станций с излучающими системами 690–960 МГц и 4×1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0.
Коротко: KADAMM APX10-0727-1668IR — 690–960 / 1710–2690 МГц, 10 портов, длина 1990 мм, масса 26,4 кг, усиление 15,6 / 15,6 дБи. От ближайшей модели KADAMM K805902716 отличается так: другой набор диапазонов: 690–960 / 4×1710–2690 МГц против 694–960 / 4×1695–2690 МГц; тяжелее на 4,8 кг (26,4 против 21,6 кг).
Антенна КАДАММ APX10-0727-1668IR — пятидиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 690–960 МГц и 4×1710–2690 МГц, кросс-поляризацией ±45° и 10 портами.
Коэффициент усиления 15–15,6 / 15,3–15,6 дБи по поддиапазонам при высоте полотна 1990 мм, ширина луча в вертикальной плоскости 9,5–10,6 / 7,7–9,8°. Электрический наклон 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0; механический наклон 0–10°.

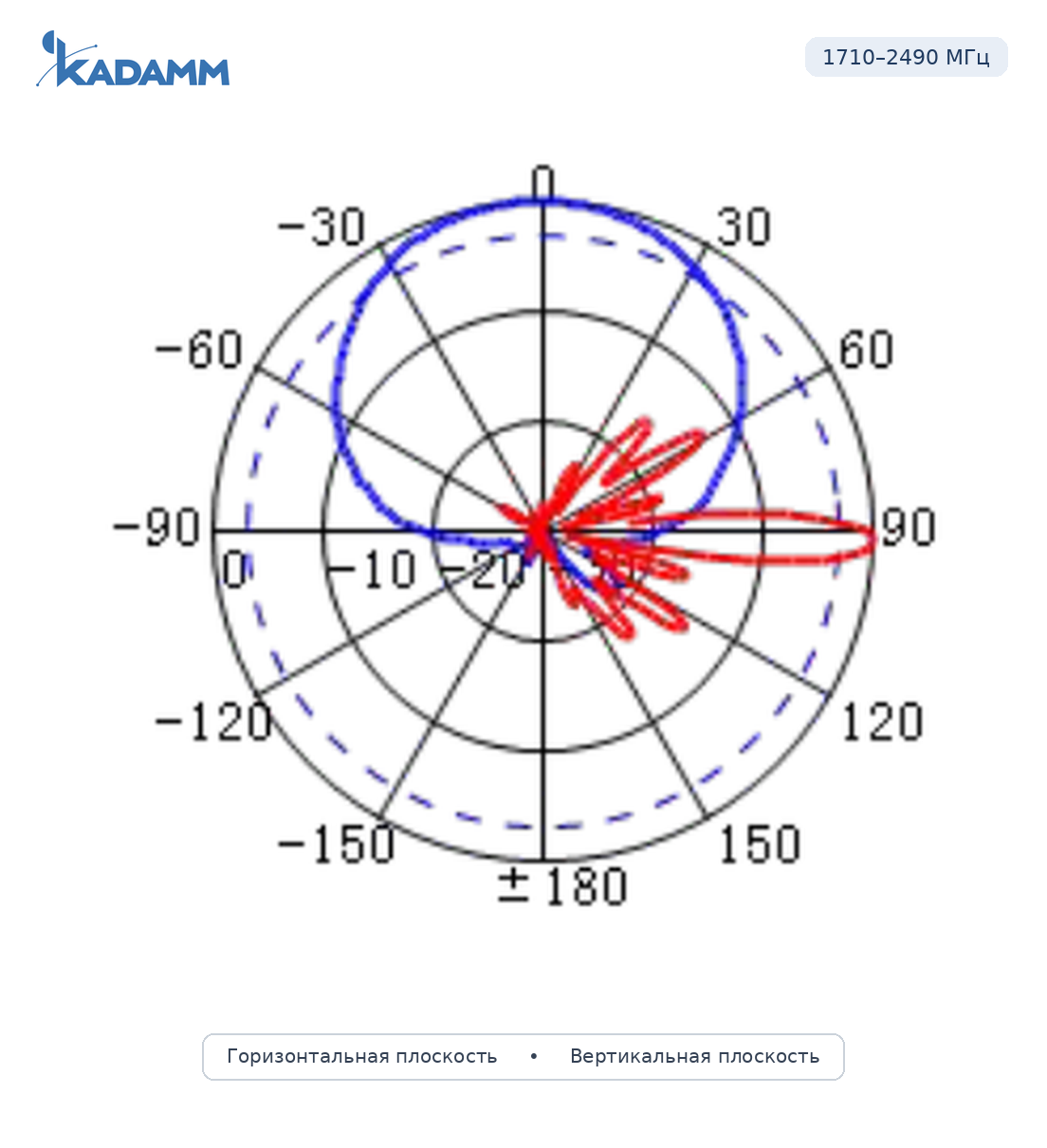

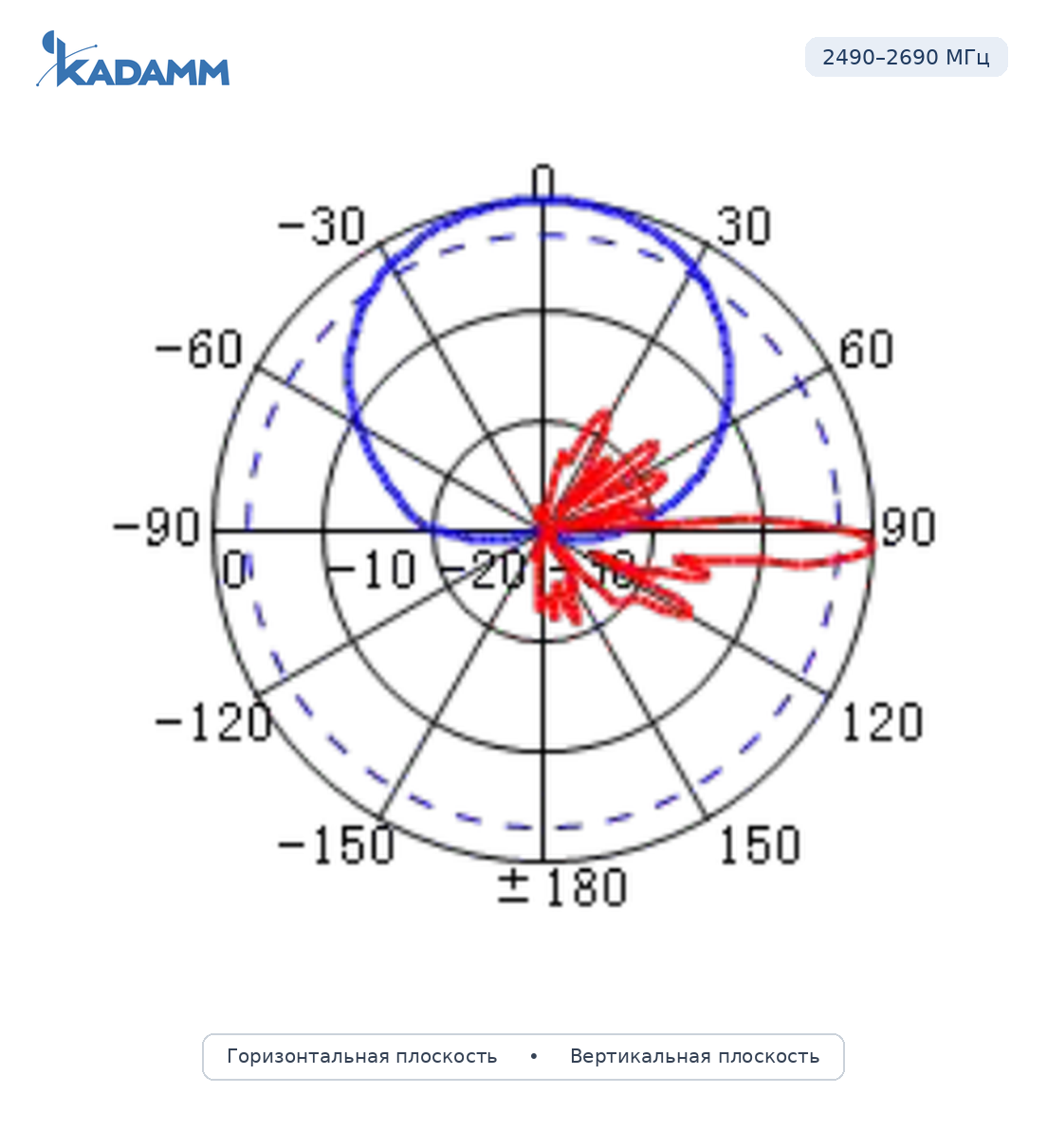

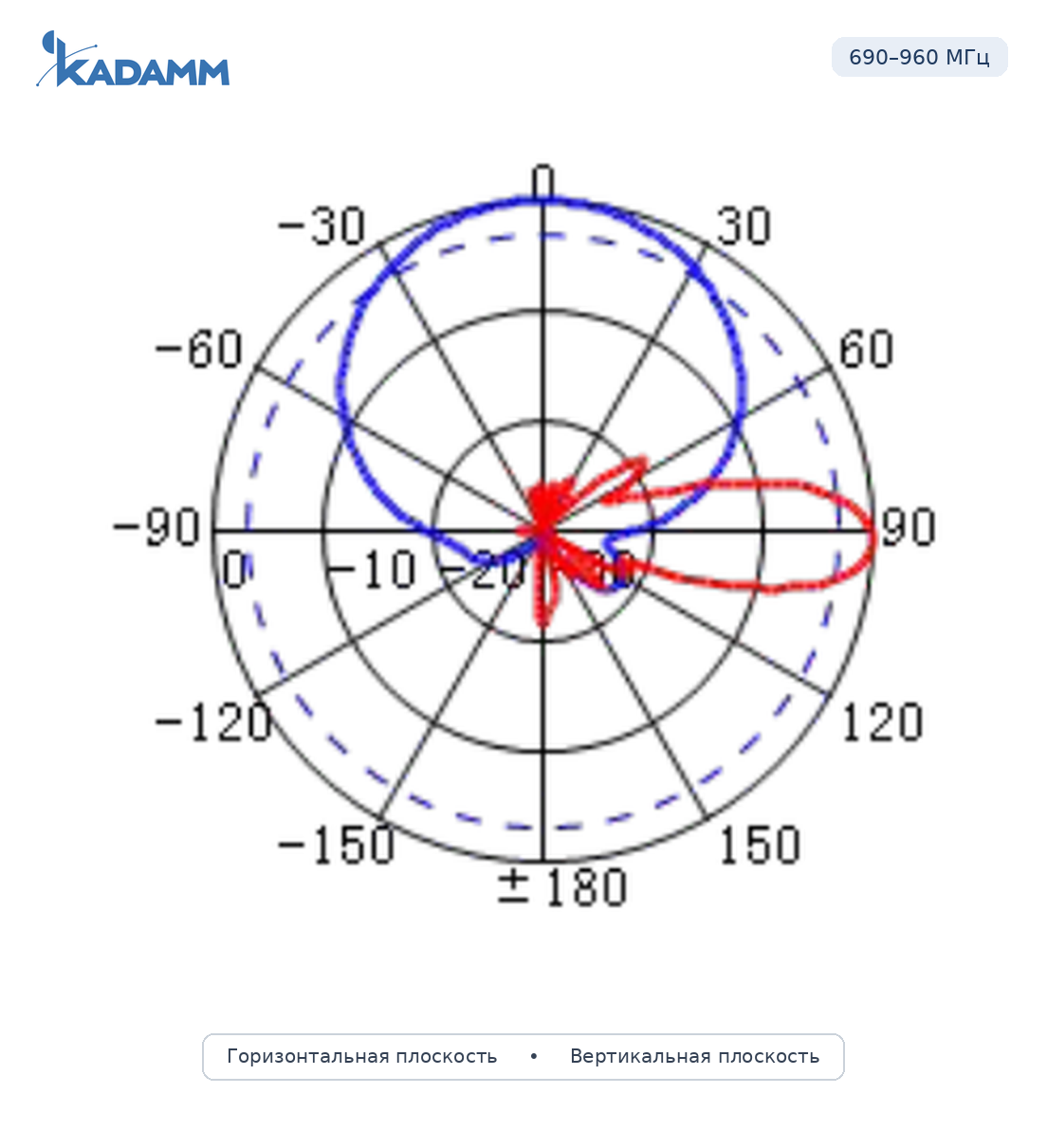

Диаграммы направленности KADAMM APX10-0727-1668IR в полосах 690–960 МГц, 1710–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
Система 690–960 МГц
| Параметр | 690–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15 ± 0,6 | 15,6 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,6 ± 1,5° | 9,5 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | |
Система 4×1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 15,4 ± 0,8 | 15,6 ± 0,8 | 15,3 ± 0,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 64 ± 6° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,8 ± 0,7° | 8,8 ± 0,7° | 7,7 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | <1,5 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт / 200 Вт |
| Блок RET | KRCU20D |
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1990 × 396 × 190 мм |
| Размеры упаковки | 2240 × 490 × 320 мм |
| Масса антенны | 26,4 кг |
| Масса монтажного комплекта | 4,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX10-0727-1668IR работает в полосах 690–960 / 1710–2690 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600): 5 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 66° подходит для секторных площадок.

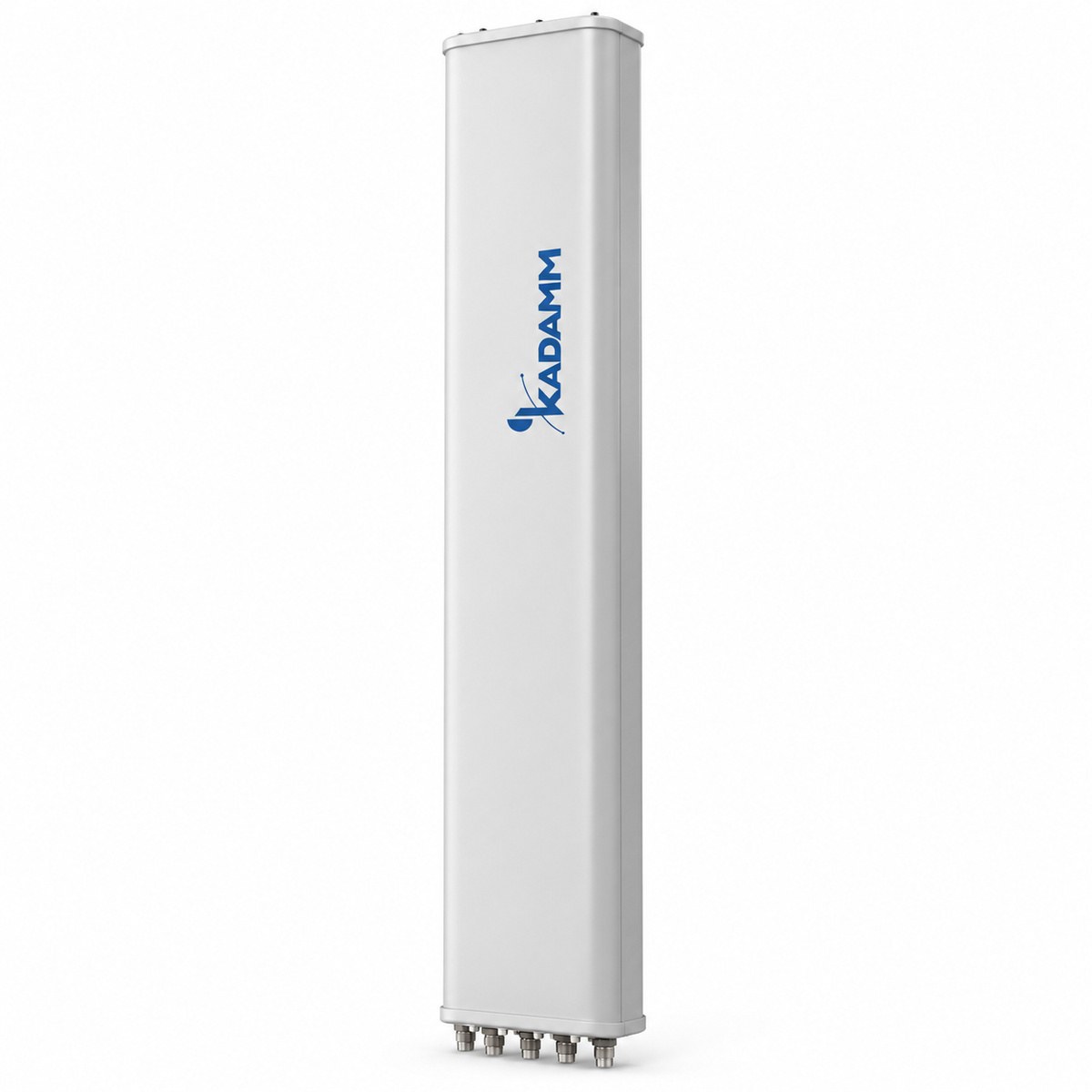

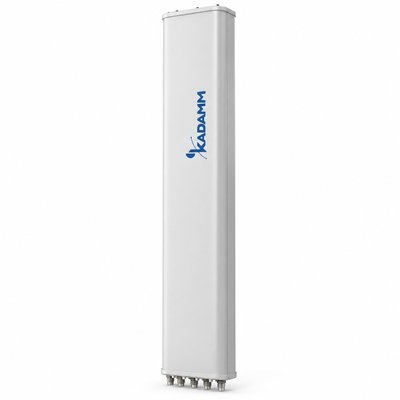

Антенна КАДАММ APX10-0727-1668IR, монтажный комплект на трубу Ø50–Ø115 мм.

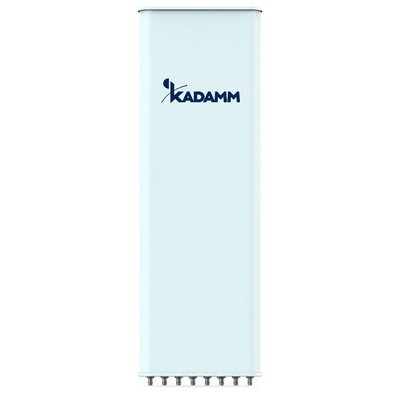

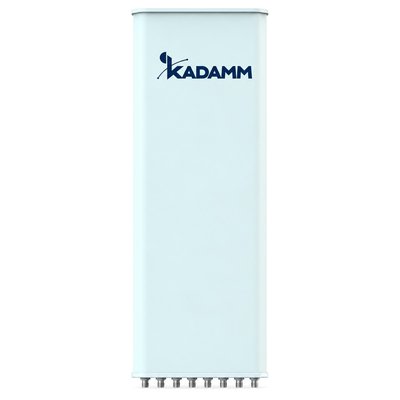

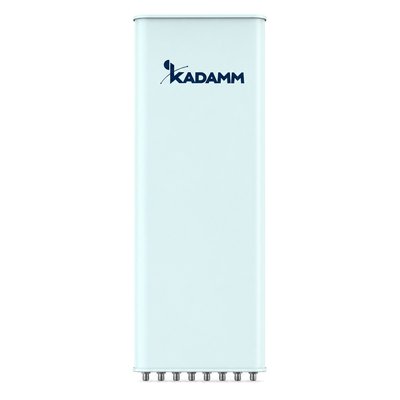

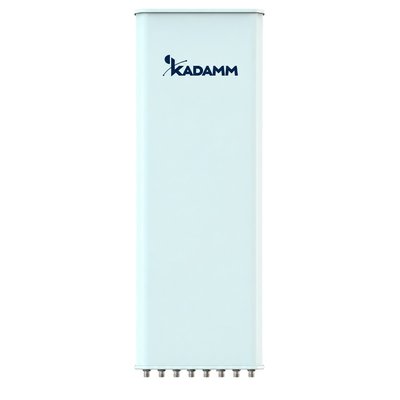

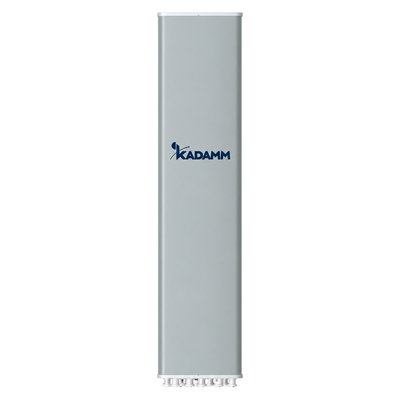

| Параметр | APX10-0727-1668IR | K805902719 | K805902718 | K805902718h | K805902718l | K805902718m |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 690–960 / 4×1710–2690 МГц | 2×698–960 / 3×1710–2690 МГц | 694–960 / 2×1710–2170 / 2×2490–2690 МГц | 2×698–960 / 3×1710–2690 МГц | 2×698–960 / 3×1710–2690 МГц | 2×698–960 / 3×1710–2690 МГц |
| Поляризация | 5×±45° | 5×±45° | 5×±45° | 5×±45° | 5×±45° | 5×±45° |
| Ширина ДН по уровню −3 дБ | 66° | 65°/65°/65° | 65°/65°/65° | 65°/65°/65° | 65°/65°/65° | 65°/65°/65° |
| Коэффициент усиления | 15,6 дБи | 18,3 дБи | 17,8 дБи | 17,7 дБи | 17,6 дБи | 17,7 дБи |
| Электрический наклон | 2–12°, RET | 2–12°, RET | 2–12°, RET | 2–10° / 2–12°, RET | 2–14° / 2–12°, RET | 2–12°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX10-0727-1668IR — 690–960 / 1710–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX10-0727-1668IR — 10 × розетка 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — 5×±45°.
У KADAMM APX10-0727-1668IR крепление на трубу Ø50–Ø115 мм, размеры 1990 × 396 × 190 мм, масса 26,4 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APX10-0727-1668IR — 2–12° — задаётся блоком RET по AISG; механический наклон 0–10° — кронштейном.
Артикул для заказа — KADAMM APX10-0727-1668IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX10-0727-1668IR могут уточняться без уведомления.
Поставляем KADAMM APX10-0727-1668IR — секторная антенна базовой станции 690–2690 МГц, 15,6 дБи, 10 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
