KADAMM K805902718 — секторная антенна 694–2690 МГц, 5 систем излучателей, 17,8 дБи, 10 портов, RET

Коротко: KADAMM K805902718 — 694–960 / 2×1710–2170 / 2×2490–2690 МГц, 10 портов, длина 1499 мм, масса 21 кг, усиление 15,1 / 17,5 / 17,8 дБи. От ближайшей модели KADAMM K805702719 отличается так: другой набор диапазонов: 694–960 / 2×1710–2170 / 2×2490–2690 МГц против 2×690–960 / 2×1695–2690 / 1427–2690 МГц; легче на 9,5 кг (21 против 30,5 кг).

Для KADAMM K805902718 опорные цифры — коэффициент усиления 17,8 дБи и ширина ДН 65°. Рядом в линейке — KADAMM K805902718l. У неё полоса 698–2690 МГц, у KADAMM K805902718 — 694–2690 МГц. Полоса KADAMM K805902718l целиком входит в полосу KADAMM K805902718.

KADAMM K805902718 — панель для сектора базовой станции сотовой сети, полосы 694–960 / 2×1710–2170 / 2×2490–2690 МГц. Главное в цифрах: 5 систем излучателей; 10 входов; горизонтальный луч 65°/65°/65°; усиление до 17,8 дБи; наклон луча 2–12° с дистанционным управлением.

По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. За счёт экрана излучение уходит вперёд: мощность сосредоточена в одном секторе, а сзади и по соседним направлениям антенна почти не излучает. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч составляет 16,1 ± 1,4°. Столбцы разных диапазонов работают независимо: у каждой из 5 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Ортогональные поляризации практически не влияют друг на друга (развязка по кроссполяризации более 18–19 дБ), поэтому каждая система образует два независимых тракта — для режима 2T2R (MIMO 2×2) или для приёма с поляризационным разнесением без второй антенны. Отсюда и число входов: 10 — это 5 систем по две поляризации. Системы разных диапазонов развязаны на 30 дБ, так что соседние радиомодули друг другу не мешают.

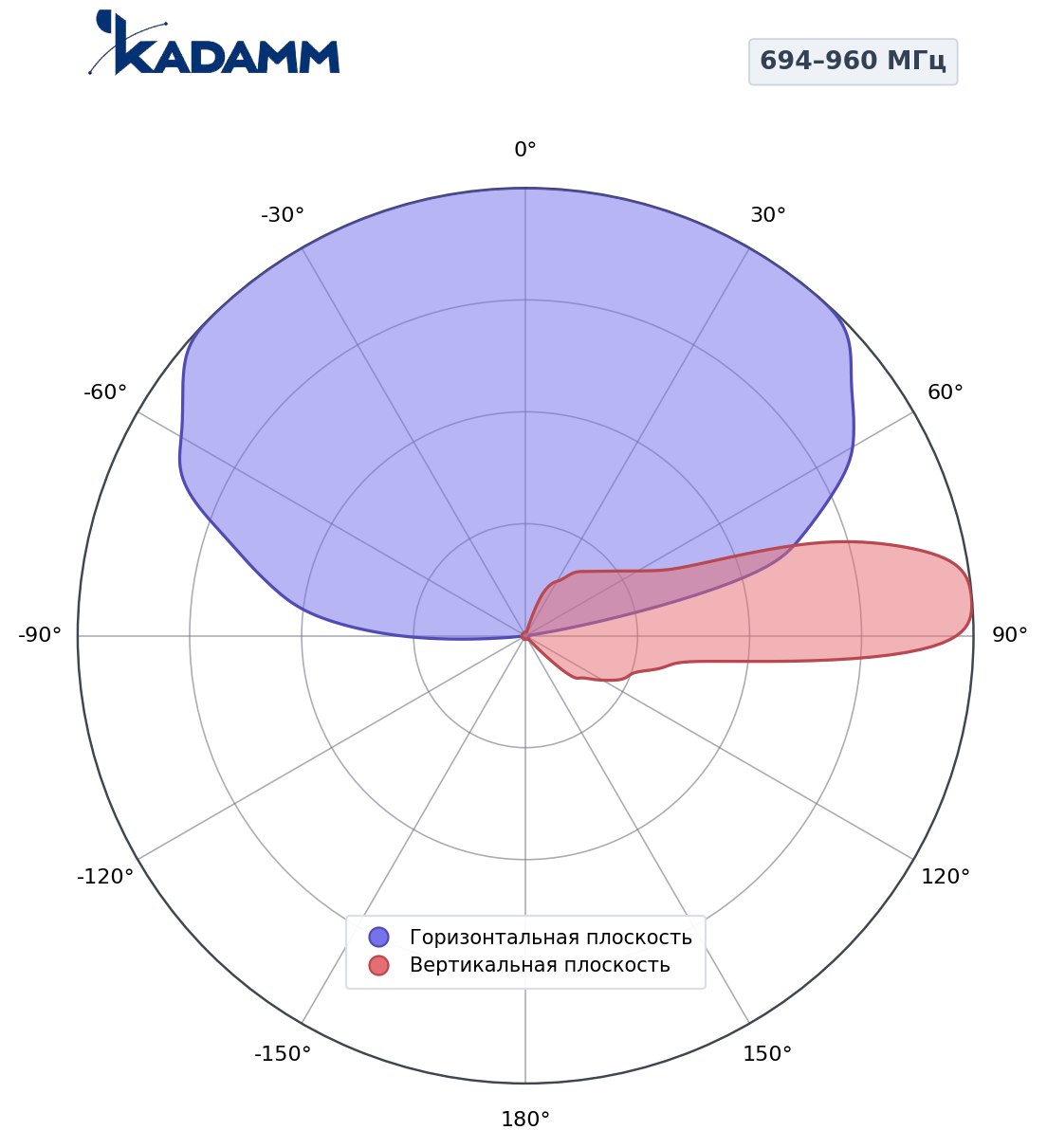

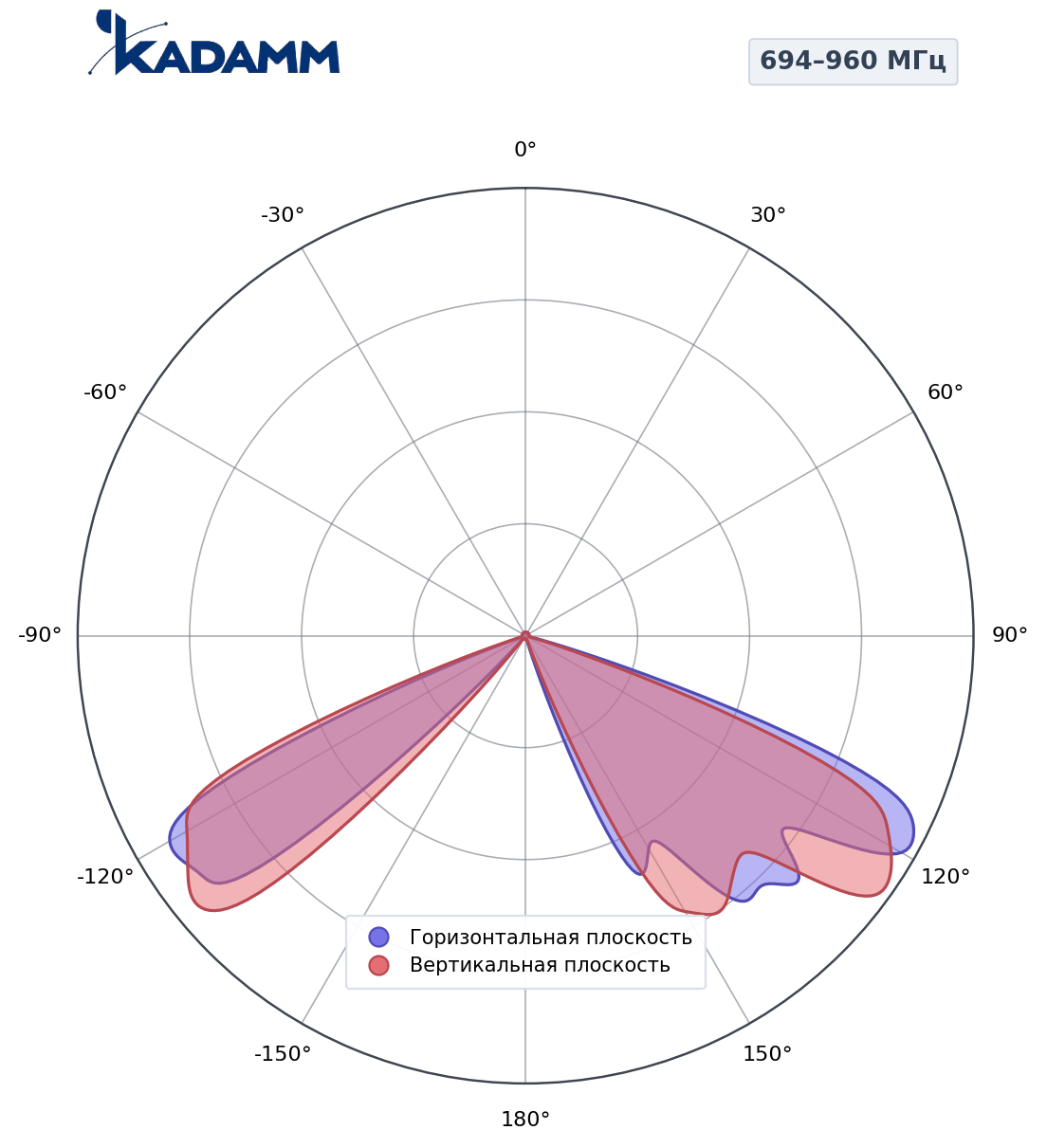

Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 24–25 дБ — в тыл уходит примерно в 251 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–17 дБ — меньше перелёта сигнала в дальние соты.

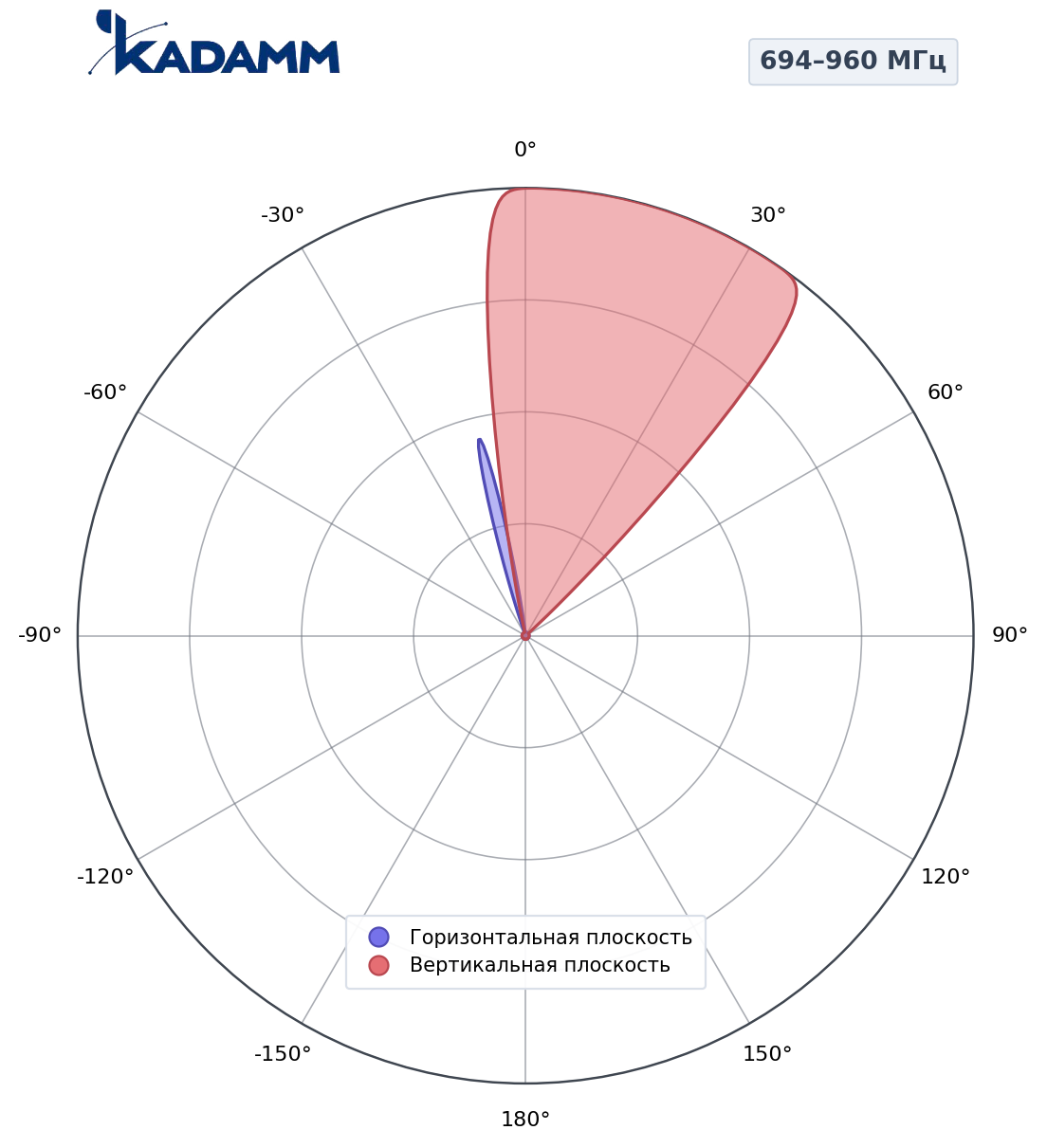

Вертикальный луч всего 16,1 ± 1,4°, и зону обслуживания определяет наклон. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 9,2°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн даёт дополнительный механический наклон 0–15°; им пользуются только для грубой доводки, так как при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Параметры тракта: КСВН менее 1,5, то есть отражение не более 4 % мощности; входная мощность до 400 Вт; IM3 — не выше −153 дБн при испытании двумя тонами по 20 Вт (IEC 62037); снизу выведены разъёмы 10 × розетка 4.3-10. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Корпус и крепление: высота × ширина × глубина 1499 × 355 × 165 мм, масса 21 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. Ветровая нагрузка при 150 км/ч составляет 598 / 187 / 669 Н (фронт / бок / тыл); фронтальная — примерно 61 кгс, и вместе с изгибающим моментом кронштейн и труба передают её на опору.

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41). Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.

Луч 65°/65°/65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.

При модернизации сайта многосистемная панель встаёт вместо двух–трёх прежних: на опоре становится свободнее, ветровая нагрузка падает, а каждый диапазон или оператор получает собственные входы.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 694–960 / 2×1710–2170 / 2×2490–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Число входов — 10, двухтрактный радиомодуль (2T2R) ставят на пару входов ±45° одной системы.

Ширина луча. 65°/65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.

Наклон. Сложите угол на край соты с половиной вертикального луча (16,1 ± 1,4°) и сверьте с диапазоном наклона панели — 2–12°.

Тракт. Мощность на вход — до 400 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.

Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 21 кг и ветер 598 / 187 / 669 Н.

Антенна KADAMM K805902718, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
