KADAMM K805902718v — секторная антенна 698–2690 МГц, 5 систем излучателей, 17,8 дБи, 10 портов, RET

Коротко: KADAMM K805902718v — 698–960 / 2×1710–2170 / 2×2490–2690 МГц, 10 портов, длина 2080 мм, масса 30,5 кг, усиление 16,1 / 17,5 / 17,8 дБи. От ближайшей модели KADAMM K805702717 отличается так: другой набор диапазонов: 698–960 / 2×1710–2170 / 2×2490–2690 МГц против 698–960 / 2×1710–2690 / 2×1710–2690 МГц; тяжелее на 6,4 кг (30,5 против 24,1 кг).

Главное в KADAMM K805902718v — полоса 698–960 / 2×1710–2170 / 2×2490–2690 МГц и коэффициент усиления 17,8 дБи. Рядом в линейке — KADAMM K805902718m. У неё масса 35,9 кг, у KADAMM K805902718v — 30,5 кг.

KADAMM K805902718v — панель для сектора базовой станции сотовой сети, полосы 698–960 / 2×1710–2170 / 2×2490–2690 МГц. Главное в цифрах: 5 систем излучателей; 10 входов; горизонтальный луч 65°/65°/65°; усиление до 17,8 дБи; наклон луча 0–10° / 2–12° с дистанционным управлением.

Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Ширину луча по вертикали задаёт высота столбца: чем больше в нём излучателей, тем уже луч и выше усиление; при высоте панели 2080 мм вертикальный луч равен 11,3 ± 0,8°. Столбцы разных диапазонов независимы друг от друга: каждая из 5 систем имеет свои входы, которые можно подключить к разным радиомодулям или даже передать разным операторам.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 16 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 10 — это 5 систем по две поляризации. Системы разных диапазонов развязаны на 30 дБ, так что соседние радиомодули друг другу не мешают.

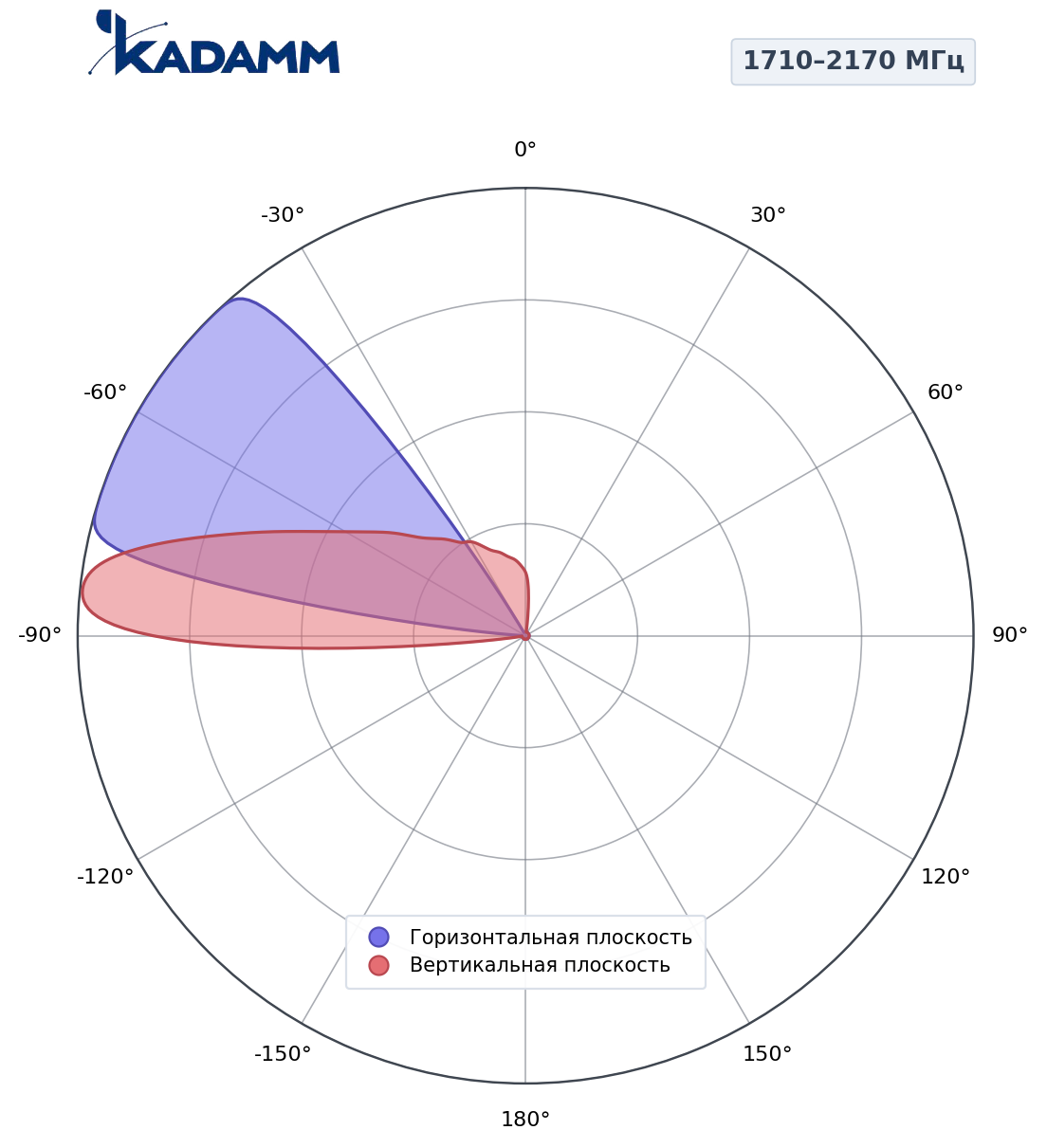

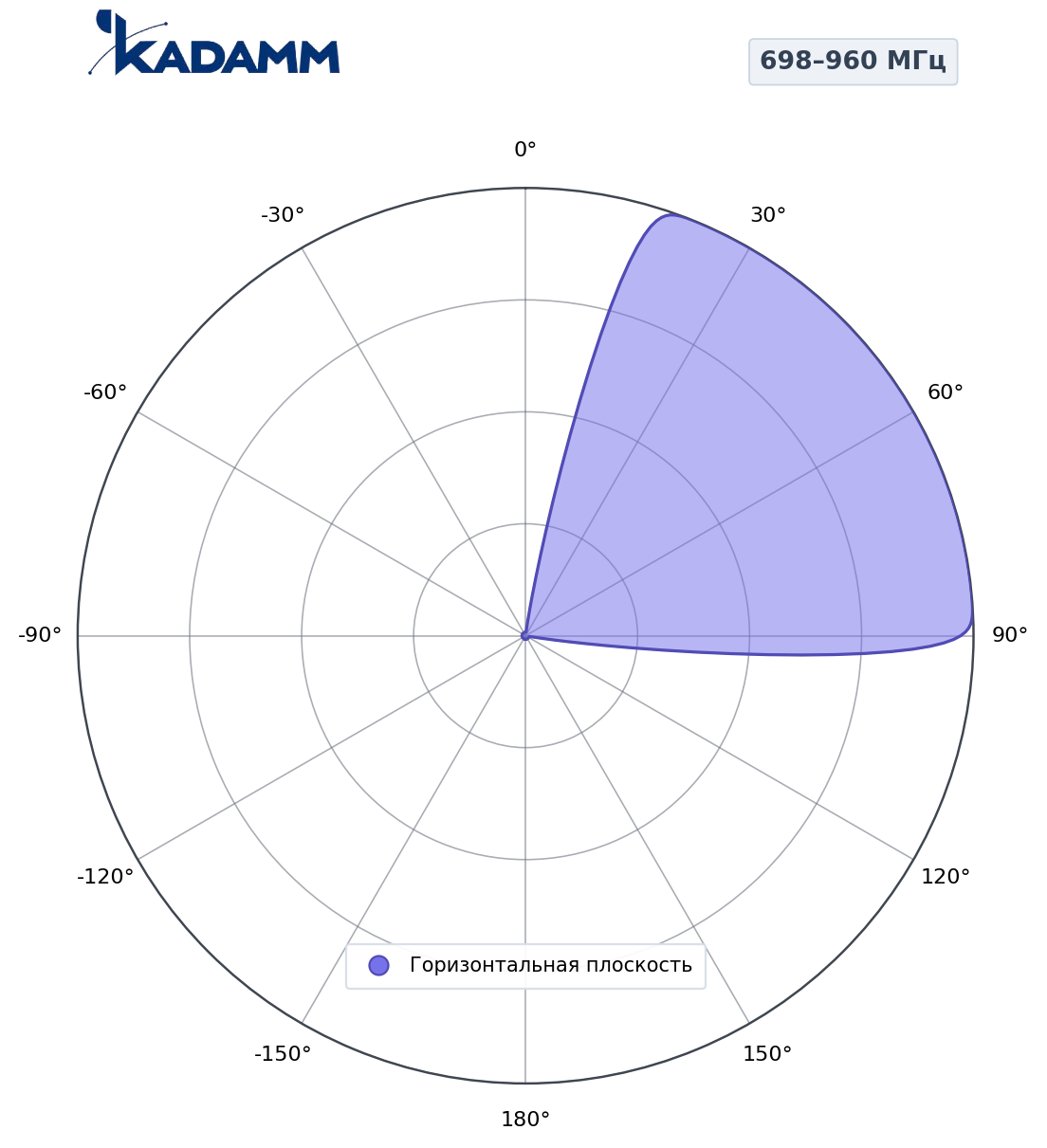

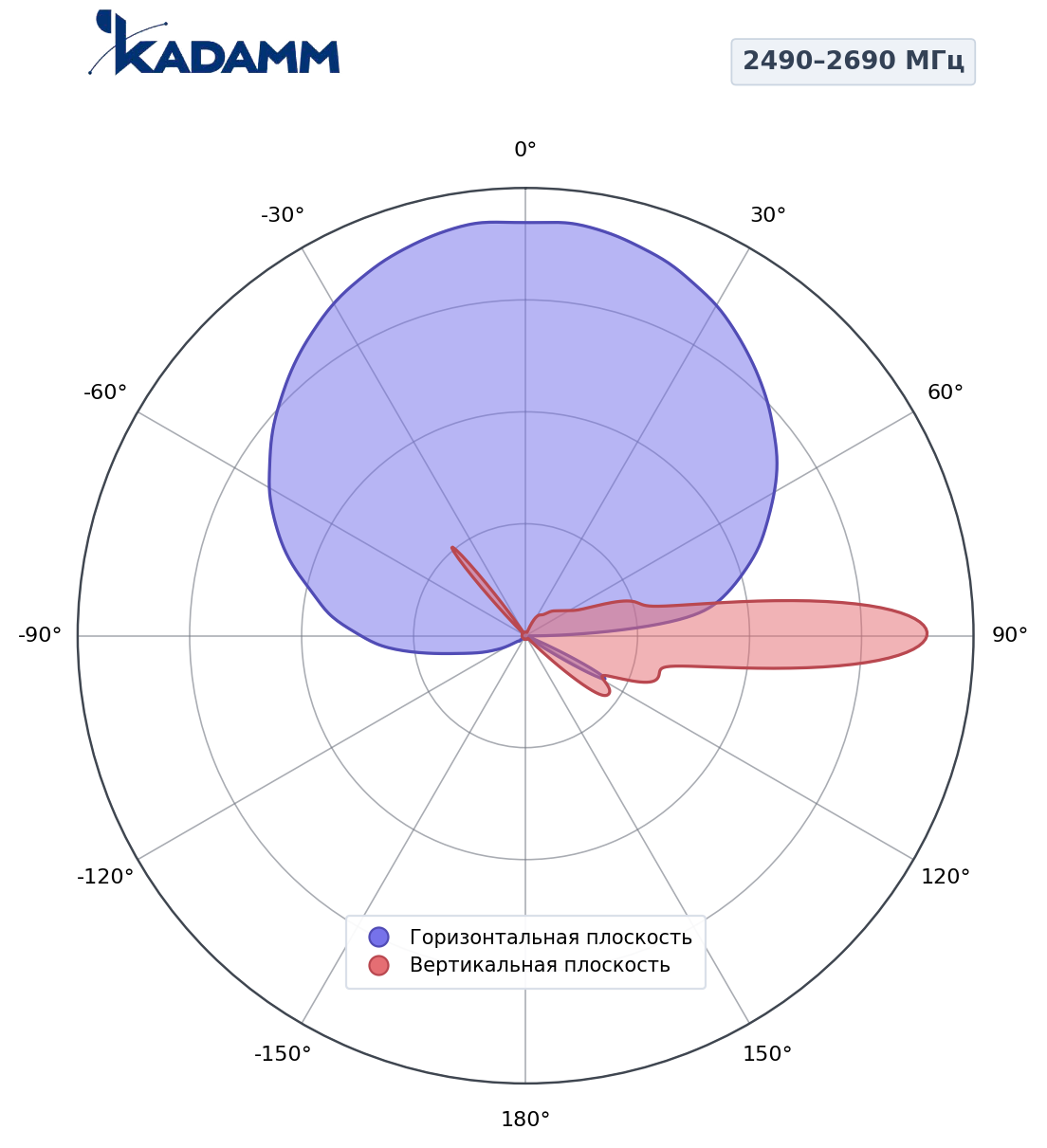

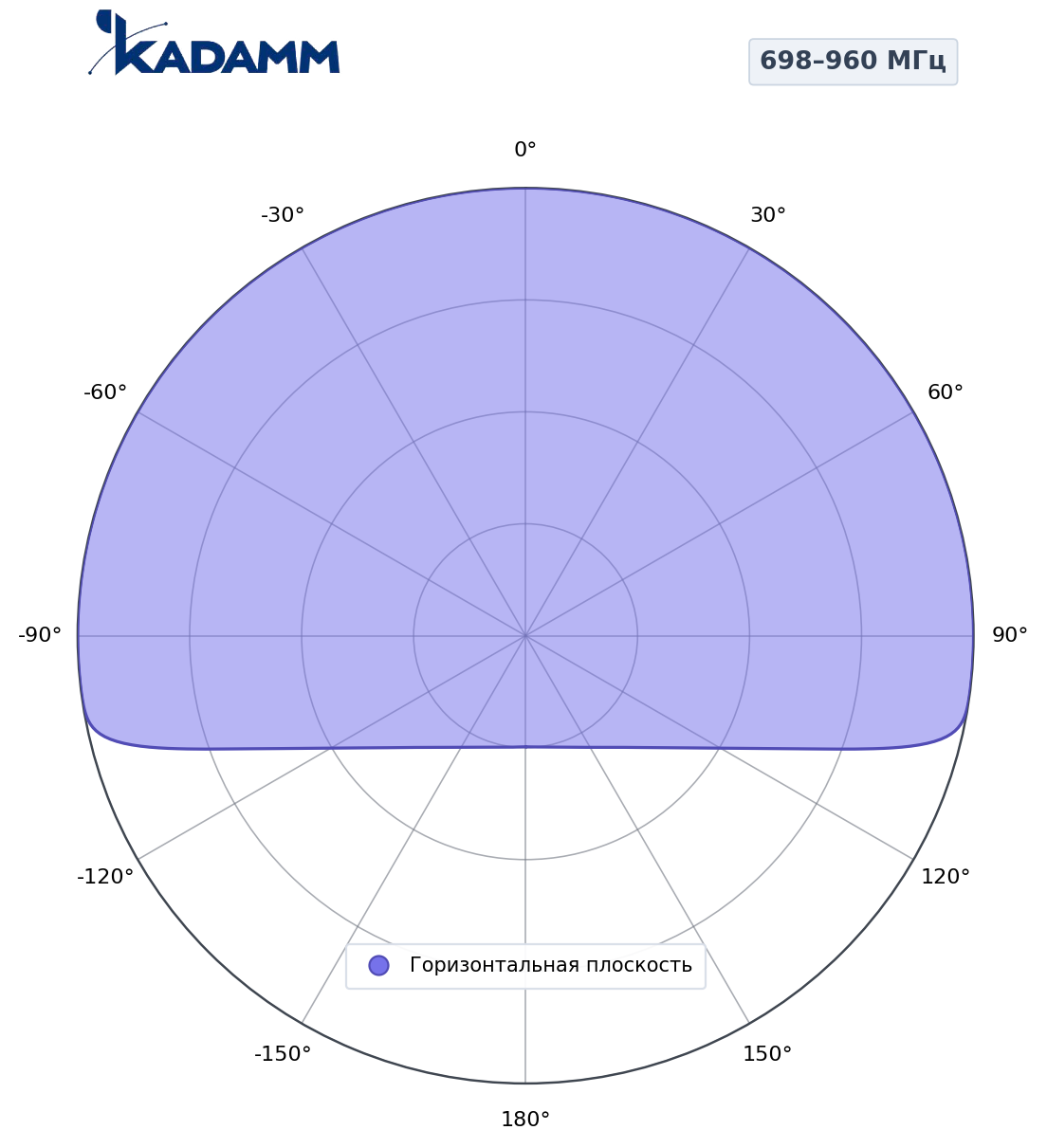

Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 25–26 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 17 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч всего 11,3 ± 0,8°, и зону обслуживания определяет наклон. Методика простая: к углу на край соты, равному арктангенсу отношения высоты подвеса к радиусу, добавляют половину ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 6,8°. Диапазон электрического наклона — 0–10° / 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн даёт дополнительный механический наклон 0–10°; им пользуются только для грубой доводки, так как при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 10 × розетка 4.3-10, вывод снизу. Если на сайте работают несколько мощных несущих, пассивная интермодуляция становится важной: продукты смешения оказываются в приёмном канале сектора и поднимают шум. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 2080 × 355 × 165 мм, масса 30,5 кг и 5,4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 216 км/ч. На скорости ветра 150 км/ч нагрузка равна 970 / 200 / 1230 Н (фронт / бок / тыл); фронтальные около 99 кгс через кронштейн и трубу приходят на опору вместе с изгибающим моментом.

Панели предназначены для опор, трубостоек и крыш макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B7/n7, B38/n38, B41/n41). Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.

С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 / 2×1710–2170 / 2×2490–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Число входов — 10, двухтрактный радиомодуль (2T2R) ставят на пару входов ±45° одной системы.

Ширина луча. 65°/65°/65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (11,3 ± 0,8°) и сравните с наклоном панели — 0–10° / 2–12°.

Тракт. Предельная подводимая мощность на вход составляет 400 Вт. IM3 линии остаётся низкой лишь при перемычках и разъёмах того же класса.

Опора. Кронштейн и трубу Ø50–Ø115 мм рассчитывают на массу 30,5 кг и ветровую нагрузку 970 / 200 / 1230 Н.

Антенна KADAMM K805902718v, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
