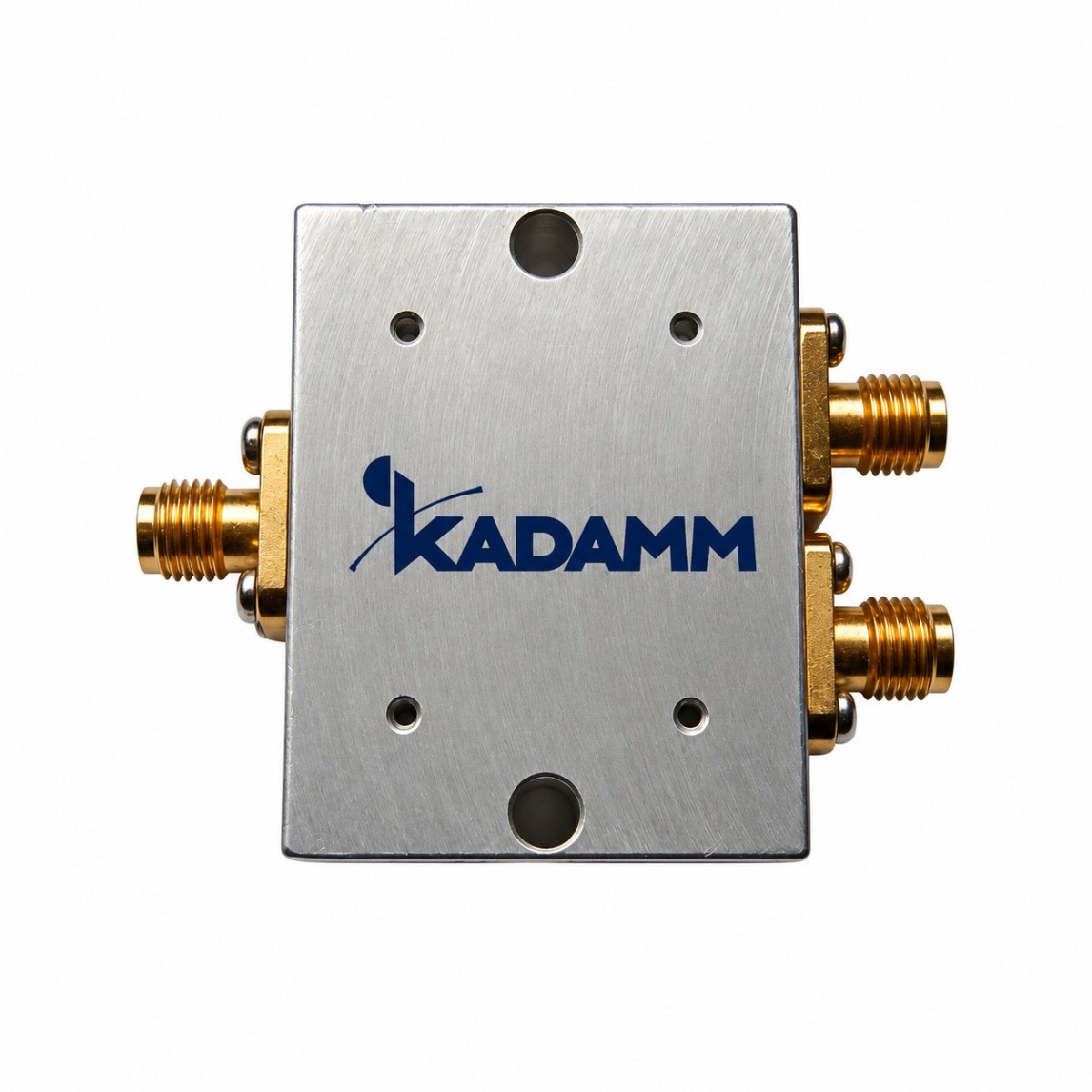

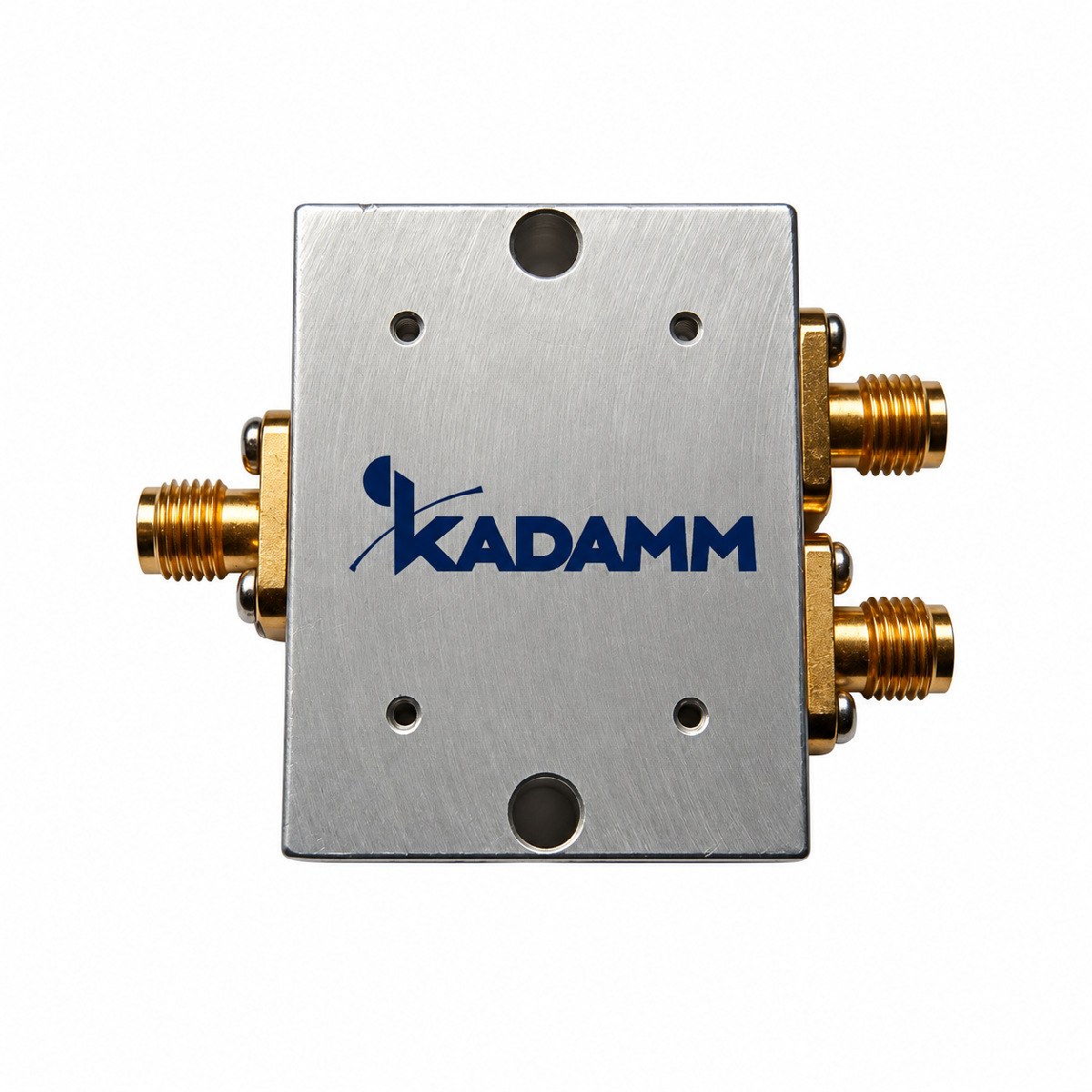

Комбайнер (частотный объединитель) КАДАММ КМ-2-18 работает в полосе 824–960 + 1700–2500 МГц: вносимые потери ≤0,6 дБ, развязка между портами ≥30 дБ, КСВН ≤1,2, мощность 20 Вт. Разъёмы розетка SMA, габариты 50×40×15 мм. Объединяет системы разных диапазонов в общий фидер и одну антенну. Оборудование KADAMM поставляется с паспортом и протоколом заводских измерений.
Комбайнер КАДАММ КМ-2-18 объединяет две частотные полосы в один фидер и одну антенную систему и разделяет их обратно на стороне оборудования. Каждая система подключается к своему порту, а общий выход идёт в распределённую сеть или на антенну.
Полосы портов: 824–960 + 1700–2500 МГц. Вносимые потери ≤0,6 дБ, развязка между портами ≥30 дБ, КСВН ≤1,2.
Соединители розетка SMA, допустимая мощность 20 Вт, волновое сопротивление 50 Ом, масса 0,05 кг.
| Параметр | Значение |
|---|---|
| Диапазоны портов | 824–960 + 1700–2500 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка между портами | ≥30 дБ |
| КСВН | ≤1,2 |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Габариты | 50×40×15 мм |
| Масса | 0,05 кг |
| Рабочая температура | −30 … +60 °C |
Характеристики КАДАММ КМ-2-18 — по паспорту изделия, сроки поставки уточняйте у менеджера.
КАДАММ КМ-2-18 работает в полосах 824–960 + 1700–2500 МГц: сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40). Комбайнер КАДАММ КМ-2-18 объединяет системы 824–960 + 1700–2500 МГц в общий фидер и одну антенну, развязка между портами ≥30 дБ.
Комплект КАДАММ КМ-2-18: комбайнер с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-2-18 — 824–960 + 1700–2500 МГц; они перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40.
У КАДАММ КМ-2-18 вносимые потери ≤0,6 дБ, развязка между портами ≥30 дБ.
У КАДАММ КМ-2-18 мощность 20 Вт, КСВН ≤1,2.
У КАДАММ КМ-2-18 разъёмы розетка SMA, габариты 50×40×15 мм, масса 0,05 кг, рабочая температура −30 … +60 °C.
У КАДАММ КМ-2-18: диапазоны портов 824–960 + 1700–2500 МГц, вносимые потери ≤0,6 дБ, развязка между портами ≥30 дБ, КСВН ≤1,2. У КАДАММ КМ-6-02: диапазоны портов 600–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц, вносимые потери 0,3±0,1 дБ (600–960 МГц), 0,4±0,2 дБ (остальные полосы), развязка между портами ≥50 дБ (600–960 МГц), ≥70 дБ (остальные полосы), КСВН ≤1,3.
Комбайнер разделяет системы по частоте, поэтому в своей полосе сигнал проходит почти без потерь— ≤0,6 дБ. Гибридный мост объединяет сигналы одной полосы и теряет около половины мощности.
Насколько сигнал одной полосы проникает в порт другой. У этого исполнения ≥30 дБ: передатчики разных систем не перегружают друг друга.
Если порт не используется, на него ставят согласованную нагрузку серии КАДАММ НС, чтобы не портить согласование тракта.
Гарантия на КАДАММ КМ-2-18 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер двухдиапазонный КАДАММ КМ-2-18 — 824–960 + 1700–2500 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
