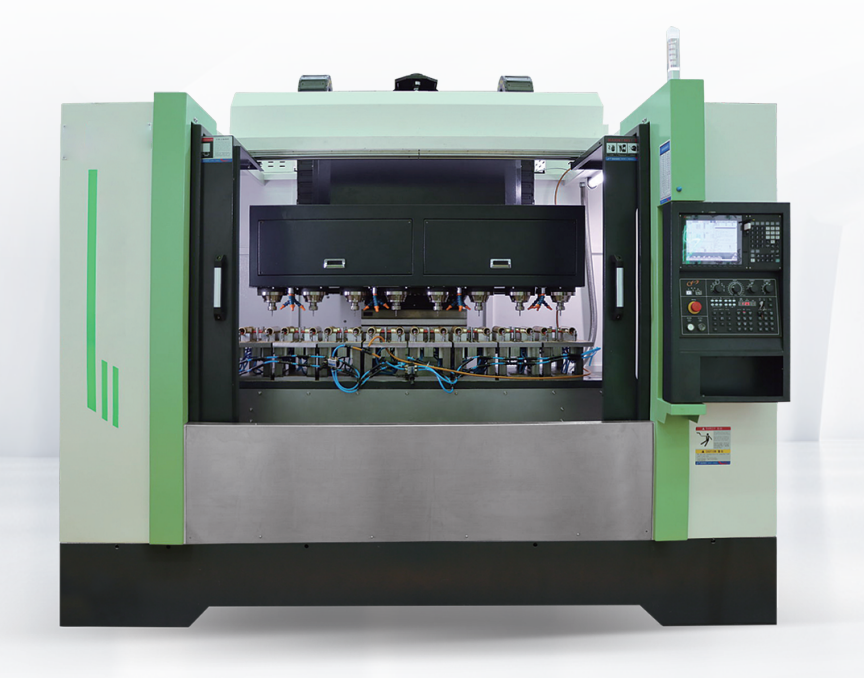

KADAMM VM-260 Вертикально обрабатывающий центр

KADAMM VM-260 — Высокоточный вертикальный обрабатывающий центр с ЧПУ
VM-260 — это компактный высокоскоростной вертикальный обрабатывающий центр с ЧПУ, предназначенный для сверхточной обработки деталей с малыми размерами и высокой геометрической точностью. Модель входит в серию YS, специально разработанную для прецизионных операций в авиационной, электронной, инструментальной и теплотехнической отраслях.
Станок отличается повышенной жёсткостью, стабильностью и высокой скоростью обработки, что делает его идеальным решением для производства мелких форм, радиаторов, теплообменников и деталей из алюминиевых сплавов и меди.
Благодаря трёхосевой системе линейных направляющих, мощному шпинделю с прямым моторным приводом и точной системе управления Mitsubishi M80, модель YSD4-260 обеспечивает безупречное качество обработки при минимальных отклонениях.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ------------------------------- |
| Перемещения по осям (X/Y/Z) | 260 / 280 / 200 мм |
| Расстояние шпиндель–стол | 150 – 350 мм |
| Центр шпинделя до колонны | 810 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 800 × 700 мм |
| Максимальная нагрузка на стол | 800 кг |
| Пазы Т | 5 × 16 × 120 мм |
| Тип конуса шпинделя | BT30 |
| Скорость шпинделя | до 24 000 об/мин |
| Привод шпинделя | Прямой моторный привод |
| Быстрая подача (X/Y/Z) | 12 / 12 / 12 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Линейного типа (32 инструмента) |
| Время смены инструмента | 1,8 с |
| Мощность шпинделя | 7,5 × 4 кВт |
| Серводвигатели (X/Y/Z) | 1,5 / 1,5 / 1,5 кВт |
| Точность позиционирования | ±0,015 мм |
| Повторяемость | ±0,006 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 2100 × 2100 × 2550 мм |
| Вес | 4,8 т |
| Питание | 5 кВА |


Преимущества:
• Компактный формат и высокая точность, оптимально подходящий для обработки малых деталей.
• Прямой привод шпинделя (до 24 000 об/мин) обеспечивает плавную работу без вибраций.
• Высокоточная система позиционирования и минимальное биение благодаря подшипникам NSK класса C3.
• Линейные направляющие по трём осям гарантируют стабильность, плавность и низкий износ.
• Шпиндель BT30 с фланцем 150 мм, идеально подходящий для высокооборотной фрезеровки.
• Прочная конструкция колонны и станины из чугуна HT300 с высокой виброустойчивостью.
• Современная система ЧПУ Mitsubishi M80 и электроника Schneider.
• Быстрая автоматическая смена инструмента (32 позиции) для серийного производства.
• Поддержка интеграции систем охлаждения, термоконтроля и подачи СОЖ через шпиндель.
• Высокая энергоэффективность, минимальные затраты на обслуживание и компактные габариты.
Краткое описание:
VM-260 — компактный вертикальный обрабатывающий центр с ЧПУ, обеспечивающий прецизионную обработку мелких деталей, радиаторов и пресс-форм. Модель сочетает скорость, стабильность и точность, идеально подходя для серийного и опытного производства компонентов в электронной, авиационной и инструментальной промышленности.

Специальное оборудование для авиационной и точной обработки
Обзор продукта
• Высокоточная обработка: для изделий с критическими требованиями к геометрической точности.
• Большая рабочая зона: увеличенные ходы и возможность тяжёлой резки.
• Применение: обработка точных деталей и пресс-форм (пластик, силикон, штамповка).
Оптико-механические характеристики
• Высокая жёсткость:
o Двухстенная колонна;
o 6 направляющих по осям X/Z;
o Подшипники NSK Ø40 мм, винтовые пары с преднатягом 3+2;
o Термическая стабильность с предварительным натяжением.
• Высокая эффективность:
o Одновременная обработка 8 заготовок;
o Шпиндели Ø18 000 об/мин;
o Высокое качество чистовой обработки.
• Премиальная комплектация:
o Система управления Mitsubishi M80 CNC;
o Серводвигатели XY 3 кВт / Z 4,5 кВт;
o Электроника и пневматика Schneider / SHOWA / SMC.
Области применения
• Радиаторы для ПК
• Радиаторы серверов
• Радиаторы для LED/Power модулей
• Радиаторы процессоров
Технические характеристики
| Параметр | Ед. изм. | VM-260 | VM-550 | VM-800 |
| ----------------------------- | -------- | ----------------------------- | ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | мм | 260 / 280 / 200 | 550 / 650 / 550 | 800 / 450 |
| Расстояние шпиндель–стол | мм | 150 – 350 | 150 – 700 | 250 – 700 |
| Центр шпинделя до колонны | мм | 810 | 700 | 740 |
| Тип направляющих | – | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | 800 × 700 | 2100 × 550 | 800 × 700 |
| Максимальная нагрузка на стол | кг | 800 | 1500 | 1000 |
| Отверстия под болты | мм | – | – | – |
| Пазы Т | мм | 5 × 16 × 120 | 3 × 18 × 140 | 5 × 18 × 120 |
| Тип конуса шпинделя | – | BT30 | BT30 | – |
| Скорость шпинделя | об/мин | 24 000 | 24 000 | – |
| Привод шпинделя | – | Прямой моторный | Прямой моторный | – |
| Быстрая подача (X/Y/Z) | м/мин | 12 / 12 / 12 | 30 / 30 / 30 | 10 / 10 |
| Максимальная подача резания | м/мин | 10 | 10 | 10 |
| Тип сменщика инструмента | – | Линейного типа, 32 позиции | Линейного типа, 16 позиций | – |
| Мощность шпинделя | кВт | 7,5 × 4 | 7,5 × 8 | – |
| Серводвигатели (X/Y/Z) | кВт | 1,5 / 1,5 / 1,5 | 3,0 / 3,0 / 4,5 | 3,0 / 3,0 |
| Точность позиционирования | мм | ±0,015 | ±0,015 | ±0,015 |
| Повторяемость | мм | ±0,006 | ±0,006 | ±0,006 |
| Мощность питания | кВА | 5 | 20 | 10 |
| Давление воздуха | кг/см² | 6 | 6 | 6 |
| Габариты (Д×Ш×В) | мм | 2100 × 2100 × 2550 | 3100 × 2600 × 3650 | 3000 × 2500 × 2300 |
| Вес | т | 4,8 | 9,8 | 5 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация:
• Защитная дверь (для моделей с ATC)
• Жёсткое нарезание резьбы
• Двойная подсветка рабочей зоны
• Система подачи СОЖ с баком и насосом
• Автоматическая смазка
• Лабиринтное уплотнение шпинделя
• Полный металлический кожух
• Система охлаждения шпинделя
• Теплообменник шкафа
• Основание и анкерные болты
• Пистолет для воздуха и СОЖ
• Инструкция по эксплуатации
Дополнительные опции:
• Энкодеры по 3 осям
• Конвейер для стружки
• Дисковый маслоотделитель
• Автоматический измеритель инструмента
• 4-я ось
• Система подачи СОЖ через шпиндель
• Лазерный щуп инструмента
• Арм-тип сменщика инструмента
Общее описание:
Линейка высокоточных вертикальных обрабатывающих центров, специально разработанных для производства радиаторов, теплообменников, пресс-форм и деталей с повышенными требованиями к точности размеров и качеству поверхности.
Модели серии обеспечивают высокую жёсткость и стабильность за счёт усиленной конструкции колонны и направляющих, а также оснащены высокооборотными шпинделями и современными системами управления Mitsubishi. Благодаря возможности одновременной обработки нескольких заготовок и применению компонентов премиум-класса (NSK, SMC, SHOWA, Schneider), станки YS гарантируют высокую производительность и длительный срок службы.
