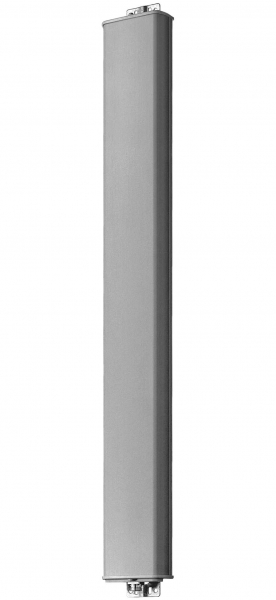

Антенна Kathrein 80010305V02 XPol Panel

Производитель
Kathrein

Цена по запросу

RUB
Есть в наличии

Доставка

Звоните: 8 (800) 505 92 60
8 (495) 109 02 08
Пишите: sales@bbrc.ru
Оплата

Доставка по всей России и СНГ

Гарантия качества
Бесплатное составление ТЗ
Официальная гарантия
yandex_market

Описание Товара

  Антенна Kathrein 80010305V02 XPol Panel

Название модели:

80010305V02 XPol Panel

Применение:

Радиочастотные системы с импедансом 50 Ом.

  Конструкция и характеристики

Технические характеристики
Диапазон рабочих частот 790 - 960 МГц
Поляризация  + 45°, – 45°
Среднее усиление (дБи) 16,8 - 17,4
Наклон 0° - 8°
Горизонтальная диаграмма
Среднее усиление (дБи) 65° - 69°
Переднее/заднее соотношение, кополярн. > 25 дБ
Кроссполярн. соотношение (осн. напр. 0°) 25 дБ
Кроссполярн. соотношение (сектор ±60°) > 10 дБ
Отслеживание, сред. 0,5 дБ
Вертикальная диаграмма
Ширина луча половинной мощности 8,5° - 9,1°
Электрический наклон 0° - 8 °, плавная регулировка
Подавление боковых лепестков первичн. 0° ... 2° ... 4° ... 8° T
Электрические характеристики
Импеданс 50 Ом
КСВН < 1,5
Изоляция (между портами) > 30 дБ
Интермодуляция IM3 <–150 дБн (несущая 2 x 43 дБм)
Максимумальная мощность на входе 500 Вт (при температуре окружающей среды 50 ° C)
Механические характеристики
Разъем 2 x 7-16 female
Расположение разъема Сзади
Ветровая нагрузка (фронтальная) 800 Н (при 150 км/ч)
Ветровая нагрузка (боковая) 390 Н (при 150 км/ч)
Ветровая нагрузка (задняя) 1090 Н (при 150 км/ч)
Максимальная скорость ветра 200 км/ч
Размеры и упаковка
Высота 2254 мм
Ширина 259 мм
Глубина 99 мм
Вес 11,5 кг / 13,5 кг (с креплениями
Высота упаковки 2536 мм
Ширина упаковки 272 мм
Глубина упаковки 147 мм
Комплект поставки Панель и 2 зажима для диаметра 50-115 мм
Конструктивные материалы
Отражатель Погодоустойчивый алюминий
Обтекатель УФ-устойчивое стекловолокно
Фурнитура Нержавеющая или оцинкованная сталь
Параметры окружающей среды
Рабочая температура  -55….+60 °С

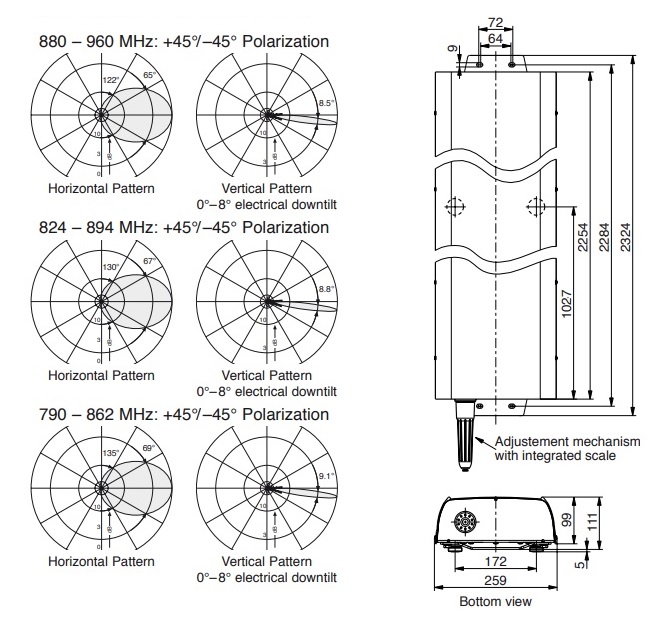

  Поляризация и габариты

 Антенна Kathrein 80010305V02 XPol Panel_поляризация и габариты



Производитель
Kathrein
Технические характеристики:
-
Диапазон рабочих частот
790 - 960 МГц
Поляризация
+ 45°, – 45°
Среднее усиление (дБи)
16.8 - 17
Наклон
0° ... 4° ... 8°
Горизонтальная диаграмма:
-
Среднее усиление (дБи)
65-69°
Переднее/заднее соотношение, кополярн.
> 25 дБ
Кроссполярн. соотношение (осн. напр. 0°)
25 дБ
Кроссполярн. соотношение (сектор ±60°)
> 10 дБ
Отслеживание, сред.
0,5 дБ
Вертикальная диаграмма:
-
Ширина луча половинной мощности
8,5-9,1°
Электрический наклон
0-8 °, плавная регулировка
Подавление боковых лепестков первичн.
0° ... 2° ... 4° ... 8° T
Электрические характеристики:
-
Импеданс
50 Ом
КСВН
< 1,5
Изоляция между портами
> 30 дБ
Интермодуляция IM3
<–150 дБн (несущая 2 x 43 дБм)
Максимумальная мощность на входе
500 Вт (при температуре окружающей среды 50 ° C)
Механические характеристики:
-
Разъем
2 x 7-16 female
Расположение разъема
Сзади
Ветровая нагрузка (фронтальная)
800 Н (при 150 км/ч)
Ветровая нагрузка (боковая)
390 Н (при 150 км/ч)
Ветровая нагрузка (задняя)
1090 Н (при 150 км/ч)
Максимальная скорость ветра
200 км/ч
Размеры и упаковка:
-
Высота
2254 мм
Ширина
259 мм
Глубина
99 мм
Вес
11,5 кг / 13,5 кг (с креплениями)
Высота упаковки
2536 мм
Ширина упаковки
272 мм
Глубина упаковки
147 мм
Комплект поставки
Панель и 2 зажима для диаметра 50-115 мм
Конструктивные материалы:
-
Отражатель
Погодоустойчивый алюминий
Обтекатель
УФ-устойчивое стекловолокно
Фурнитура
Нержавеющая или оцинкованная сталь
Параметры окружающей среды:
-
Рабочая температура
-55….+60 °С

Характеристики Антенна Kathrein 80010305V02 XPol Panel

Производитель
Kathrein
Технические характеристики:
-
Диапазон рабочих частот
790 - 960 МГц
Поляризация
+ 45°, – 45°
Среднее усиление (дБи)
16.8 - 17
Наклон
0° ... 4° ... 8°
Горизонтальная диаграмма:
-
Среднее усиление (дБи)
65-69°
Переднее/заднее соотношение, кополярн.
> 25 дБ
Кроссполярн. соотношение (осн. напр. 0°)
25 дБ
Кроссполярн. соотношение (сектор ±60°)
> 10 дБ
Отслеживание, сред.
0,5 дБ
Вертикальная диаграмма:
-
Ширина луча половинной мощности
8,5-9,1°
Электрический наклон
0-8 °, плавная регулировка
Подавление боковых лепестков первичн.
0° ... 2° ... 4° ... 8° T
Электрические характеристики:
-
Импеданс
50 Ом
КСВН
< 1,5
Изоляция между портами
> 30 дБ
Интермодуляция IM3
<–150 дБн (несущая 2 x 43 дБм)
Максимумальная мощность на входе
500 Вт (при температуре окружающей среды 50 ° C)
Механические характеристики:
-
Разъем
2 x 7-16 female
Расположение разъема
Сзади
Ветровая нагрузка (фронтальная)
800 Н (при 150 км/ч)
Ветровая нагрузка (боковая)
390 Н (при 150 км/ч)
Ветровая нагрузка (задняя)
1090 Н (при 150 км/ч)
Максимальная скорость ветра
200 км/ч
Размеры и упаковка:
-
Высота
2254 мм
Ширина
259 мм
Глубина
99 мм
Вес
11,5 кг / 13,5 кг (с креплениями)
Высота упаковки
2536 мм
Ширина упаковки
272 мм
Глубина упаковки
147 мм
Комплект поставки
Панель и 2 зажима для диаметра 50-115 мм
Конструктивные материалы:
-
Отражатель
Погодоустойчивый алюминий
Обтекатель
УФ-устойчивое стекловолокно
Фурнитура
Нержавеющая или оцинкованная сталь
Параметры окружающей среды:
-
Рабочая температура
-55….+60 °С
