Автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: 134–173 МГц, 1 порт.

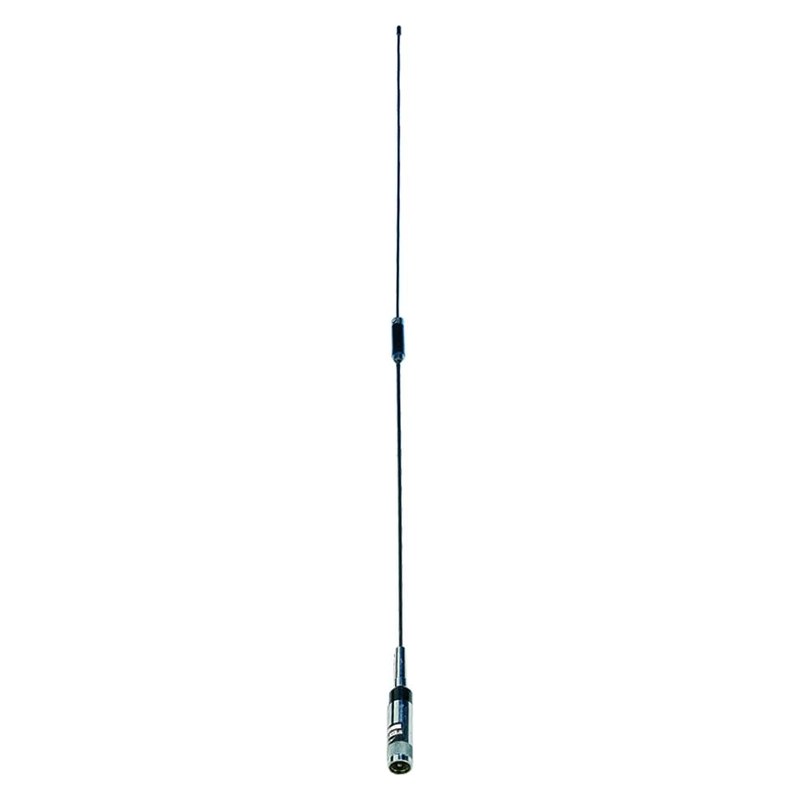

Антенна КАДАММ AM-1503M-3 — автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: одной излучающей системой 134–173 МГц, 1 портом.
Коэффициент усиления 3 дБи, ширина ДН в горизонтальной плоскости 360°. Габариты 960 мм. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
| Параметр | Значение |
|---|---|
| Размеры (В × Ш × Г) | 960 мм |
| Крепление | на магнитном основании |
Автомобильные и мобильные радиостанции DMR и аналоговых сетей VHF/UHF: служебный и коммерческий транспорт, спецтехника, такси, охрана, связь с диспетчером в пути.
Антенна КАДАММ AM-1503M-3, крепёж для монтажа на магнитном основании.
| Параметр | AM-1503M-3 | AM-1503M-2 | AM-15035M | AM-1502M-4 | AM-1502-3 | AM-1502M-3 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 134–173 МГц | 134–174 МГц | 134–173 МГц | 134–174 МГц | 130–175 МГц | 134–174 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | 3 дБи | 3,5 дБи | 2,15 дБи | 2 дБи | 2,15 дБи |
| Тип | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна | автомобильная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
По диапазону радиостанции (VHF 136–174 или UHF 400–480 МГц — частота должна входить в полосу антенны), по креплению (магнит, врезное на болт, на стекло) и по длине: чем длиннее штырь, тем выше усиление и дальность, но тем сильнее он цепляет ветки и ворота.
Магнит ставится за минуту и снимается без следов — удобно для временной установки. Врезное крепление на болт надёжнее на скорости и в мойке, лучше соединяет антенну с кузовом и даёт более стабильный КСВН.
В центре крыши: металл крыши работает как противовес, и диаграмма получается круговой. На краю крыши, багажнике или стекле диаграмма искажается и дальность падает.
У многих моделей длина штыря зависит от частоты — её подрезают или заказывают под частоту сети; после установки проверяют КСВН на рабочей частоте.
Разъём антенны должен совпадать с разъёмом радиостанции или переходником; кабель — коаксиальный 50 Ом минимальной длины, без пережатий в дверном проёме.
Артикул для заказа: KADAMM AM-1503M-3. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM AM-1503M-3 — автомобильная антенна 134–173 МГц, 3 дБи, 1 порт от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM AM-1503M-3 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
