Магнитные основания КАДАММ для автомобильных антенн радиостанций, 4G и навигации: антенна ставится на крышу без сверления кузова, сигнал идёт по кабелю в салон. 11 исполнений: под разъём антенны N, UHF, NMO, TNC и винт М6, диаметр магнита 75–110 мм, усиленные 240 × 230 мм для тяжёлых антенн и двойное основание; 50 Ом, до 100 Вт.

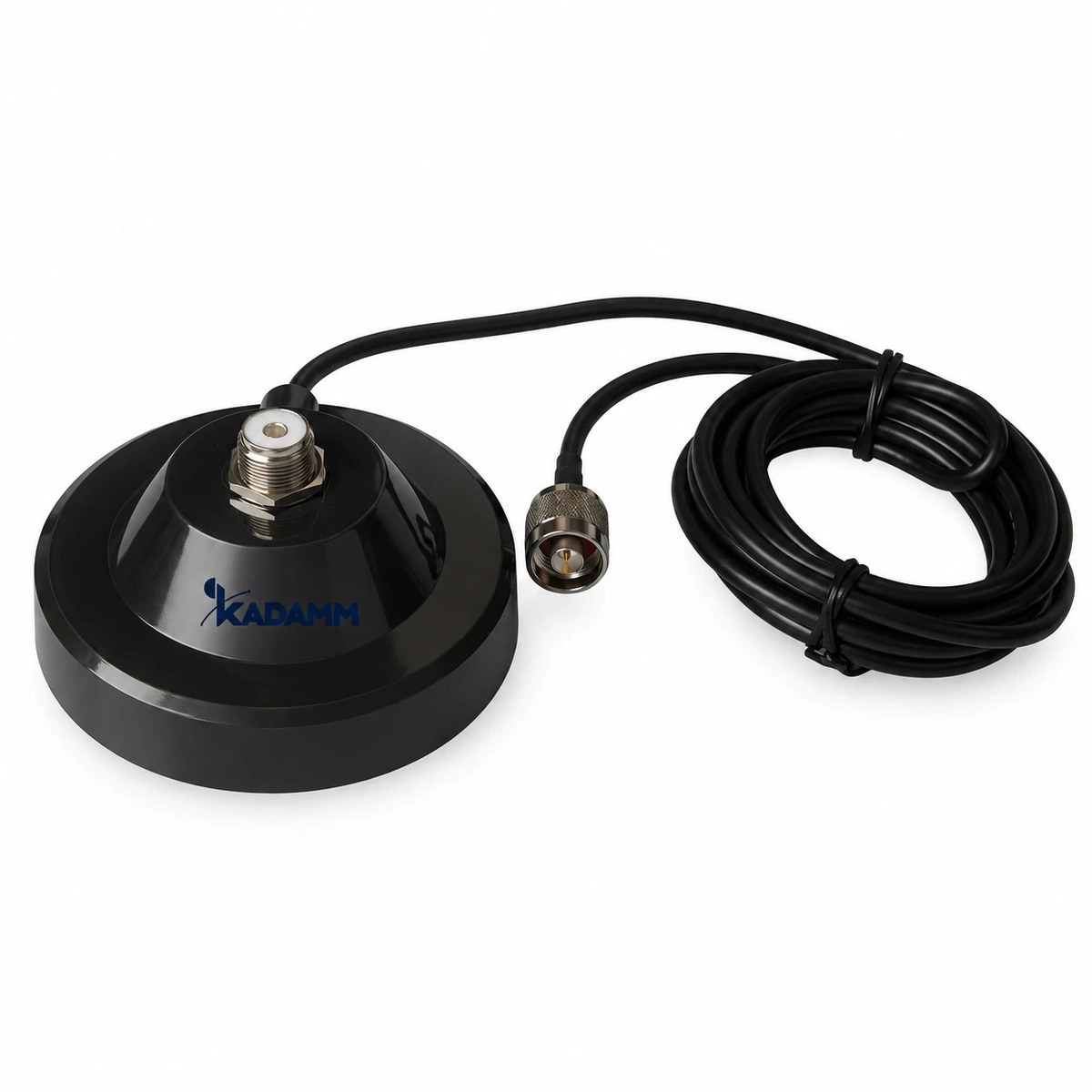

Серия KADAMM AMB — магнитные основания для штыревых автомобильных антенн. Основание держится на стальной крыше магнитом, антенна вворачивается в разъём сверху, а кабель с вилкой N (у двойного основания — SMA) заводится в салон через уплотнитель двери или люка. Так ставят временные и сезонные антенны, антенны на служебные и арендованные машины, где сверлить крышу нельзя.
Исполнение выбирают по разъёму антенны и её массе. Компактные основания Ø75–110 мм с кабелем 3 м рассчитаны на штыревые антенны VHF и UHF; чем больше диаметр магнита, тем устойчивее антенна на скорости. Основания 240 × 230 мм без кабеля рассчитаны на тяжёлые и длинные антенны, двойное основание с межосевым 110 мм — на антенну с двумя точками крепления. Металлическая крыша под основанием работает как противовес штыря, поэтому КСВН антенны нормируется именно на магнитном основании.
| Артикул | Разъём под антенну | Полоса, МГц: КСВН не более | Корпус | Размеры, мм | Масса, кг | Кабель |
|---|---|---|---|---|---|---|
| KADAMM AMB-75-TNC | розетка TNC | 0–3000: 1,5 | нержавеющая сталь | Ø75 × 35 | 0,33 | 3 м, вилка N |
| KADAMM AMB-80-M6 | гнездо М6 (под антенну с винтом М6) | 0–500: 1,15 500–1000: 1,2 1000–3000: 1,5 | нержавеющая сталь | Ø80 × 50 | 0,48 | 3 м, вилка N; затухание 0,3 / 0,7 / 1,3 дБ/м |
| KADAMM AMB-80-UHF | розетка UHF | 0–500: 1,15 500–1000: 1,2 1000–3000: 1,5 | нержавеющая сталь | Ø80 × 50 | 0,5 | 3 м, вилка N; затухание 0,3 / 0,7 / 1,3 дБ/м |
| KADAMM AMB-90-UHF | розетка UHF | 0–500: 1,2 500–1000: 1,3 | пластик ABS | Ø90 × 50 | 0,47 | 3 м, вилка N; затухание 0,3 / 0,7 дБ/м |
| KADAMM AMB-90-N | розетка N | 0–500: 1,15 500–1000: 1,2 1000–3000: 1,5 | пластик ABS | Ø90 × 50 | 0,46 | 3 м, вилка N; затухание 0,3 / 0,7 / 1,3 дБ/м |
| KADAMM AMB-110-UHF | розетка UHF | 0–500: 1,2 500–1000: 1,3 | пластик ABS | Ø110 × 50 | 0,76 | 3 м, вилка N; затухание 0,3 / 0,7 дБ/м |
| KADAMM AMB-110-N | розетка N | 0–500: 1,15 500–1000: 1,2 1000–3000: 1,5 | пластик ABS | Ø110 × 50 | 0,76 | 3 м, вилка N; затухание 0,3 / 0,7 / 1,3 дБ/м |
| KADAMM AMB-110-NMO | NMO 5/8″ | 0–500: 1,2 500–1000: 1,3 | пластик ABS | Ø110 × 47 | 0,85 | 3 м, вилка N; затухание 0,3 / 0,7 дБ/м |
| KADAMM AMB-240-NMO | NMO (переход N–NMO) | 800–960: 1,2 1700–2000: 1,2 2100–2500: 1,2 вносимые потери 0,2 / 0,3 / 0,5 дБ | пластик ABS | 240 × 230 × 50 | 3 | без кабеля, выход — розетка N |
| KADAMM AMB-240-UHF | розетка UHF | до 240: 1,2 вносимые потери 0,1 дБ | пластик ABS | 240 × 230 × 43 | 2,7 | без кабеля, выход — розетка UHF |
| KADAMM AMB-2x86-N | розетка N | 1–1000: 1,2 1000–6000: 2,0 | два магнита на пластине из нержавеющей стали 304, IPX5, −40…+65 °C, ветер до 60 м/с, белый | 2 × Ø86 × 55, межосевое 110 | 1,35 | 2 м, вилка SMA; затухание 0,6 / 2 дБ/м |
Волновое сопротивление у всех исполнений 50 Ом, максимальная мощность 100 Вт. При заказе называйте артикул исполнения из таблицы; длина кабеля и разъём на его конце — по заказу.
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
| Крепление | постоянный магнит, на стальную поверхность (крыша, капот) |
| Разъём на конце кабеля | вилка N; у двойного основания — вилка SMA; другой — по заказу |
| Длина кабеля | 3 м, у двойного основания 2 м; другая — по заказу |
Сначала — разъём антенны: вилка N, вилка UHF, NMO, вилка TNC или винт М6; основание берут с ответной частью. Затем — частота: для VHF и UHF подойдёт любое исполнение, для 4G и Wi-Fi нужны основания до 3000 МГц или двойное до 6000 МГц. Затем — масса и длина антенны: чем длиннее и тяжелее штырь, тем больше нужен магнит — Ø110 мм или 240 × 230 мм для длинных антенн. Разъём на конце кабеля — вилка N; если на радиостанции другой разъём, нужен переход или кабель с другим разъёмом — уточняйте у менеджера.
При установке на чистую сухую поверхность — нет. Перед установкой протрите крышу и основание: песок под магнитом царапает лак. Основание ставят и снимают вертикально, не сдвигая по кузову.
Компактные основания рассчитаны на штыревые автомобильные антенны VHF и UHF. Для длинных и тяжёлых антенн выбирайте Ø110 мм или усиленное основание 240 × 230 мм.
Да: металлическая крыша под основанием работает как противовес штыря. Поэтому КСВН автомобильных антенн нормируют на магнитном основании и стальной пластине; на пластиковой или алюминиевой крыше он будет хуже.
Вилка N у оснований с кабелем 3 м, вилка SMA у двойного основания. Длина кабеля и другой разъём — по заказу.
Да, исполнения AMB-75-TNC, AMB-80-M6, AMB-80-UHF, AMB-90-N и AMB-110-N работают до 3000 МГц, двойное AMB-2x86-N — до 6000 МГц. Учитывайте затухание кабеля: до 1,3 дБ/м выше 1000 МГц.
Артикулы для заказа — по таблице исполнений (например, KADAMM AMB-75-TNC). Производитель — КАДАММ (KADAMM). Характеристики могут быть изменены без уведомления.
Поставляем KADAMM AMB — магнитные основания для автомобильных антенн: N, UHF, NMO, TNC, М6, кабель 3 м под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
