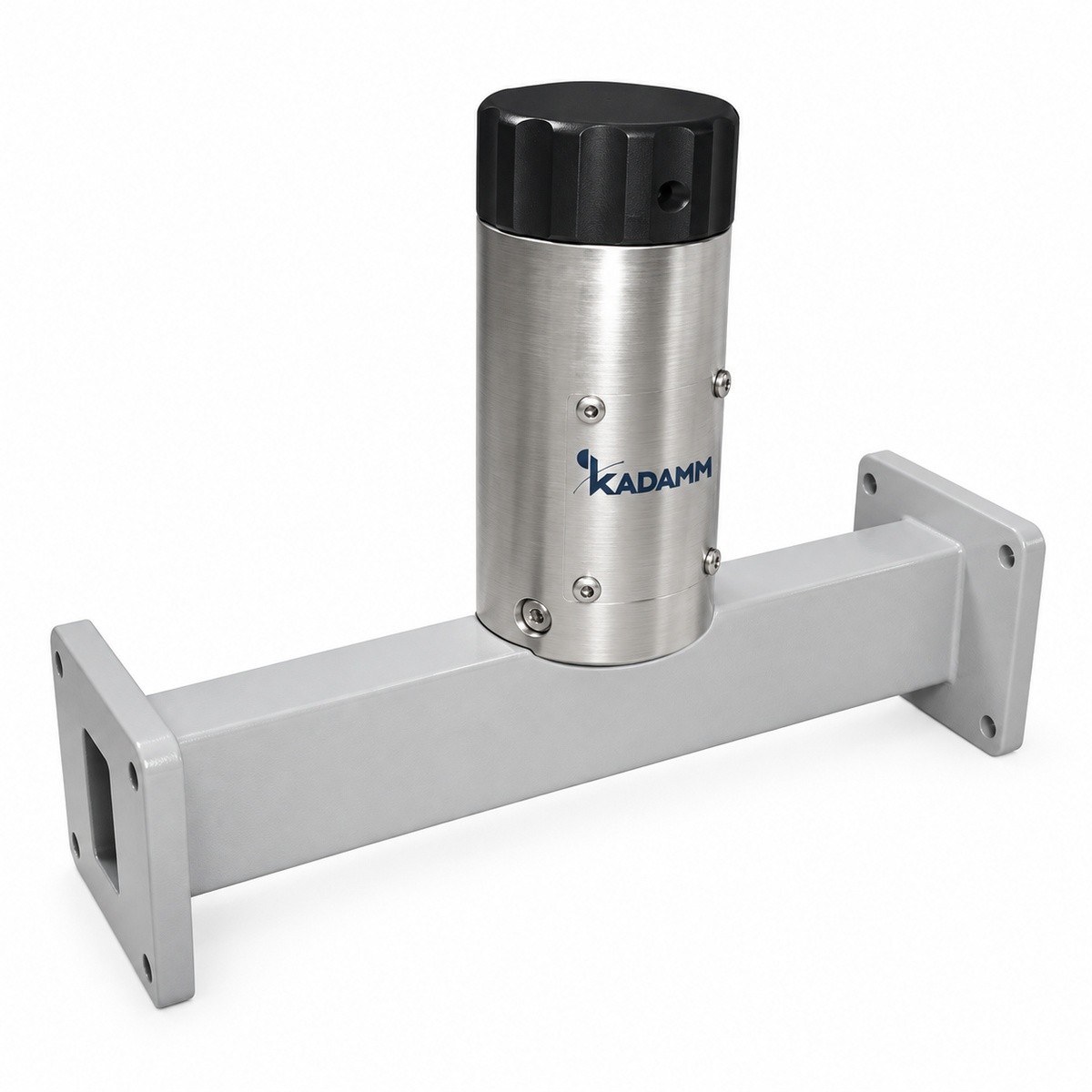

Волноводные фазовращатели регулируемые: 18 моделей. Регулировка фазы сигнала вручную, кодом или напряжением.
Серия KADAMM ФВН-Р — 18 моделей в диапазоне 2,6 – 112 ГГц. Модели различаются: частоты, потери, КСВН, волновод, фланец.
В серии KADAMM ФВН-Р — 18 моделей; диапазон регулировки фазы, потери и КСВН — в таблице.
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM ФВН-WR10 | 73,8-112 | 1,5 | 1,5 | WR10 | FUGP | медь |
| KADAMM ФВН-WR112 | 6,57-9,99 | 0,5 | 1,2 | WR112 | FBP | медь |
| KADAMM ФВН-WR12 | 60,5-91,9 | 1,5 | 1,5 | WR12 | FUGP | медь |
| KADAMM ФВН-WR137 | 5,38-8,17 | 0,5 | 1,2 | WR137 | FDP | медь |
| KADAMM ФВН-WR15 | 49,8-75,8 | 1,0 | 1,5 | WR15 | FUGP | медь |
| KADAMM ФВН-WR159 | 4,64-7,05 | 0,5 | 1,2 | WR159 | FDP | алюминий |
| KADAMM ФВН-WR187 | 3,94-5,99 | 0,5 | 1,2 | WR187 | FDP | алюминий |
| KADAMM ФВН-WR19 | 39,2-59,6 | 1,0 | 1,5 | WR19 | FUGP | медь |
| KADAMM ФВН-WR22 | 32,9-50,1 | 1,0 | 1,5 | WR22 | FUGP | медь |
| KADAMM ФВН-WR229 | 3,22-4,90 | 0,5 | 1,2 | WR229 | FDP | алюминий |
| KADAMM ФВН-WR28 | 26,5-40,0 | 0,5 | 1,35 | WR28 | FBP | медь |
| KADAMM ФВН-WR284 | 2,60-3,95 | 0,5 | 1,2 | WR284 | FDP | алюминий |
| KADAMM ФВН-WR34 | 21,7-33,0 | 0,5 | 1,3 | WR34 | FBP | медь |
| KADAMM ФВН-WR42 | 17,6-26,7 | 0,5 | 1,3 | WR42 | FBP | медь |
| KADAMM ФВН-WR51 | 14,5-22,0 | 0,5 | 1,25 | WR51 | FBP | медь |
| KADAMM ФВН-WR62 | 11,9-18,0 | 0,5 | 1,2 | WR62 | FBP | медь |
| KADAMM ФВН-WR75 | 9,84-15,0 | 0,5 | 1,2 | WR75 | FBP | медь |
| KADAMM ФВН-WR90 | 8,20-12,5 | 0,5 | 1,2 | WR90 | FBP | медь |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Рабочая полоса | 10%-20% |
| Сдвиг фазы, ° | 0-360° |
Выбор внутри серии KADAMM ФВН-Р: вносимые потери, дБ — от 0,5 у KADAMM ФВН-WR284 до 1,5 у KADAMM ФВН-WR10; КСВН — от 1,2 у KADAMM ФВН-WR284 до 1,5 у KADAMM ФВН-WR10.
Серия KADAMM ФВН-Р (2,6 – 112 ГГц; диапазоны IEEE S, C, X, Ku, K, Ka, V, W): выравнивание трактов; фазированные решётки; измерения.
Комплект поставки модели серии KADAMM ФВН-Р: фазовращатель, паспорт изделия.
Серия KADAMM ФВН-Р перекрывает 2,6 – 112 ГГц: KADAMM ФВН-WR284 — 2,60-3,95; KADAMM ФВН-WR229 — 3,22-4,90; KADAMM ФВН-WR187 — 3,94-5,99; KADAMM ФВН-WR159 — 4,64-7,05; KADAMM ФВН-WR137 — 5,38-8,17; KADAMM ФВН-WR112 — 6,57-9,99; KADAMM ФВН-WR90 — 8,20-12,5; KADAMM ФВН-WR75 — 9,84-15,0; ещё 10 в таблице исполнений.
У всех 18 моделей серии KADAMM ФВН-Р: Рабочая полоса — 10%-20%; Сдвиг фазы, ° — 0-360°.
У KADAMM ФВН-Р: диапазон 2,6 – 112 ГГц, 18 моделей, соединители по таблице исполнений. У KADAMM ФВН-Р-ВМ: диапазон 2,6 – 40 ГГц, 13 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФВН-Р — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФВН-Р могут уточняться без уведомления.
Поставляем Волноводные фазовращатели регулируемые KADAMM ФВН-Р под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
