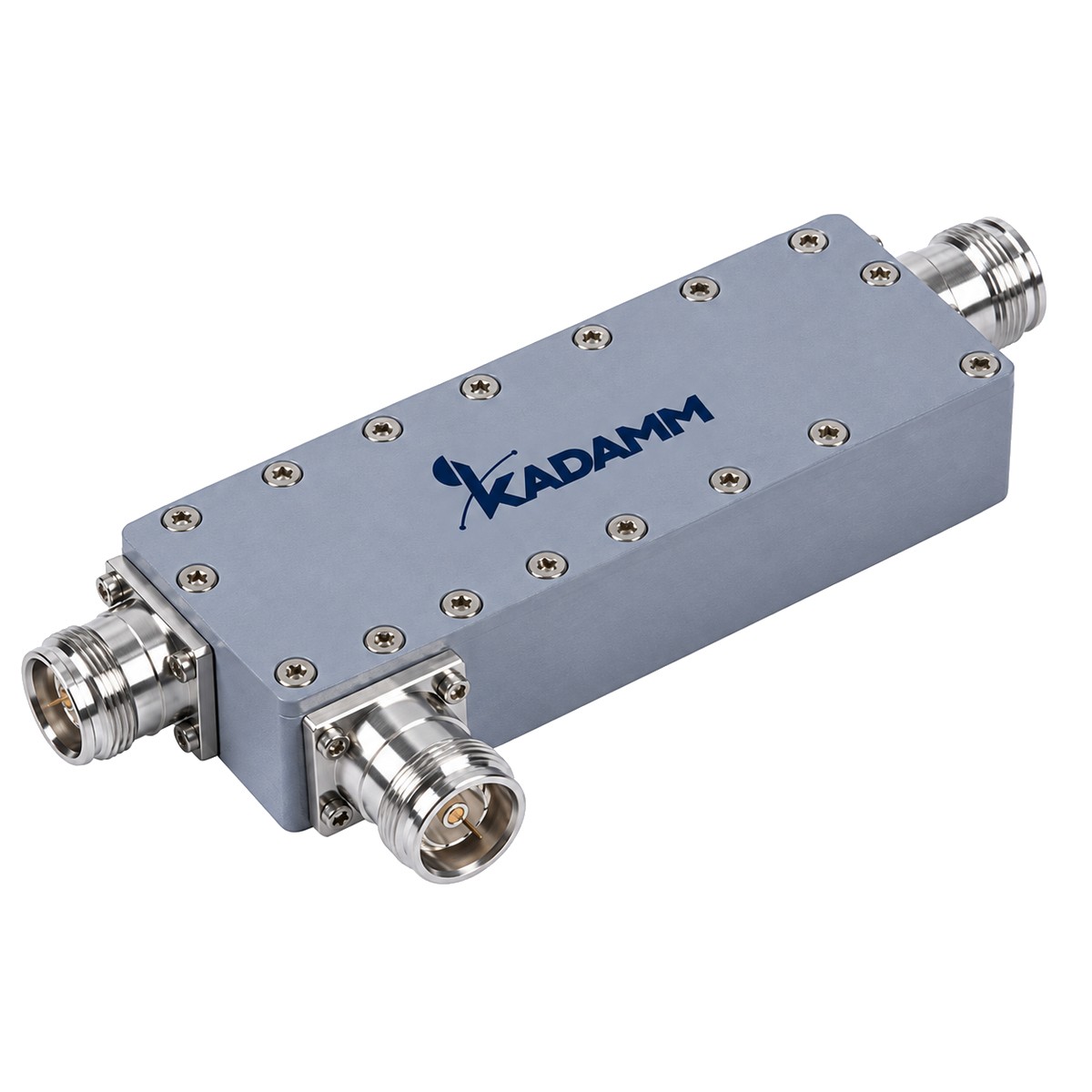

Ответвители направленные коаксиальные серии КАДАММ НО-340/3800 — 340–3800 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Серия направленных ответвителей КАДАММ диапазона 340–3800 МГц: УКВ, все сотовые диапазоны 2G/3G/4G, Wi-Fi 2,4 ГГц и 5G n78. Единый корпус, 27 исполнений по номиналу связи и типу соединителей. PIM ≤−160 dBc, IP65.
О серии
Серия НО-340/3800 — трёхпортовые направленные ответвители: магистраль IN→OUT проходит с минимальными потерями (<2,4 дБ (связь 5 дБ) … <0,35 дБ (связь 30 дБ)), на порт CPL отводится доля мощности по номиналу связи. Изоляция: >25…>50 дБ. Допуск связи ±1,0–1,4 дБ. Возвратные потери ≥19 дБ. PIM3 ≤−160 dBc. Волновое сопротивление 50 Ом, температура −35…+85 °C, IP65.
Ключевые преимущества
Технические характеристики серии
| Электрические параметры | |
|---|---|
| Диапазон частот | 340–3800 МГц |
| Номиналы связи | 5–40 дБ (по таблице) |
| Вносимые потери магистрали | <2,4 дБ (связь 5 дБ) … <0,35 дБ (связь 30 дБ) |
| Изоляция / направленность | >25…>50 дБ |
| Допуск связи | ±1,0–1,4 дБ |
| Возвратные потери | ≥19 дБ |
| PIM3 (при 2×43 дБм) | ≤−160 dBc |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Габариты | 201×42,5×27,6 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+85 °C |
| Влажность | ≤95% |
| Класс защиты | IP65 |
Варианты и артикулы серии НО-340/3800
| Артикул | Связь | На отводе | Соединители | Мощность |
|---|---|---|---|---|
| КАДАММ НО-5-340/3800-43 | 5 дБ | 32% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-5-340/3800-716 | 5 дБ | 32% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-5-340/3800-N | 5 дБ | 32% | розетка N | 300 / 800 Вт |
| КАДАММ НО-6-340/3800-43 | 6 дБ | 25% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-6-340/3800-716 | 6 дБ | 25% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-6-340/3800-N | 6 дБ | 25% | розетка N | 300 / 800 Вт |
| КАДАММ НО-7-340/3800-43 | 7 дБ | 20% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-7-340/3800-716 | 7 дБ | 20% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-7-340/3800-N | 7 дБ | 20% | розетка N | 300 / 800 Вт |
| КАДАММ НО-8-340/3800-43 | 8 дБ | 16% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-8-340/3800-716 | 8 дБ | 16% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-8-340/3800-N | 8 дБ | 16% | розетка N | 300 / 800 Вт |
| КАДАММ НО-10-340/3800-43 | 10 дБ | 10% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-10-340/3800-716 | 10 дБ | 10% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-10-340/3800-N | 10 дБ | 10% | розетка N | 300 / 800 Вт |
| КАДАММ НО-13-340/3800-43 | 13 дБ | 5.0% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-13-340/3800-716 | 13 дБ | 5.0% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-13-340/3800-N | 13 дБ | 5.0% | розетка N | 300 / 800 Вт |
| КАДАММ НО-15-340/3800-43 | 15 дБ | 3.2% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-15-340/3800-716 | 15 дБ | 3.2% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-15-340/3800-N | 15 дБ | 3.2% | розетка N | 300 / 800 Вт |
| КАДАММ НО-20-340/3800-43 | 20 дБ | 1.0% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-20-340/3800-716 | 20 дБ | 1.0% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-20-340/3800-N | 20 дБ | 1.0% | розетка N | 300 / 800 Вт |
| КАДАММ НО-30-340/3800-43 | 30 дБ | 0,10% | розетка 4.3-10 | 300 / 1500 Вт |
| КАДАММ НО-30-340/3800-716 | 30 дБ | 0,10% | розетка 7-16 | 500 / 2000 Вт |
| КАДАММ НО-30-340/3800-N | 30 дБ | 0,10% | розетка N | 300 / 800 Вт |
В серии 27 артикулов. При заказе указывайте полный артикул из таблицы — он однозначно определяет исполнение. Все варианты — складская программа или короткий срок поставки; цены по запросу: sales@bbrc.ru, 8 (800) 505-92-60.
Другие частотные серии ответвителей: КАДАММ НО-340/2700 (340–2700 МГц), КАДАММ НО-698/3800 (698–3800 МГц), КАДАММ НО-698/4000 (698–4000 МГц), КАДАММ НО-617/4200 (617–4200 МГц), КАДАММ НО-550/4000 (550–4000 МГц), КАДАММ НО-617/5925 (617–5925 МГц), КАДАММ НО-550/6000 (550–6000 МГц); равноплечие 3 дБ — КАДАММ НО-3-698/3800.
Области применения
Монтаж
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Классификация | подгруппа Э, вид Э5 «Направленные ответвители» по ГОСТ 15094-69 — устройства для направленного ответвления части энергии, распространяющейся по тракту |
| Присоединительные размеры соединителей | тип N — тип III по ГОСТ РВ 51914-2002, ГОСТ 13317-89 (МЭК 169-16 / IEC 61169-16); 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия КАДАММ на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
15+ лет
Пассивная конструкция без элементов, подверженных старению.
Техподдержка
Русскоязычная служба
Поможем рассчитать бюджет линии и подобрать состав СРК.
Наличие
Склад в Москве
Ходовые позиции серии НО поддерживаются на складе.
Купить ответвители серии КАДАММ НО-340/3800
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка · 8 (800) 505-92-60
Промышленное оборудование Ответвители направленные коаксиальные серии КАДАММ НО-340/3800 — 340–3800 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
