Разъёмы 1.6-5.6 представлены с 3 различными видами соединений:
Единый дизайн-конструкция штекера подходит ко всем трём типам соединений. Максимальная частота применения составляет 1 ГГц. Сопротивление кабельного соединения - 75 Ом для всех типов разъёмов. Модели 1.6-5.6 доступны для монтажа на печатные платы по технологии сквозной пайки. Для монтажа кабельных разъёмов используются закрутка, обжим и опрессовка. Разъёмы 1.6-5.6 широко распространены во многих видах коммуникационного оборудования.
| Коммутационная износостойкость | ≥ 1000 | |||
|---|---|---|---|---|
| Усилие подключения | винтовая фиксация ≤ 12 Н | фиксация с защелкой ≤ 50 Н | фиксация с натягом ≤ 12 Н | |
| Усилие отключения | винтовая фиксация 2.2 - 10 Н | фиксация с защелкой ≥ 18 Н | фиксация с натягом 2.2 - 10 Н | |
| Материалы | пружинящие контакты CuNi1Pb1P(C97) | внешний проводник CuZn39Pb3 | стальные металлические детали CuZn38Pb2 | изолятор PTFE / PE |
| Покрытие | центральный контакт золото поверх никеля | NiP-Au | внешний проводник золото поверх никеля | NiP-Au | стальные металлические детали белая бронза | CuSnZn3 |
Эксплуатация в соответствии с IEC 60068 - 1: 40/85/21
| Сопротивление проводников | внутренний проводник ≤ 4 мОм | внешний проводник ≤ 2 мОм |
|---|---|---|
| Сопротивление изолятора | 16 ГОм | |
| Напряжение пробоя | 1 кВ эффект. / 50 Гц | |
| Сопротивление | 75 Ом | |
| Потери на отражение | в разъёмах прямой конструкции ≥ 36 дБ / 1 ГГц | в разъёмах угловой конструкции ≥ 27 дБ / 3 ГГц |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц | |
| Рабочая частота | 3 ГГц (кабельные разъемы) / 1 ГГц |
| Группа/стандарт | |
|---|---|
| Структура | резьбовое соединение | х= 15 мм |
| Вес | 25 г |

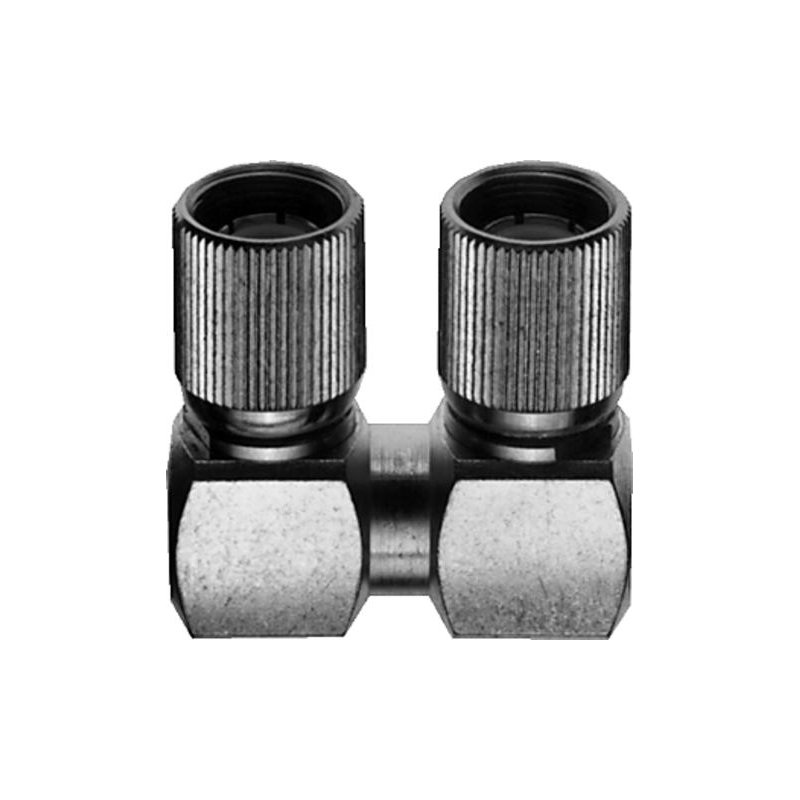

Промышленное оборудование Telegartner J01070A0010 - Переходник 1.6/5.6 от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
