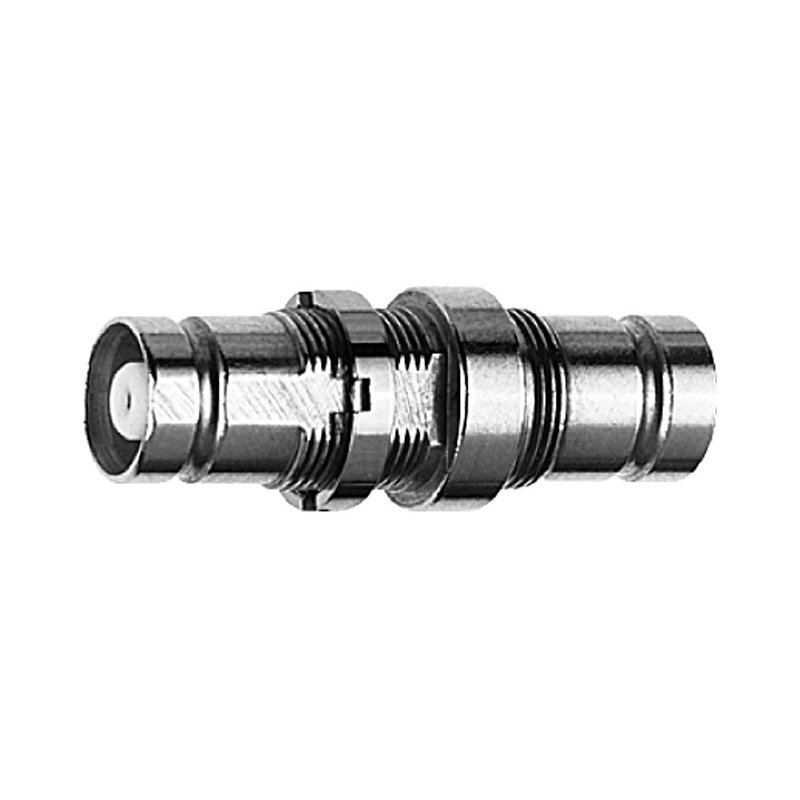

Telegartner J01074B1705 - Переходник 1.6/5.6
Кабельный проходной адаптер 1.6/5.6 · 75 Ом гнездо > гнездо | универсальное крепление. Разъёмы 1.6-5.6 представлены с 3 различными видами соединений. Единый дизайн-конструкция штекера подходит ко всем трём типам соединений:
Максимальная частота применения составляет 1 ГГц. Сопротивление кабельного соединения - 75 Ом для всех типов разъёмов. Модели 1.6-5.6 доступны для монтажа на печатные платы по технологии сквозной пайки. Для монтажа панельных разъёмов используются технологии закрутка и пайки. Разъёмы 1.6-5.6 широко распространены во многих видах коммуникационного оборудования.
Механические характеристики
| Характеристика | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 1000 |
| Усилие подключения | винтовая фиксация: ≤ 12 Н фиксация с защелкой: ≤ 50 Н фиксация с натягом: ≤ 12 Н |
| Усилие отключения | винтовая фиксация: 2.2 - 10 Н фиксация с защелкой: ≥ 18 Н фиксация с натягом: 2.2 - 10 Н |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с IEC 60068 - 1: 40/85/21
Электрические характеристики
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 4 мОм внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | 16 ГОм |
| Напряжение пробоя | 1 кВ эффект. / 50 Гц |
| Сопротивление | 75 Ом |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | 3 ГГц (кабельные разъемы) / 1 ГГц |
Технические характеристики
Группа/стандарт:
Структура:
Вес: 7 г
Промышленное оборудование Telegartner J01074B1705 - Переходник 1.6/5.6 от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
