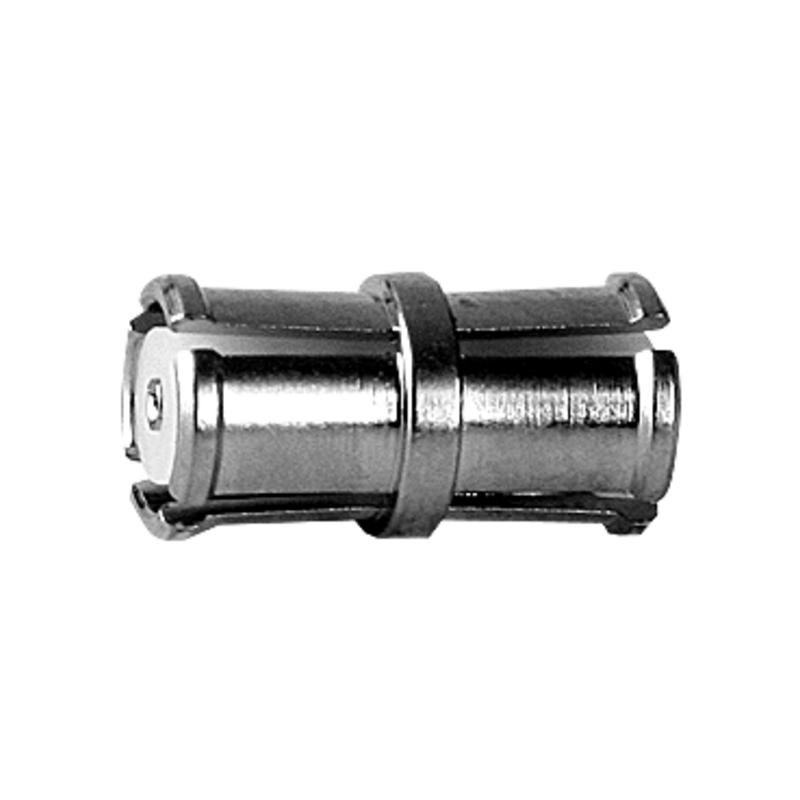

Кабельный проходной адаптер SMP · 50 Ом гнездо > гнездо.
Разъёмы SMP типа снабжены механизмом зажима с защёлкой и применяются на частоте до 12 ГГц с сопротивлением кабельного соединения 50 Ом. Разъёмы подходят для эластичных типов кабелей, таких как RG-316 и RG-178. Модели разъёмов SMP выпускаются для монтажа на печатные платы по технологии сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъёмов серии SMP используются технологии пайки, обжима и опрессовки. Компактный размер данных разъёмов позволяет применять их в миниатюрных конструкциях связи и коммуникационном оборудовании.
| Параметр | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 100 |
| Стандарт интерфейса | MIL-STD-348A |
| Материалы |
Центральный пружинящий контакт: бериллиевая бронза | CuBe2Pb Внешний проводник: бериллиевая бронза | CuBe2Pb Изолятор: политетрафторэтилен | PTFE |
| Покрытие |
Центральный контакт: золото поверх никеля | NiP-Au Внешний проводник: золото поверх никеля | NiP-Au |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/21 |
| Температурный режим | -55 .. +155 °C |
| Соответствие RoHS | 2002/95/EC |
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
Внутренний проводник: ≤ 6 мОм Внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Сопротивление | 50 Ом |
| Рабочая частота | < 12 ГГц |
| Напряжение пробоя | 500 В эфф. / 50 Гц |
| Рабочее напряжение | ≤ 335 В эфф. / 50 Гц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | |
| Структура | L= 6.45 мм |
| Вес | 1 г |
Промышленное оборудование Telegartner J01392A0001 - Переходник SMP от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
