Антенна сотовой связи для базовой станции выбирается по числу слоёв на секторе: каждая излучающая система ±45° даёт два порта и MIMO 2×2, две системы одного диапазона — MIMO 4×4. Так секторная антенна набирает от 2 портов (один диапазон) до 20 (десять систем), и по этому признаку разбит каталог. В разделе — панельные антенны КАДАММ (KADAMM) для 2G–5G: секторные на 2–20 портов, комбинированные TDD + FDD с массивом 5G, многолучевые, с формированием луча (beamforming), компактные для малых сот и блоки RET. Электрический наклон дистанционный по AISG 2.0 или фиксированный, IM3 не выше −150 дБн, разъёмы 4.3-10.
Основной признак — число независимых излучающих систем в одной панели и, соответственно, портов: одна система — 2 порта, две — 4 и так далее до десяти систем и 20 портов. Чем больше систем в одном полотне, тем больше диапазонов и операторских слоёв закрывает одна антенна базовой станции на мачте и тем меньше антенн, кабелей и ветровой нагрузки на опоре. Типовая городская площадка 2G/3G/4G одного оператора — 6–8 портов; два оператора — 12–16.
Отдельно вынесены антенны специального назначения: комбинированные TDD + FDD (массивы 5G на 3,5 ГГц вместе с FDD-системами 2G–4G), гибридные (FDD-панель с пассивным TDD-массивом), многолучевые (два–пять лучей из одной панели для плотной застройки), с формированием луча (beamforming, 8–18 портов, калибровочный порт) и компактные антенны малых сот с фиксированным наклоном. Блоки RET для дистанционного управления наклоном — в своём подразделе.
Во всех секторных антеннах КАДАММ (KADAMM) применяется поляризация ±45°, ширина диаграммы направленности по уровню −3 дБ в горизонтальной плоскости 65° (исполнения 33° и 90° — в однодиапазонных сериях), разъёмы 4.3-10 female, радом из стеклопластика и заземление по постоянному току. Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80.
| Подраздел | Систем / портов | Для каких задач |
|---|---|---|
| Секторные на 2 порта | 1 / 2 | Один диапазон, MIMO 2×2; добавление слоя к площадке, LTE-450 и TETRA-панели с RET |

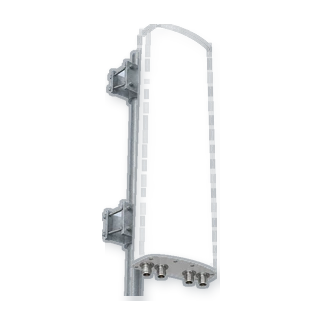

| Секторные на 4 порта | 2 / 4 | Низкий + высокий диапазон или MIMO 4×4 в одном диапазоне |
| Секторные на 6 портов | 3 / 6 | Низкий диапазон + два высоких; типовая городская площадка 2G/3G/4G |
| Секторные на 8 портов | 4 / 8 | Два низких + два высоких, MIMO 4×4 в обоих диапазонах; панель 4 × 3300–3800 для 5G |
| Секторные на 10 портов | 5 / 10 | Консолидация нескольких операторов или слоёв на одной опоре |
| Секторные на 12 портов | 6 / 12 | Полная замена 2–3 антенн одной панелью, включая 1427–1518 МГц |
| Секторные на 14 портов | 7 / 14 | Площадки совместного использования двух операторов |

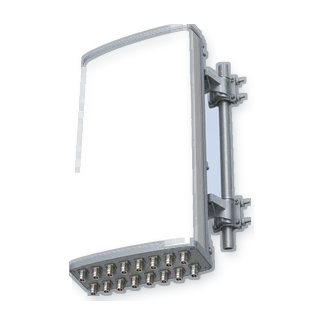

| Секторные на 16 портов | 8 / 16 | Максимальная плотность слоёв, MIMO 4×4 в высоких диапазонах для двух операторов |

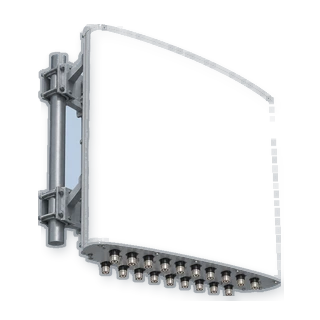

| Секторные на 20 портов | 10 / 20 | Один радом на всех операторов площадки |

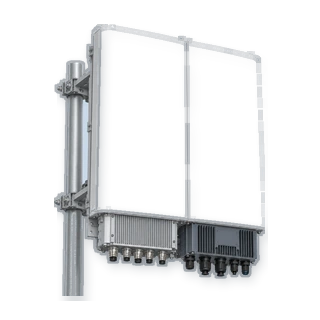

| Комбинированные TDD + FDD | FDD + массив TDD | 5G 3,5 ГГц (8T8R) вместе с FDD-слоями 2G–4G |

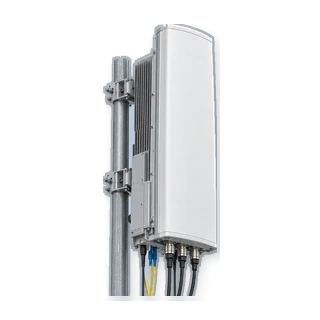

| Гибридные | 5–10 систем + TDD | FDD-панель с пассивным массивом TDD под обычный радиомодуль 3,5 ГГц |

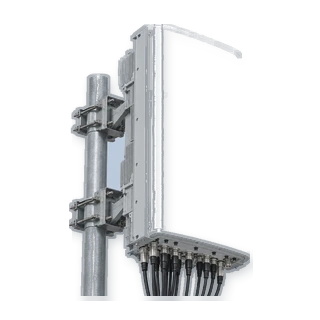

| С формированием луча | 8–18 портов + калибровка | Beamforming TDD 2,3–2,7 и 3,3–4,2 ГГц |

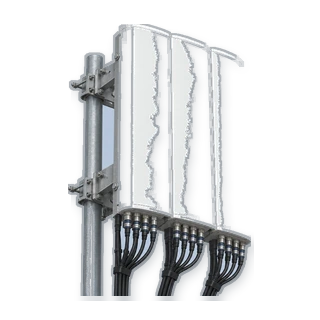

| Многолучевые | 2–5 лучей | Плотная застройка, стадионы, разделение сектора на узкие лучи |

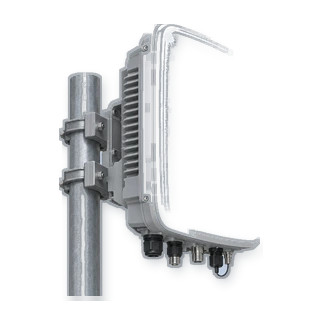

| Малых сот и специальные | 1–4 / фикс. наклон | Компактные панели small cell, сетчатые параболические |

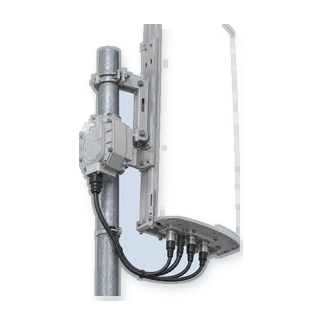

| Блоки RET | RCU, HCU | Дистанционный наклон по AISG 2.0, пульты для пусконаладки |
Сложите частотные слои, которые должны работать в секторе, и учтите MIMO: каждая система даёт 2 порта (±45°). Две системы 1710–2690 МГц — это MIMO 4×4 в одном диапазоне или два диапазона по 2×2. Так подбирается число портов и подраздел.
Внутри подраздела модели различаются высотой полотна: 1,4 м даёт 15–16 дБи, 2,0 м — 17–18 дБи, 2,6–2,7 м — 19–21 дБи в высоких диапазонах. Чем выше усиление, тем уже луч в вертикальной плоскости, точнее нужен наклон и больше ветровая нагрузка.
Для площадок с дистанционной оптимизацией берите модели со встроенным RET (AISG 2.0); для малых сот и фиксированных сценариев — антенны с фиксированным электрическим наклоном, они компактнее и дешевле в обслуживании.
Не совмещайте на одной антенне несущие с общей мощностью выше паспортной: для большинства моделей это 250 Вт на порт при 50 °C. Превышение ведёт к росту интермодуляции и деградации диаграммы направленности. Мощность и IM3 приведены в каждой карточке.
Подберём секторные антенны под план частот площадки: число слоёв, MIMO, наклон, ветровая нагрузка опоры. Пришлите список диапазонов и операторов — инженер предложит модели и посчитает комплект с блоками RET и крепежом.
