KADAMM НС-В15.2 — Насосы вакуумные водокольцевые, ряд 2

Второй ряд циркуляционных (водокольцевых) вакуумных насосов, KADAMM НС-В15.2, состоит из двух исполнений для противоположных по масштабу задач. Настольный KADAMM НС-В15.2 имеет бак 15 л и два отвода — на один-два прибора; напольный KADAMM НС-В57 стоит на колёсах, несёт бак 57 л и пять отводов и рассчитан на малые производства, реакторы и укрупнённые испарители. Вода в обоих ходит по замкнутому контуру, то есть водопровод и канализация не нужны; разрежение достигает 0.098 МПа, уплотнения выполнены из фторкаучука, а обратный клапан при остановке не даёт воде уйти в вакуумную линию. От первого ряда KADAMM НС-В эти насосы отличаются материалами проточной части и бака, набором отводов, а также тем, что жидкостный глушитель и обратный клапан входят в штатную комплектацию.

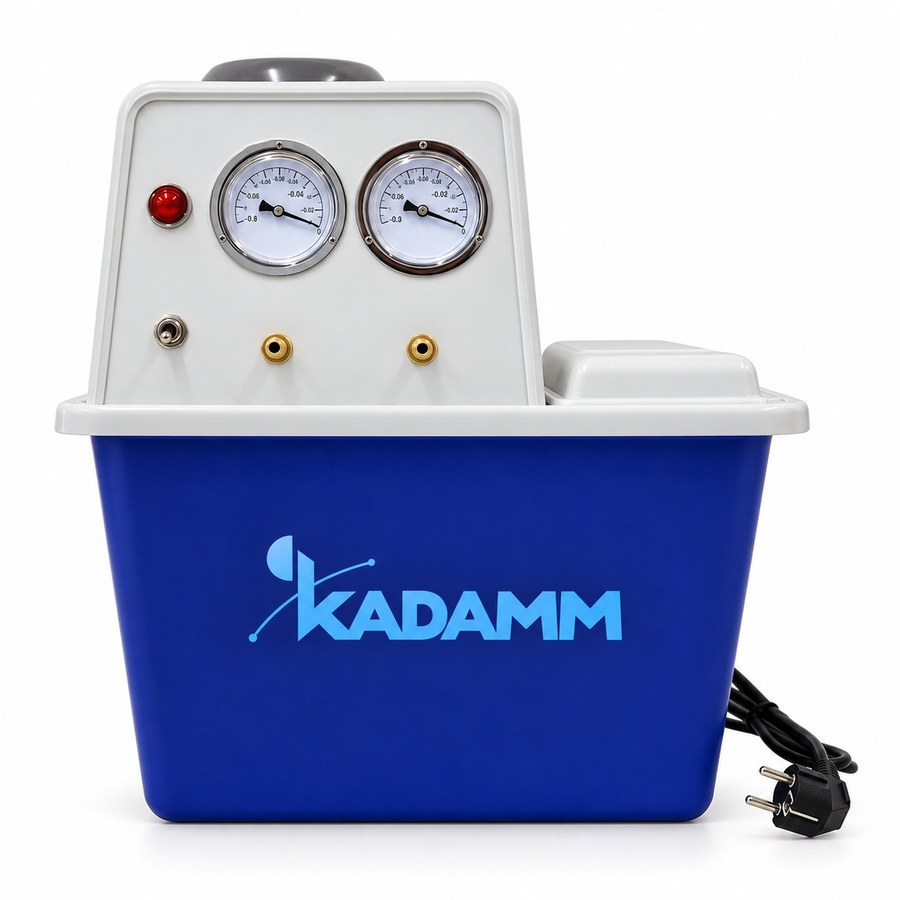

Ряд 2 в двух типоразмерах: напольный на 57 л и настольный на 15 л

У KADAMM НС-В15.2 мощность 180 Вт, полипропиленовый бак 15 л и два отвода, каждый со своим вакуумметром; контур циркулирует 80 л/мин при напоре 10 м, размеры 385×280×420 мм, масса 11 кг. Отводы можно использовать по отдельности или вместе, выхлоп идёт через жидкостный глушитель. KADAMM НС-В57 — напольная машина 370 Вт (на заказ 550 Вт) на колёсах: бак 57 л из ПВХ, пять отводов по 10 л/мин, циркуляция 100 л/мин при напоре 12 м, размеры 450×350×820 мм, масса 36 кг. Корпус НС-В57 делают из стали с электростатическим напылением либо, во втором исполнении, из нержавеющей стали; крыльчатка и корпус насоса — нержавеющие, эжектор — медный, штуцеры, обратный клапан и тройники — полипропиленовые. Оба насоса питаются от 220 В, 50 Гц. Настольный предназначен для одного испарителя и соседней фильтрации, напольный — для реактора с крупной газовой фазой или нескольких приборов в одном помещении.

Замкнутый водяной контур и клапан на всасывании

Подключать насос ряда 2 к водопроводу не нужно: рабочее кольцо формирует вода, налитая в бак, она же собирает конденсат паров и гоняется по циркуляционному контуру. В итоге от помещения требуется лишь розетка 220 В, без подвода и слива воды. Главный недостаток водокольцевых машин устраняет клапан, стоящий на всасывании. Когда насос останавливают или его обороты проседают, разрежение в системе тянет воду из кольца в вакуумную линию, и она способна добраться до фильтрационной склянки или колбы испарителя. Клапан эту линию перекрывает, а атмосферу в систему пускают штатным краном прибора, минуя насос. Выхлоп проходит через слой воды в баке — так работает жидкостный глушитель: шум выброса ниже, аэрозоль остаётся в баке. Если откачиваются агрессивные газы, воду обновляют чаще, поскольку кислые пары её подкисляют и проточная часть изнашивается быстрее.

Из чего сделаны бак и проточная часть

Для настольной модели бак изготовлен из полипропилена, для напольной — из ПВХ. Ни тот, ни другой не ржавеет от воды, в которой растворены растворители, кислые и солевые пары; красить их не нужно, а при замене воды бак просто промывают. Фторкаучуковые уплотнения выдерживают масла, углеводороды, ароматические соединения и почти все органические растворители, скапливающиеся в воде во время отгонки. В НС-В57 крыльчатка и корпус насосной части сделаны из нержавеющей стали, а гидравлический тракт собран на полипропиленовых штуцерах, тройниках и обратном клапане; для агрессивной атмосферы и сырых помещений есть второе исполнение — в корпусе из нержавеющей стали. Благодаря такому набору материалов насос ряда 2 долго служит на насыщенной растворителями воде и не просит особого обслуживания: хватает периодической замены воды и промывки бака.

Как подобрать насос ряда 2 под растворитель и объём системы

Подход к выбору один для всех: давление кипения растворителя при температуре бани должно быть выше остаточного давления насоса, а скорость отгонки и объём системы определяют нужную производительность. При 0.098 МПа водокольцевая машина выходит примерно на 20–30 мбар; ниже не пускает давление паров воды в кольце — 23 мбар при +20 °C. Для бани +40…+60 °C этого достаточно, чтобы гнать воду, спирты, ацетон, этилацетат, гексан и дихлорметан. Под один настольный испаритель РИ-1 либо РИ-3 с фильтрацией на втором отводе подходит KADAMM НС-В15.2. KADAMM НС-В57 ставят к напольным РИ-10 на 10–50 л, к рубашечным РЕА-Р при отгонке из колбы под вакуумом, а также сразу к нескольким настольным приборам. Чтобы вернуть растворитель, перед насосом монтируют ловушку (конденсатор) ВА-Л; смеси со ступенчатой отгонкой ведут, включив в линию контроллер вакуума KADAMM ВА-К .

Мембранный или водокольцевой, ряд 2 или ряд 1

Среди водокольцевых решение очевидно. Четыре рабочих места и вакуумметры на столе даёт первый ряд — KADAMM НС-В15. Хватает двух отводов, а нужны клапан на всасывании, бак из полипропилена и жидкостный глушитель — берите НС-В15.2. В напольном классе второй ряд отличается баком 57 л против 50, колёсами, циркуляцией 100 л/мин и вариантом на 550 Вт. Сложнее выбор между типами. Вакуум 20–30 мбар дешевле всего получить водокольцевым насосом: пары и капли ему не страшны, зато воду приходится менять и сдавать в утилизацию. Мембранные машины обходятся без воды и шумят меньше: химстойкие KADAMM НС-МХ выходят на 7–13 мбар, а модели с проточной частью из PTFE KADAMM НС-МП — на 0.6–2 мбар, что нужно для ДМСО, ДМФА и досушивания. Пластинчато-роторные масляные KADAMM НС-Р применяют, когда для лиофилизации и сушки нужен глубокий вакуум; масло они теряют от паров растворителей, так что без ловушки перед насосом не обойтись. Если же требуется фильтрация и отгонка обычных растворителей, а к помещению почти нет требований, водокольцевые насосы ряда 2 с замкнутым контуром воды решают задачу полностью.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

KADAMM НС-В15.2 и НС-В57 относятся к лабораторной электротехнике. Соответствие подтверждено по регламентам ЕАЭС — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; на корпусе есть знак CE, выпуск ведётся по ISO 9001. С насосом поставляются декларация соответствия, паспорт и русскоязычное руководство по эксплуатации.

С водой и парами соприкасаются: бак (полипропилен у НС-В15.2, ПВХ у НС-В57), фторкаучуковые уплотнения, штуцеры, тройники и обратный клапан из полипропилена, а у НС-В57 ещё нержавеющие крыльчатка и корпус насосной части. Взрывозащиты у насосов нет, поэтому при отгонке легковоспламеняющихся растворителей их ставят за пределами взрывоопасной зоны, а выхлоп выводят в вытяжку. Отработанная вода несёт конденсат растворителей и сдаётся как жидкие химические отходы; если откачивались агрессивные газы, менять её нужно чаще.

• Электробезопасность — сеть 220 В, 50 Гц; 180 Вт у НС-В15.2, 370/550 Вт у НС-В57; нужна заземлённая розетка; бак и электрическая часть разделены.
• Защита вакуумной линии — при остановке клапан на всасывании держит воду вне системы; атмосферу впускают штатным краном прибора.
• Химическая стойкость — нержавеющая крыльчатка, фторкаучук, бак ПВХ/PP; при кислых парах бак промывают, а воду меняют чаще.
• Механическая безопасность — НС-В57 (36 кг) катают на колёсах только с пустым баком; до запуска колёса стопорят, шланги оставляют без натяга.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Класс защиты корпуса, шум и единица производительности на один отвод у НС-В15.2 в паспорте ряда не указаны — перед заказом уточняйте их у менеджера.

Ни масло, ни подвод воды насосам ряда 2 не нужны: чтобы запустить их, достаточно налить воду в бак, присоединить шланги и сделать пробный пуск. Для НС-В15.2 и НС-В57 советуем такую последовательность:

Обслуживание в процессе эксплуатации

• Вода в баке — при отгонке растворителей меняется каждый день, при работе с агрессивными газами ещё чаще; сливают её как химические отходы. Бак из PP/ПВХ моют водой, абразивы не применяют.
• Температура воды — чем теплее вода, тем слабее разрежение; в долгой работе подливайте холодную воду либо кладите лёд.
• Обратный клапан — ежемесячно убеждайтесь, что после остановки насоса вода не заходит в шланг отвода; загрязнённый клапан промывают.
• Фторкаучуковые уплотнения — осматривают, когда промывают бак; меняют, если по корпусу насосной части пошли подтёки.
• Вакуумметры, шланги, колёса — вакуумметр, стрелка которого не встаёт на ноль, и треснувшие шланги подлежат замене; перед пуском колёса НС-В57 стопорят.
