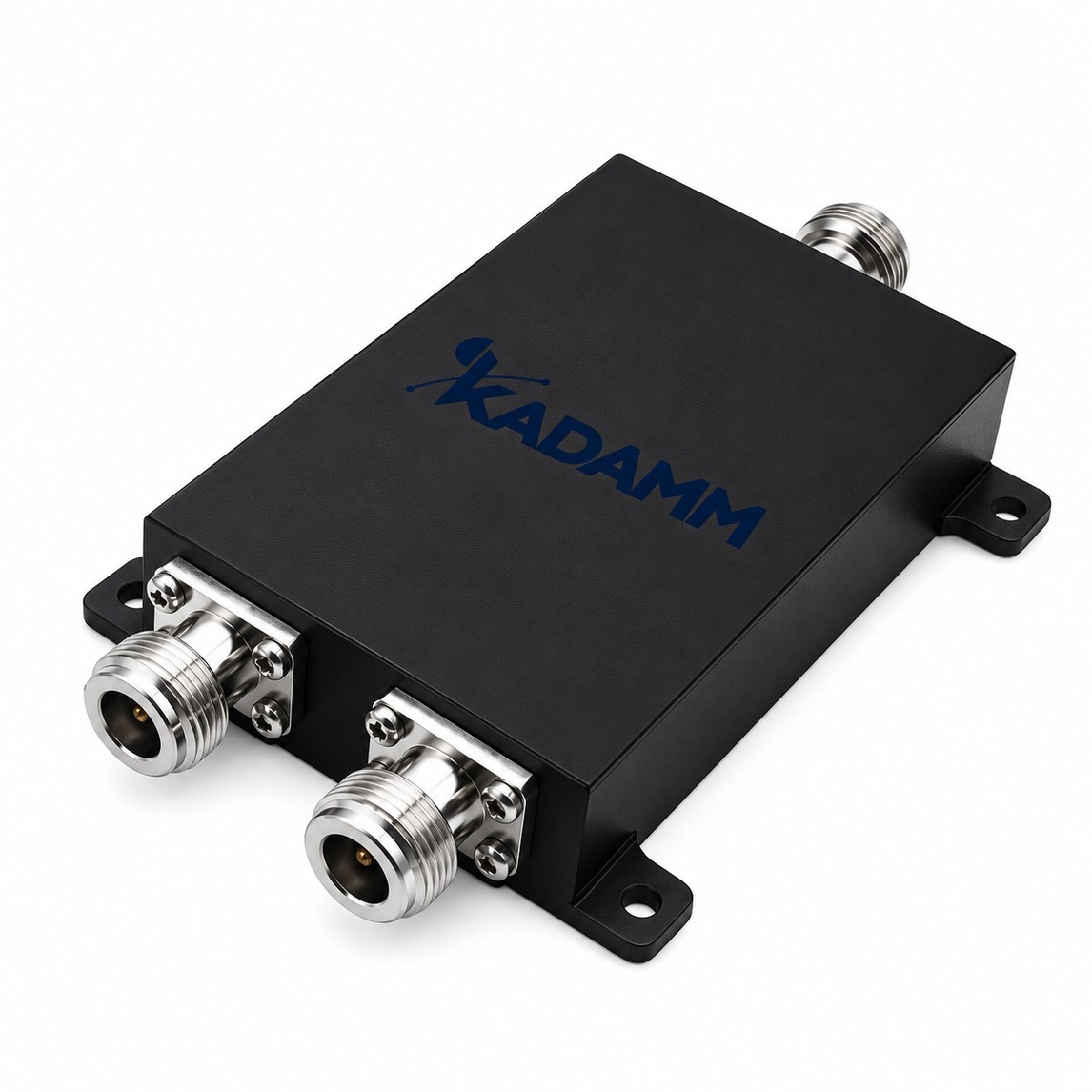

КАДАММ ДМУ-350/6000-N — делители мощности по схеме Уилкинсона на 3 или 4 выхода в полосе 350–6000 МГц: развязка выходов не менее 16–18 дБ, вносимые потери ≤3,0 дБ сверх деления, КСВН ≤1,50. Мощность 50 Вт средняя, разъёмы розетка N, IP60, для помещений. Исполнений в серии — 2, применение: распределённые антенные сети, системы усиления связи, измерительные стенды. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ ДМУ-350/6000-N — делитель мощности для систем внутреннего покрытия (DAS), рабочие частоты 350–6000 МГц.
В DAS делитель ставят в точке, где магистраль расходится на равные ветви: этажи, крылья здания, секции тоннеля. Мощность входа делится поровну, и каждая ветвь получает одинаковый уровень; на неравные ветви вместо делителя ставят ответвители.
Деление на N выходов уменьшает уровень на каждом выходе на 10·lg N: 3 — 4,8 дБ, 4 — 6 дБ. Это распределение мощности, а не потери; потери — это вносимое ослабление сверх деления (не более 3,0 дБ сверх деления), и в расчёте уровней учитывают обе величины.
Схема Уилкинсона даёт развязку между выходами: если на одной ветви отражение или обрыв, соседние ветви этого почти не замечают. Балластные резисторы внутри рассчитаны на меньшую мощность, чем вход, — это учитывают при отказах ветвей.
Измеренные параметры модели: вносимое ослабление не более 3,0 дБ сверх деления — его вычитают из уровня сигнала на каждом проходе через изделие; КСВН не более 1,50 (отражается до 4 % мощности); мощность 50 Вт средняя.
На объекте: соединители розетка N; исполнение ip60 по гост 14254-2015 (iec 60529); температура −45 … +85 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц |
| Выходов | 3 / 4 |
| Деление мощности | 4,8 / 6,0 дБ |
| Вносимые потери | ≤3,0 дБ сверх деления |
| КСВН | ≤1,50 |
| Развязка | не менее 16–18 дБ (по исполнению) |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −45 … +85 °C |
| Исполнение | IP60, для помещений |
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Габариты |
|---|---|---|---|---|---|---|---|
| КАДАММ ДМУ-3-350/6000-N | 3 | 4,8 дБ | ≤3,0 дБ | ≤1,50 | ≥18 дБ | 50 Вт | 182×121×28 мм |
| КАДАММ ДМУ-4-350/6000-N | 4 | 6,0 дБ | ≤3,0 дБ | ≤1,50 | ≥16 дБ | 50 Вт | 158×149×28 мм |
Исполнения различаются числом выходов, развязкой и габаритами.
Распределительные сети систем внутреннего покрытия: разделение магистрали на одинаковые ветви, подключение групп антенн на этаже, симметричные схемы в тоннелях и на парковках.
Число выходов выбирают по числу ветвей; неиспользуемые выходы закрывают согласованными нагрузками.
Число выходов. По числу равных ветвей; деление 10·lg N — в расчёт уровней.
Тип. Уилкинсона — с развязкой выходов; полостной — для большой мощности и низкой PIM.
Комплект КАДАММ ДМУ-350/6000-N: делитель мощности с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Складываются деление и вносимое ослабление. Деление на N выходов — 10·lg N (3 — 4,8 дБ, 4 — 6 дБ): это мощность, которая ушла в другие ветви. Вносимое ослабление сверх деления — реальные потери в самом делителе (не более 3,0 дБ сверх деления). Делители с одинаковым числом выходов взаимозаменяемы, если совпадают полосы и соединители.
В расчёте уровней системы к ним добавляют потери кабеля до антенн. Делитель с меньшим числом выходов ставят ближе к источнику, с большим — ближе к группам антенн, чтобы не терять уровень раньше времени. Если уровня на ветвях не хватает, делитель переносят ближе к антеннам или уменьшают число выходов.
Нет: открытый выход отражает мощность обратно, нарушает деление между остальными ветвями и ухудшает КСВН на входе. Свободные выходы закрывают согласованными нагрузками того же класса по интермодуляции. Это правило действует и на время монтажа, пока часть ветвей ещё не подключена.
Если ветвь подключат позже, нагрузку снимают. Для системы на вырост выгоднее сразу поставить делитель с нужным числом выходов, чем потом менять его вместе с перерасчётом уровней. Нагрузку берут по мощности, которая может прийти на выход при отключённой ветви.
Допустимая мощность — 50 Вт средняя. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.
Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
Гарантия на КАДАММ ДМУ-350/6000-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Делители мощности Уилкинсона серии КАДАММ ДМУ-350/6000-N — 3/4 выхода, 350–6000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
