Цену и сроки подтвердит менеджер.

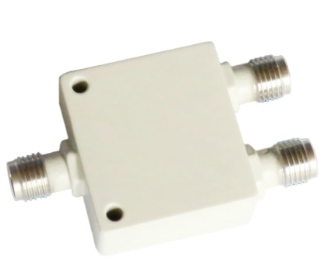

Qualwave предлагает 3-полосные делители и сумматоры мощности постоянного тока с диапазоном частот до 40 ГГц и мощностью до 300 Вт.
Особенности:
Области применения:
| ДЕТАЛЬ | ЧАСТОТА (ГГц) | МОЩН. (Вт) | IL (дБ, макс.) | ИЗОЛЯЦИЯ (дБ, мин.) | АМПЛ. БАЛАНС (дБ, макс.) | ФАЗ. БАЛАНС (°, макс.) | КСВН | СОЕД. | ВРЕМЯ* (недели) |
|---|---|---|---|---|---|---|---|---|---|
| QPD3-0-3000-2-S | DC~3 | 2 | 9.5±0.6 | 9.5 | ±0.6 | - | 1.25 | SMA | 2~3 |
| QPD3-0-6000-2-S | DC~6 | 2 | 11 | 9 | ±0.7 | ±10 | 1.4 | SMA | 2~3 |
| QPD3-0-8000-2-S | DC~8 | 2 | 13.4 | 8.9 | ±0.8 | ±8 | 1.6 | SMA | 2~3 |
| QPD3-5-1000-50-S | 0.005~1 | 50 | 1 | 12 | 0.3 | 5 | 1.5 | SMA | 2~3 |
| QPD3-10-500-1-S | 0.01~0.5 | 1 | 1.4 | 16 | 0.6 | ±6 | 1.6 | SMA | 2~3 |
| QPD3-80-300-20-S | 0.08~0.3 | 20 | 1 | 18 | 0.4 | ±5 | 1.3 | SMA | 2~3 |
| QPD3-100-200-K1-N | 0.1~0.2 | 100 | 0.5 | 18 | ±0.3 | ±3 | 1.25 | N | 2~3 |
| QPD3-100-350-30-S | 0.1~0.35 | 30 | 0.8 | 20 | ±0.4 | ±4 | 1.25 | SMA | 2~3 |
| QPD3-100-400 | 0.1~0.4 | 30 | 0.6 | 18 | 0.5 | ±5 | 1.3 | N | 2~3 |
| QPD3-100-400-50 | 0.1~0.4 | 50 | 0.6 | 18 | 0.6 | ±5 | 1.3 | N | 2~3 |
| QPD3-100-800-1-S | 0.1~0.8 | 1 | 1.5 | 20 | 0.4 | ±5 | 1.35 | SMA | 2~3 |
| QPD3-1000-2000-30-S | 1~2 | 30 | 0.8 | 20 | ±0.4 | ±4 | 1.25 | SMA | 2~3 |
| QPD3-2000-3000-20-S | 2~3 | 20 | 0.5 | 18 | 0.5 | ±5 | 1.3 | SMA | 2~3 |
Поставляем Qualwave Делители мощности и сумматоры под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
