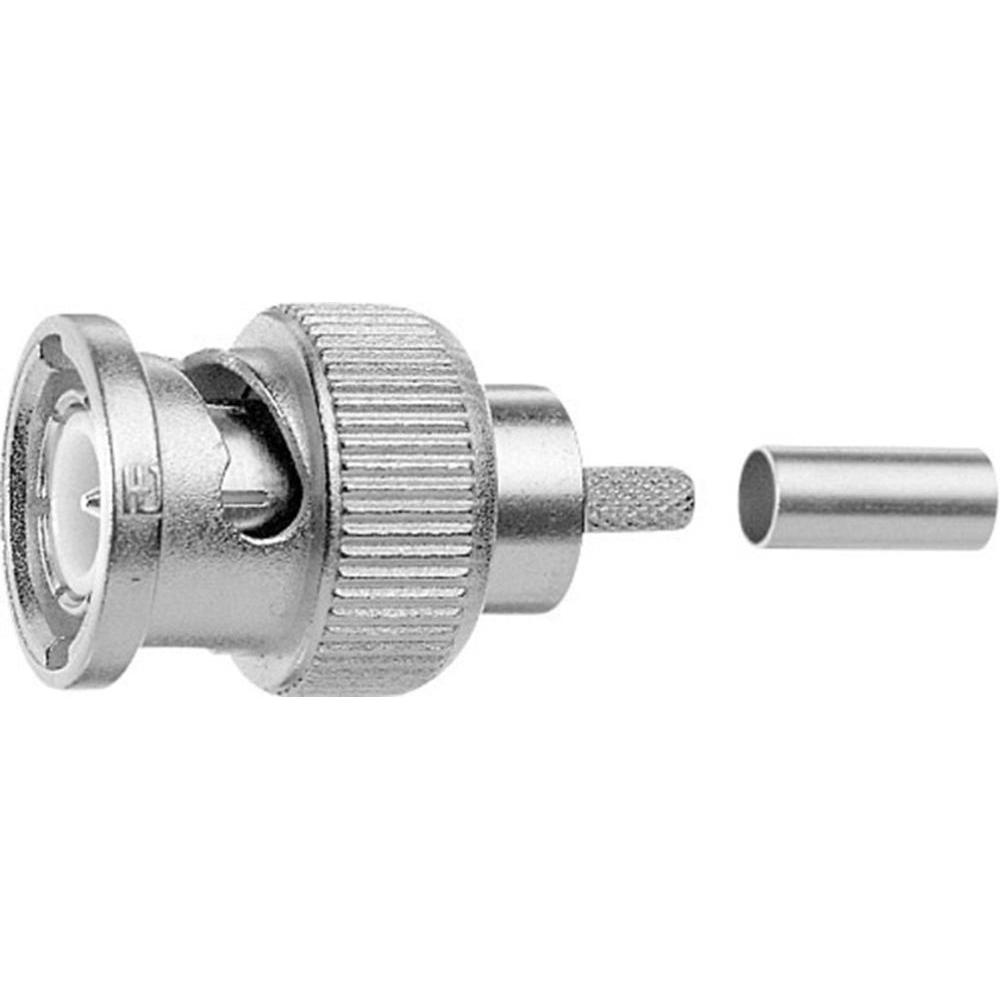

Прямой кабельный BNC-штекер 50 Ом производства Telegärtner (Германия). Байонетное соединение по IEC 61169-8, рабочий диапазон до 0–4 ГГц. Монтаж комбинированный: центральный контакт паяется, внешний обжимается через специальный инсерт. Корпус из латуни с гальваническим покрытием, изолятор PTFE. Для кабельной группы G7 (RG-316/U, RG-174/U, RG-188A/U, KX 22A). RoHS-совместим.
J01000A0008 — BNC прямой кабельный штекер 50 Ом, G7 (RG-316/U), IP67 производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–4 ГГц. Совместим с кабельной группой G7: RG-316/U, RG-174/U, RG-188A/U, KX 22A. Соответствует международному стандарту интерфейса IEC 61169-8 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — пайка, внешний — зажим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–4 ГГц |
| Механические характеристики | |
|---|---|
| Стандарт разъёма | BNC |
| Стандарт интерфейса | IEC 61169-8 |
| Способ монтажа центрального контакта | пайка |
| Способ монтажа внешнего контакта | зажим |
| Совместимые кабели (группа G7) | |
|---|---|
| Список | RG-316/U, RG-174/U, RG-188A/U, KX 22A |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −40 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01000A0008 принадлежит к серии J01000 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01000A0008 ◀ | BNC угловой кабельный штекер 50 Ом J01000A0010 | BNC прямой кабельный штекер изолированный J01000A0014 | BNC прямой кабельный штекер 50 Ом J01000A0040 |
|---|---|---|---|---|
| Тип | — | угловой штекер 90° | прямой штекер, изолированный | прямой штекер |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–4 ГГц | 0–3 ГГц | 0–3 ГГц | 0–4 ГГц |
| Конфигурация | — | штекер (m) | штекер (m) | штекер (m) |
| Кабельная группа | G7 | G7 | G7 | G2 |
| Цена, ₽ | 484 | 605 | 406 | 356 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Kadamm J01000A0008
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Промышленное оборудование Разъем Telegartner J01000A0008 BNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
