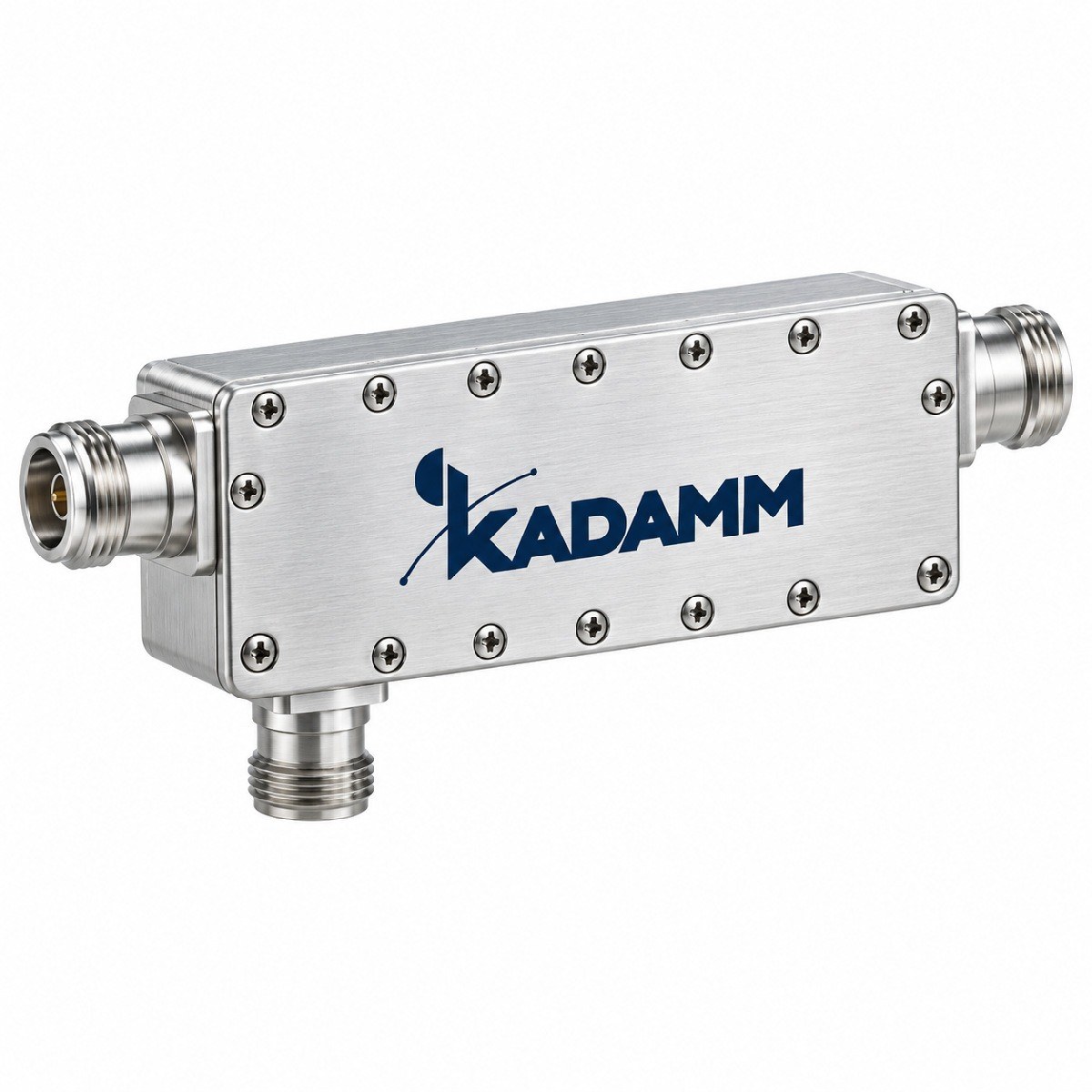

Направленный ответвитель КАДАММ НО-7-690/3800-43 работает в полосе 690–3800 МГц: ответвление 7±0,8 дБ, вносимые потери ≤1,47 дБ, развязка ≥25 дБ, КСВН ≤1,25. Разъёмы розетка 4.3-10, корпус IP65, помещение и улица, габариты 126,4×45,4×25 мм. Применяется для отбора мощности на измерительный порт, контроля тракта и подключения ветвей в распределённых антенных сетях. Оборудование KADAMM поставляется с паспортом и протоколом заводских измерений.
Направленный ответвитель КАДАММ НО-7-690/3800-43 отбирает из магистрали заданную долю мощности в полосе 690–3800 МГц: ответвление 7±0,8 дБ, вносимые потери магистрали ≤1,47 дБ — плата за отведённую мощность.
Развязка ≥25 дБ — ослабление сигнала с выхода магистрали на отвод: она защищает отвод от отражённой волны. КСВН ≤1,25, интермодуляция ≤−155 дБн при 2×43 дБм — ответвитель подходит для многооператорного тракта. Допустимая мощность 300 Вт (опционально до 500 Вт).
Корпус IP65, помещение и улица. Соединители розетка 4.3-10, волновое сопротивление 50 Ом, габариты 126,4×45,4×25 мм.
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–3800 МГц |
| Переходное ослабление | 7±0,8 дБ |
| Вносимые потери | ≤1,47 дБ |
| Развязка | ≥25 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 300 Вт (опционально до 500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 126,4×45,4×25 мм |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
Характеристики КАДАММ НО-7-690/3800-43 — по паспорту изделия, сроки поставки уточняйте у менеджера.
КАДАММ НО-7-690/3800-43 работает в полосах 690–3800 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Направленный ответвитель КАДАММ НО-7-690/3800-43 отводит часть мощности магистрали — переходное ослабление 7±0,8 дБ.
Комплект КАДАММ НО-7-690/3800-43: направленный ответвитель с разъёмами розетка 4.3-10 в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ НО-7-690/3800-43 — 690–3800 МГц; они перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.
У КАДАММ НО-7-690/3800-43 вносимые потери ≤1,47 дБ, переходное ослабление 7±0,8 дБ, развязка ≥25 дБ.
У КАДАММ НО-7-690/3800-43 мощность 300 Вт (опционально до 500 Вт), PIM3 ≤−155 дБн при 2×43 дБм, КСВН ≤1,25.
У КАДАММ НО-7-690/3800-43 разъёмы розетка 4.3-10, исполнение IP65, помещение и улица, габариты 126,4×45,4×25 мм, рабочая температура −30 … +65 °C.
У КАДАММ НО-7-690/3800-43: вносимые потери ≤1,47 дБ, переходное ослабление 7±0,8 дБ, развязка ≥25 дБ. У КАДАММ НО-5-690/3800-43: вносимые потери ≤2,15 дБ, переходное ослабление 5±0,8 дБ, развязка ≥23 дБ.
У КАДАММ НО-7-690/3800-43 полоса уже — 690–3800 МГц против 340–3800 МГц у КАДАММ НО-7-340/3800К-43; интермодуляция ≤−155 дБн против ≤−160 дБн; КСВН ≤1,25, как у НО-7-340/3800К-43. Средняя мощность — 300 Вт, по заказу исполнение до 500 Вт (у НО-7-340/3800К-43 — 300 Вт средней). Если нужна полоса 340–3800 МГц целиком, берите КАДАММ НО-7-340/3800К-43.
Гарантия на КАДАММ НО-7-690/3800-43 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Направленный ответвитель КАДАММ НО-7-690/3800-43 — 690–3800 МГц, ответвление 7 дБ, 300 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
