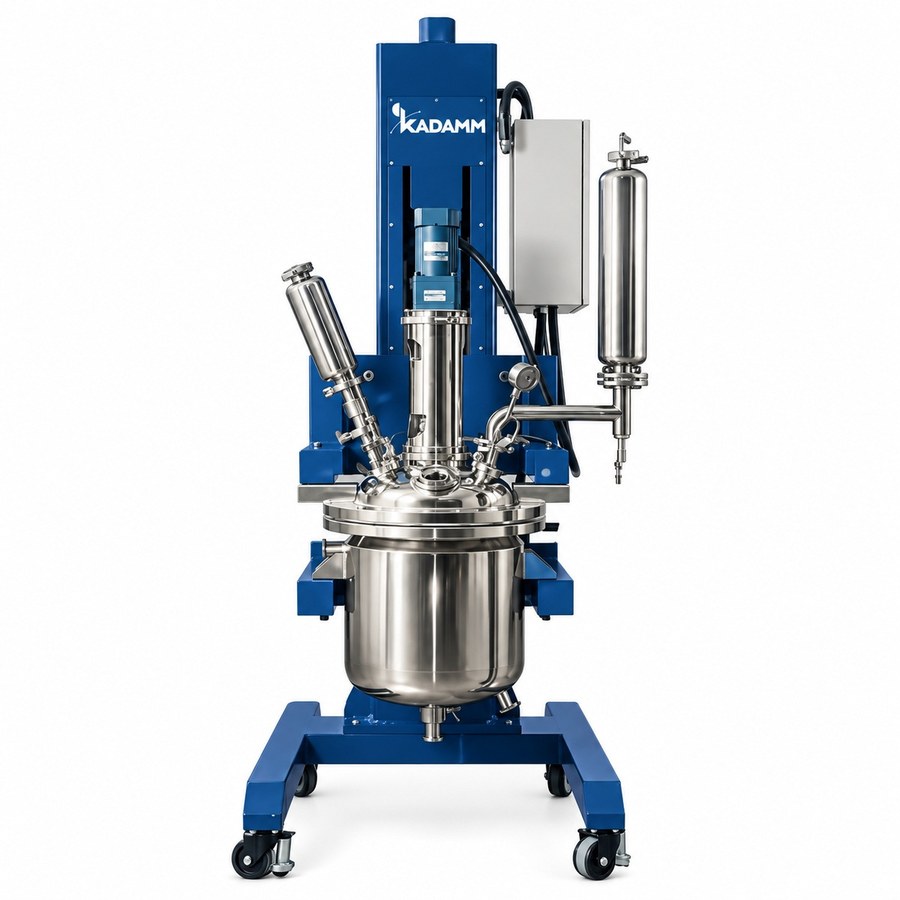

KADAMM РЕА-НП — Реакторы нержавеющие с электроподъёмом и поворотом сосуда, 10–200 л

У нержавеющего рубашечного реактора KADAMM РЕА-НП электропривод поднимает крышку вместе с приводом мешалки, а сам сосуд можно повернуть на 360°, чтобы выгрузить продукт и вымыть корпус. Так закрываются две задачи, с которыми реактор с нижним краном справляется плохо: вязкая или пастообразная масса, которая не стекает сама, и частые переходы с продукта на продукт с полной мойкой. По материалам, давлению и температуре он совпадает с рядом РЕА-Н: сосуд из SUS304/SUS316L рассчитан на −0.1…+0.3 МПа, в рубашку подаётся теплоноситель −120…+260 °C от внешнего термостата KADAMM ЦТ, мешалку вращает частотный привод 200 Вт с регулировкой 0–460 об/мин, на крышке 8 портов и увеличенный люк, снизу стоит съёмный шаровой кран. Объёмы 10, 20, 30, 50, 100 и 200 л с рубашкой 3–30 л идут под одним артикулом, нужный указывают в заказе.

Крышка на электроподъёме: сосуд открыт без разборки

Самый тяжёлый и нагруженный узел обычного реактора — крышка, на которой сидят порты, холодильник и привод; чтобы осмотреть сосуд, счистить налипший продукт или поменять мешалку, её приходится отключать от обвязки и снимать вручную. У РЕА-НП электропривод поднимает её целиком вместе с двигателем мешалки и валом, обвязка не трогается, и через несколько секунд после нажатия кнопки сосуд открыт. Для 50–200 л другого удобного способа засыпать порошок с поддона, снять кристаллы со стенки или проверить сварные швы перед санитарной приёмкой практически нет. Ход подъёма и защита механизма приведены в паспорте типоразмера.

Выгрузка и мойка поворотом на 360°

Когда крышка поднята, рубашечный сосуд вручную поворачивают вокруг горизонтальной оси. Наклонив его к приёмной ёмкости, вязкую массу выливают сразу, хотя через кран она уходила бы часами; повернув полностью, открывают дно и стенки для щётки, распылителя или CIP-головки, а промывная вода сливается через тот же съёмный шаровой кран, в котором нет застойной зоны. На санитарном производстве так можно глазами проверить чистоту всех поверхностей до следующей партии — у неподвижного нержавеющего сосуда это получается только через люк. Для конкретной задачи добавляют приёмную ёмкость, PTFE-покрытие внутри для липких продуктов и вариант «полностью 316L» для сред с хлоридами.

Корпус, рубашка и уплотнение вала

Диапазон давлений сосуда — от вакуума −0.1 МПа до избытка +0.3 МПа, этого достаточно для отгонки растворителя, азотной продувки и выдавливания остатка через кран. На валу стоит механическое уплотнение с парой трения «нержавеющая сталь / графит»: без сальниковой набивки оно не пропускает ни при вакууме, ни при избыточном давлении. Рубашку (3 л у малых сосудов, до 30 л у крупных) питает термостат — нагревающий ЦТ-Н, закрытый ЦТ-НЗ, криотермостат ЦТ-К с диапазоном до −80 °C по холоду и до +200 °C по нагреву или криостат ЦТ-О до −120 °C; вблизи комнатной температуры теплоту реакции можно отводить проточной водой через ту же рубашку. Когда охлаждение не требуется, берут опцию электронагрева рубашки встроенными ТЭНами. Взрывозащищённый вариант делается под заказ и подтверждается паспортом.

Как заказать: шесть объёмов под одним артикулом

У рядов РЕА-Н для каждого объёма свой артикул, а РЕА-НП заказывают одним, указав объём сосуда (10, 20, 30, 50, 100 или 200 л) и нужные опции. Габариты, массу, объём рубашки и ход подъёма выбранного типоразмера менеджер сверяет с паспортом, когда подтверждает заказ. Обвязку берут ту же, что у РЕА-Н аналогичного объёма: к 20 л — термостат ЦТ-Н20 или ЦТ-К20, криостат ЦТ-О20, насос НС-МХ40 и контроллер ВА-К; к 100 л — ЦТ-Н100, ЦТ-К100, ЦТ-О100 и насос НС-МП8; к 200 л — ЦТ-НЗ200, ЦТ-К200, ЦТ-О100 и НС-МП10.

Выбор объёма и случаи, когда хватит РЕА-Н

Сосуд заполняют максимум на 2/3 номинала, а при кипении с обратным холодильником и пенообразовании — примерно наполовину; отсюда партии до 6.5 л для 10 л, до 13 л для 20 л, до 20 л для 30 л, до 33 л для 50 л, до 65 л для 100 л и до 130 л для 200 л. Подъём и поворот оправданы, если продукт вязкий, липнет или кристаллизуется на стенках либо продукты часто меняются и сосуд моется полностью. Для текучего продукта, который нормально сливается через кран, обвязка проще и дешевле у нержавеющих KADAMM РЕА-Н 2–30 л и KADAMM РЕА-Н 50–300 л. Если нужен стеклянный сосуд с поворотом и подъёмом крышки штурвалом, чтобы видеть процесс, смотрите KADAMM РЕА-П 5–30 л и РЕА-П 50–200 л.

KADAMM РЕА-НП относится к электрооборудованию для лабораторий и опытных производств. Декларация подтверждает, что реактор отвечает регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в рамках системы менеджмента качества ISO 9001, изделие несёт маркировку CE. С реактором передаются декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Допустимое давление в сосуде — от −0.1 до +0.3 МПа; документация на сосуд и протоколы испытаний входят в паспорт каждой поставки. В базовом варианте реактор не взрывозащищён: его ставят в обычном помещении под вытяжкой. Исполнение с взрывозащитой делается на заказ — тогда в паспорте указаны маркировка взрывозащиты и подтверждение соответствия ТР ТС 012/2011. Подъёмник крышки имеет подвижные части, поэтому последовательность действий и блокировки даны в руководстве.

• Электропитание — сеть 220 В, 50 Гц; привод подъёма и привод мешалки 200 Вт подключают к заземлённой линии, как требует руководство; для термостата действует его собственный паспорт.
• Подъём и поворот без риска — поднимать крышку и поворачивать сосуд можно, только когда мешалка стоит, давление сброшено, а теплоноситель перекрыт; блокировки описаны в паспорте.
• Рабочее давление — допускается −0.1…+0.3 МПа; газ подают через редуктор с манометром, предохранительную арматуру ставят согласно паспорту сосуда.
• Защита от горячего — рубашка нагревается до +260 °C, поэтому до поворота сосуда теплоноситель охлаждают или сливают; горячие поверхности закрыты от касания.
• Документы в поставке — декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; сертификаты и документы на сосуд — согласно паспорту и по запросу.

Массу, габариты, ход подъёмника, ёмкость рубашки для выбранного типоразмера и класс защиты электрической части указывают в паспорте поставки — эти данные уточняйте у менеджера.

Реактор приходит собранным на раме вместе с подъёмно-поворотным механизмом. Снаружи к РЕА-НП остаётся подключить термостат, вакуумный насос с контроллером, а если требуется — азотную линию. Ниже — последовательность запуска, общая для всех объёмов от 10 до 200 л:

Обслуживание в процессе эксплуатации

• Подъёмник — по регламенту из руководства проверяют плавность хода, концевые положения и затяжку направляющих; узлы смазывают согласно паспорту.
• Механизм поворота — перед каждым запуском убедиться, что сосуд зафиксирован в рабочей позиции; фиксаторы и ось осматривать во время мойки.
• Торцевое уплотнение — пару графит / нержавеющая сталь меняют, если при проверке герметичности давление дрейфует; смазывать её нельзя.
• Сосуд, кран — после каждой партии сосуд поворачивают и моют; при переходе на другой продукт кран демонтируют и очищают; PTFE-покрытие проверяют на сколы.
• Линии и шланги — гибкие шланги рубашки, холодильника и вакуума проверяют на износ и перегибы там, где они двигаются при подъёме крышки.
