Кабельный разъём BNC · 50 Ом штекер | обжим. Разъёмы BNC 50 Ом традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения разъёмов BNC позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC 50 Ом рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC 50 Ом в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
| Характеристика | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы | пружинящие контакты, внешняя проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Материалы (конкретные) | CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE | PE; силиконовая резина |
| Покрытие | центральный контакт, внешний проводник, стальные металлические детали |
| Покрытие (конкретные) | золото поверх никеля; никель; Cu2Ni5 |
| Характеристика | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE, с изолятором PE |
| Стандарт | IEC 60068 - 1 |
| Температура эксплуатации | 40/155/21 °C |
| Температура хранения | 40/75/21 °C |
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 20 мОм, внешний проводник ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции ≥ 20 дБ / 3 ГГц, в разъёмах угловой конструкции ≥ 17.7 дБ / 3 ГГц |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | < 4 ГГц |
| Характеристика | Значение |
|---|---|
| Группа/стандарт | 1.5D-2V |
| Структура | обжим - N01003A0005 |
| Вес | 10 г. |

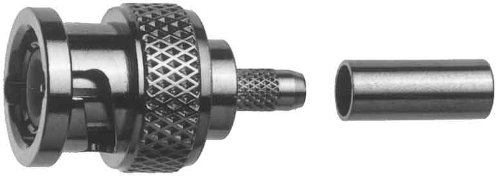

Промышленное оборудование Разъем Telegartner J01000A0016 BNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
