Панельный компактный разъём BNC · 50 Ом гнездо | пайка. Разъёмы BNC 50 Ом традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения позволяет использовать их, как надежный соединитель в тракте сигналов с частотой до 4 ГГц. Разъемы BNC данной серии рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
| Механические характеристики | |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы: | |
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuZn39Pb3 |
| Стальные металлические детали | Cu2Ni5 |
| Изолятор | PTFE | PE |
| Уплотнительное кольцо | Силиконовая резина |
| Климатические характеристики | |
|---|---|
| Эксплуатация в соответствии: | IEC 60068 - 1 |
| С изолятором PTFE | 40/155/21 |
| С изолятором PE | 40/75/21 |
| Электрические характеристики | |
|---|---|
| Сопротивление проводников: | |
| Внутренний проводник | ≤ 20 мОм |
| Внешний проводник | ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | |
| В разъёмах прямой конструкции | ≥ 20 дБ / 3 ГГц |
| В разъёмах угловой конструкции | ≥ 17.7 дБ / 3 ГГц |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | < 4 ГГц |
| Технические характеристики | |
|---|---|
| Группа/стандарт | MIL UG-625B/U |
| Вес | 7 г |

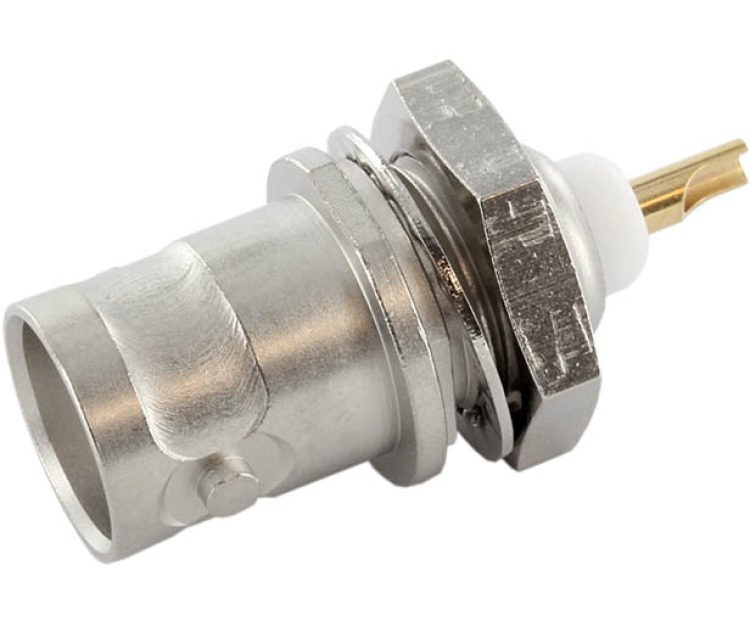

Промышленное оборудование Разъем Telegartner J01001A1219 BNC-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
