Прямой кабельный BNC-штекер 75 Ом для систем HDTV и SDI-видео производства Telegärtner (Германия). Байонетное соединение по IEC 61169-8, оптимизирован для передачи цифрового видеосигнала. Монтаж: центральный контакт паяется, внешний обжимается. Для кабельной группы G2 (RG-59B/U). RoHS-совместим.

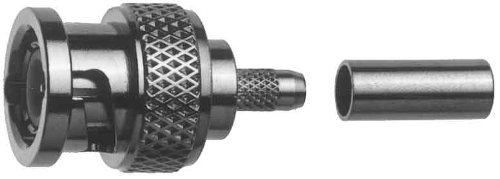

J01000B0022 — BNC прямой кабельный штекер 75 Ом HDTV, G2 (RG-59B/U) производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 75 Ω, гарантированный рабочий диапазон до 0–4 ГГц. Совместим с кабельной группой G2: RG-59B/U. Соответствует международному стандарту интерфейса IEC 61169-8 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — пайка, внешний — обжим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 75 Ω |
| Рабочая полоса частот | 0–4 ГГц |
| Испытательное напряжение | 1,5 кВэфф / 50 Гц |
| Сопротивление изоляции | ≥ 5 ГΩ |
| Переходное сопротивление, центр | < 20 мΩ |
| Переходное сопротивление, внешн. | < 5 мΩ |
| Механические характеристики | |
|---|---|
| Стандарт разъёма | BNC |
| Стандарт интерфейса | IEC 61169-8 |
| Способ монтажа центрального контакта | пайка |
| Способ монтажа внешнего контакта | обжим |
| Ресурс по циклам сочленения | >500 |
| Совместимые кабели (группа G2) | |
|---|---|
| Список | RG-59B/U |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −40 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01000B0022 принадлежит к серии J01000 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01000B0022 ◀ | BNC угловой кабельный штекер 50 Ом J01000A0010 | BNC прямой кабельный штекер изолированный J01000A0014 | BNC прямой кабельный штекер 50 Ом J01000A0040 |
|---|---|---|---|---|
| Тип | — | угловой штекер 90° | прямой штекер, изолированный | прямой штекер |
| Импеданс | 75 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–4 ГГц | 0–3 ГГц | 0–3 ГГц | 0–4 ГГц |
| Конфигурация | — | штекер (m) | штекер (m) | штекер (m) |
| Кабельная группа | G2 | G7 | G7 | G2 |
| Цена, ₽ | 285 | 605 | 406 | 356 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Kadamm J01000B0022
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Промышленное оборудование Разъем Telegartner J01000B0022 BNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
