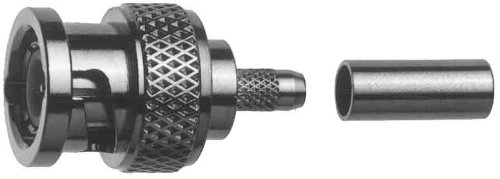

Кабельный разъем BNC • 50 Ом штекер | обжим | дополнительная фиксация центрального проводника.
Разъемы BNC 50 Ом традиционно используются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения разъемов BNC позволяет применять их в тракте сигналов с частотой до 4 ГГц. Эти разъемы рассчитаны для установки на коаксиальные кабели с различными типами экранов и сечениями центрального проводника. В зависимости от конструкции разъемов возможны разные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC 50 Ом в подключенном состоянии обеспечивает класс защиты IP54, что является стандартом для данного типа соединений.
| Механические характеристики | |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы | пружинящие контакты, внешний проводник: стальные металлические детали, изолятор: PTFE | PE, уплотнительное кольцо: силиконовая резина |
| Покрытие | |
|---|---|
| Центральный контакт | золото поверх никеля |
| Внешний проводник | никель |
| Стальные металлические детали | никель |
| Климатические характеристики | |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE, с изолятором PE |
| Стандарты | IEC 60068 - 1 40/155/21, 40/75/21 |
| Электрические характеристики | |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 20 мОм, внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции: ≥ 20 дБ / 3 ГГц, в разъёмах угловой конструкции: ≥ 17.7 дБ / 3 ГГц |
| Рабочее напряжение | ≤ 500 В эффект./50 Гц |
| Рабочая частота | < 4 ГГц |
| Технические характеристики | |
|---|---|
| Группа/стандарт | G7 (RG-316/U) | G29 (0.45/1.4) |
| Структура | обжим - N01003A0009 |
| Вес | 11 г |
Промышленное оборудование Разъем Telegartner J01000A1294 BNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
