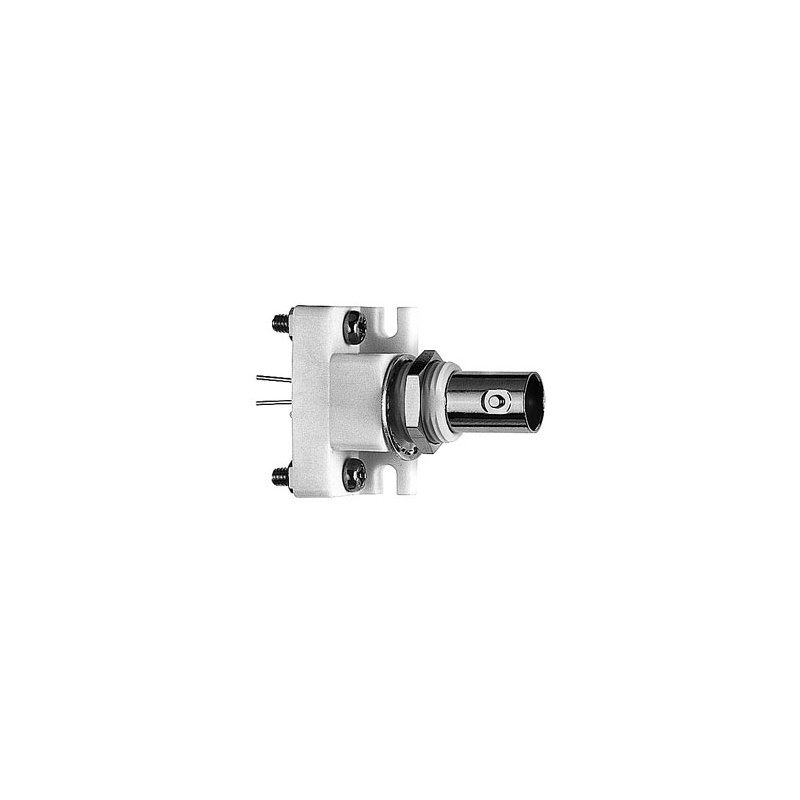

Панельный изолированный разъём BNC · 50 Ом гнездо для печатных плат | горизонтальная установка | пайка | крепление - 2 опоры /пайка.
Разъёмы BNC 50 Ом традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения позволяет использовать их как надежный соединитель в тракте сигналов с частотой до 4 ГГц. Разъемы BNC данной серии рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы: | пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Материалы (подробно) | CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE | PE; силиконовая резина |
| Покрытие: | центральный контакт, внешний проводник, стальные металлические детали |
| Покрытие (подробно) | золото поверх никеля; никель; никель |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии: | с изолятором PTFE; с изолятором PE |
| Стандарт | IEC 60068 - 1 |
| Температурный диапазон | 40/155/21 |
| Температура эксплуатации | 40/75/21 |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник, внешний проводник |
| Сопротивление проводников (значения) | ≤ 20 мОм; ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | в разъёмах прямой конструкции, в разъёмах угловой конструкции |
| Потери на отражение (значения) | ≥ 20 дБ /3 ГГц; ≥ 17.7 дБ /3 ГГц |
| Рабочее напряжение | ≤ 500 В эффект./50 Гц |
| Рабочая частота | < 4 ГГц |
| Параметр | Значение |
|---|---|
| Группа/Стандарт | |
| Структура | a = 13, b = 34.5 |
| Вес | 11 г |
Промышленное оборудование Разъем Telegartner J01001A0040 BNC-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
