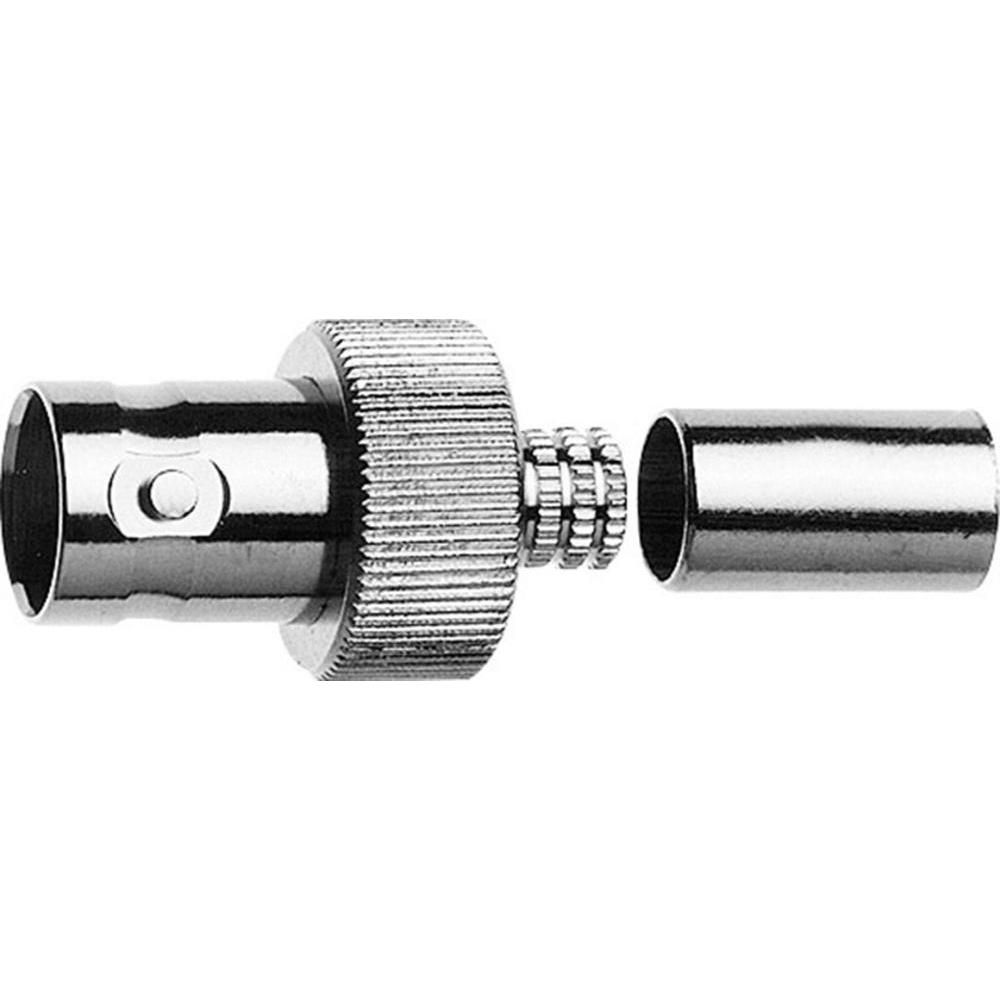

Кабельный разъём BNC, 50 Ом, с гнездом и обжимом. Разъёмы BNC 50 Ом традиционно используются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Эти разъемы предназначены для установки на коаксиальные кабели с различными типами экранов и сечениями центрального проводника. В зависимости от конструкции разъёмов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный разъем BNC 50 Ом в подключенном состоянии обеспечивает класс защиты IP54, что является стандартом для данного типа соединений.
| Механические характеристики | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы | Значение |
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuPb1.15Ni1(C97) |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE | PE |
| Уплотнительное кольцо | Силиконовая резина |
| Климатические характеристики | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE | с изолятором PE |
| Стандарт | IEC 60068 - 1 |
| Температурный диапазон | 40/155/21 | 40/75/21 |
| Электрические характеристики | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 20 мОм | внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции: ≥ 20 дБ / 3 ГГц | в разъёмах угловой конструкции: ≥ 17.7 дБ / 3 ГГц |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 4 ГГц |
| Технические характеристики | Значение |
|---|---|
| Группа/стандарт | G1 (RG-58С/U) |
| Структура | обжим- N01003A0005 | MIL UG-1794/U |
| Вес | 7 г. |
Промышленное оборудование Разъем Telegartner J01001A1265 BNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
