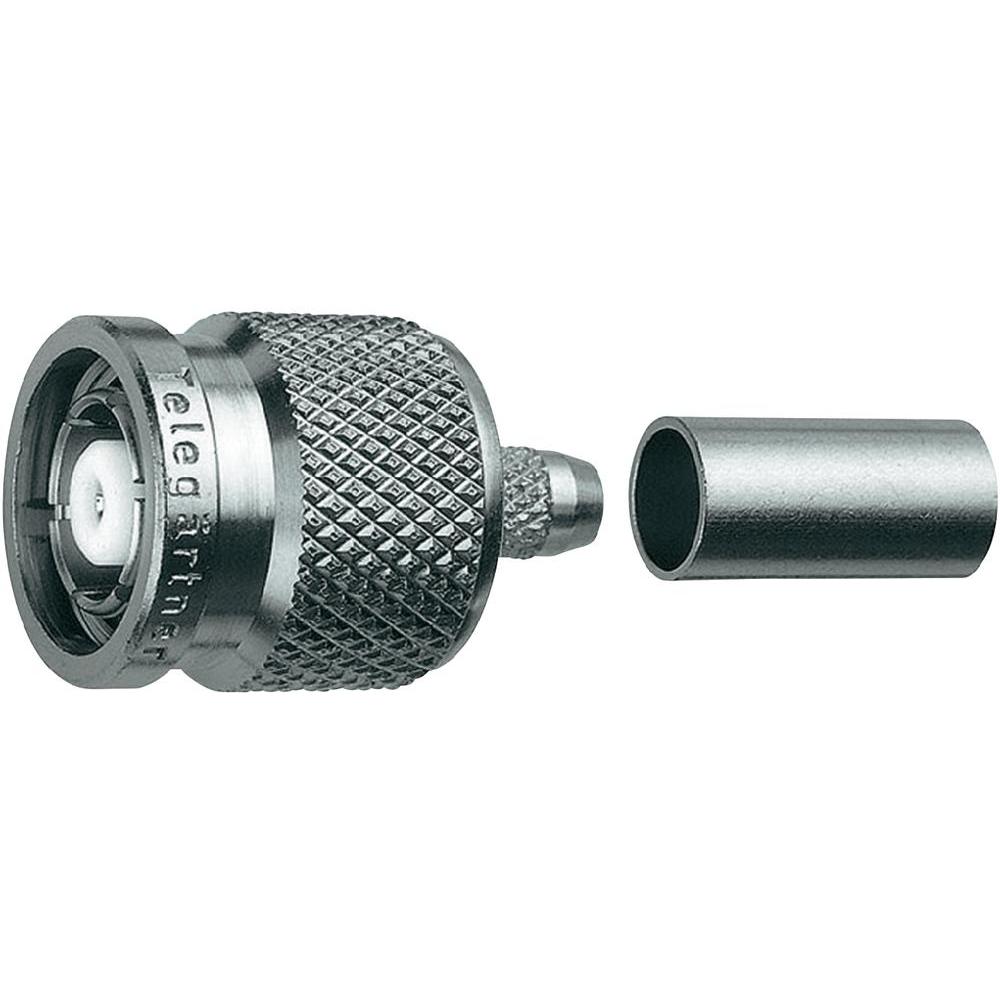

Разъем Telegartner J01010R0008 R-TNC-типа
Описание:
Кабельный разъем R-TNC на 50 Ом с корпусом-штекером и центральным контактом-гнездом, выполненный по технологии обжима. Термин "разъемы обратной полярности" обозначает, что стандартный кабельный штекер включает пин-гнездо, а пин-штекер заменен на гнездо. Эти разъемы часто встречаются в оборудовании и сетях WLAN и применяются с тремя различными сериями разъемов:
Соединение торцевого уплотнения для разъемов R-SMA и R-TNC между штекером и гнездом соответствует стандарту IP68, в то время как серия R-BNC соответствует IP54.
Механические характеристики:
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
пружинящие контакты: CuBe2;
внешний проводник: CuZn39Pb3;
стальные металлические детали: Cu2Ni5;
изолятор: PTFE;
уплотнительное кольцо: силиконовая резина.
Покрытие:
центральный контакт: золото поверх никеля;
внешний проводник: никель;
стальные металлические детали: никель.
Климатические характеристики:
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 40/155/21.
Электрические характеристики:
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 10 мОм, внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 6 ГГц |
Технические характеристики:
| Параметр | Значение |
|---|---|
| Группа/стандарт | G5 (RG-223/U) |
| Структура | a= 28.5, b= 13.5 | обжим- N01003A0005 |
| Вес | 12 г |
Промышленное оборудование Разъем Telegartner J01010R0008 R-TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
