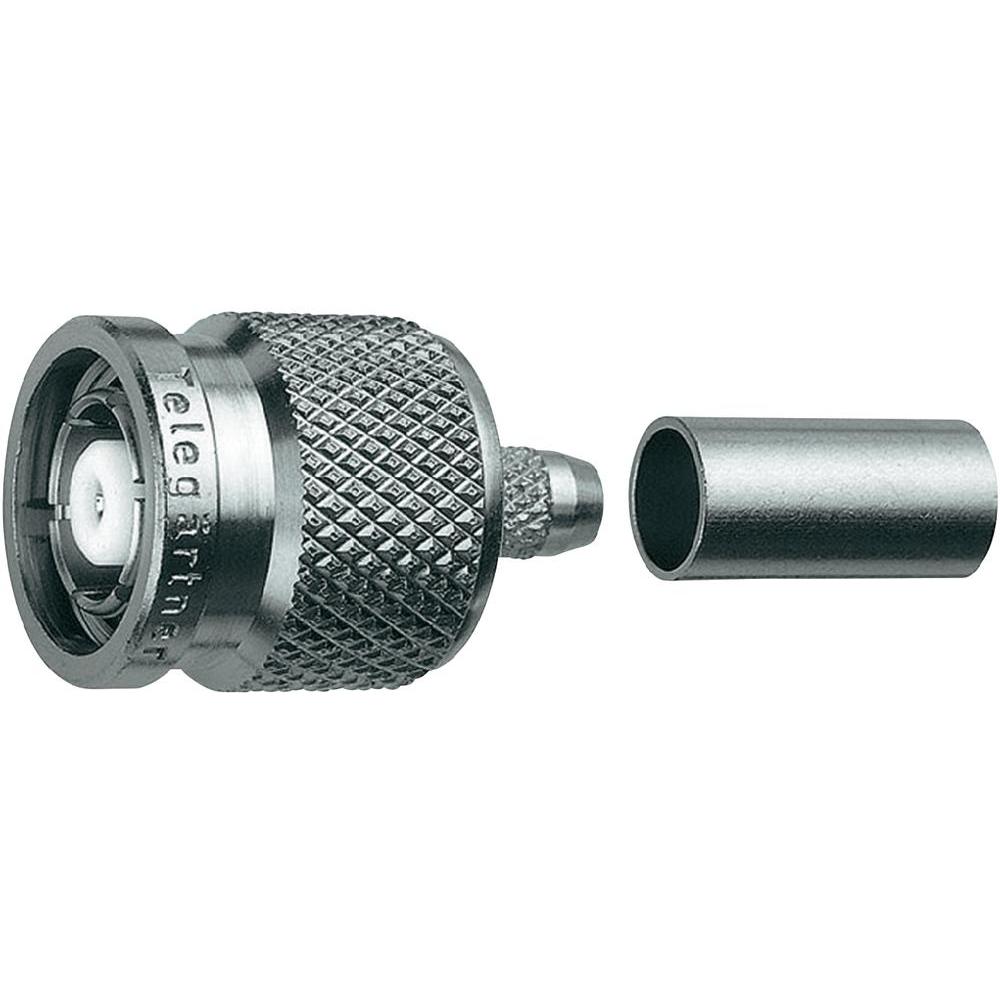

Разъем Telegartner J01010R0005 R-TNC-типа
Кабельный разъём R-TNC · 50 Ом | корпус- штекер /ц.контакт- гнездо | обжим.
Термин «разъемы обратной полярности» используется, когда стандартный кабельный штекер имеет пин-гнездо вместо пина-штекера, и наоборот. Разъёмы обратной полярности распространены в оборудовании и сетях WLAN и используются с тремя различными сериями разъемов:
- R-SMA — с резьбовым соединением. Виброустойчивые и могут быть использованы на частоте свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом
- R-TNC — с резьбовым соединением. Виброустойчивые и могут быть использованы на частоте свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом
- R-BNC — с байонетным соединением. Для монтажа разъёмов этой серии используется технология опрессовки
Соединение торцевого уплотнения для разъёмов R-SMA и R-TNC между штекером и гнездом соответствует стандарту IP68, серии R-BNC соответствует IP54.
Механические характеристики
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
- пружинящие контакты: CuBe2
- внешний проводник: CuPb1.15Ni1(C97)
- стальные металлические детали: CuZn39Pb3
- изолятор: PTFE
- уплотнительное кольцо: силиконовая резина
Покрытие:
- центральный контакт: золото поверх никеля
- внешний проводник: никель
- стальные металлические детали: никель
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 40/155/21
Электрические характеристики
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 10 мОм, внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эфф. /50 Гц |
| Рабочая частота | < 6 ГГц |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Группа/стандарт | G30 (1.5/3.8) |
| Структура | a= 31, b= 13 | обжим-N01003A0056 |
| Вес | 14 г |
